四键快捷操作自定义小键盘结构设计

　　这款四键快捷输入装置的设计，最初是面向高频重复快捷键操作的办公、开发场景做的定向优化，日常工作里不管是代码编写、文档编辑还是平面设计，复制粘贴、功能唤起这类组合键操作每天要重复上百次，传统全尺寸键盘需要手指跨区移动甚至双手配合，长时间操作很容易带来腕部疲劳，这款小键盘把最高频的四个功能键独立出来，放在桌面随手可及的位置，单指就能完成触发，能大幅降低重复操作的动作幅度。

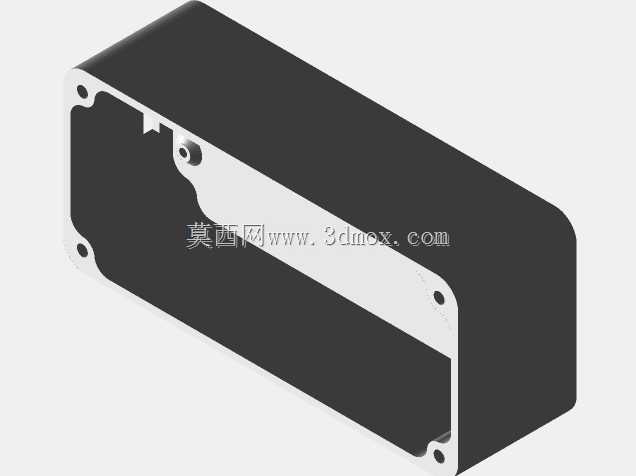

　　从结构设计思路来看，整体采用分体式的盒体结构，下半部分是主控容纳仓，上半部分是按键安装面板，两者通过卡扣或者螺丝完成装配，不需要额外的复杂连接结构，非常适合3D打印快速制作。主控选用ATtiny85芯片，这款微控制器体积小巧，外围电路简单，只需要少量阻容元件就能完成按键扫描、USB信号输出的全部功能，刚好能容纳在紧凑的盒体内部，不会占用多余空间。盒体的壁厚设计控制在2mm左右，既能够保证3D打印后的结构强度，不会因为日常按压出现形变，也不会因为壁厚过大增加打印耗材的用量，按照常规PLA材料的打印参数计算，盒体加面板的耗材用量控制在30克上下，打印成本很低。

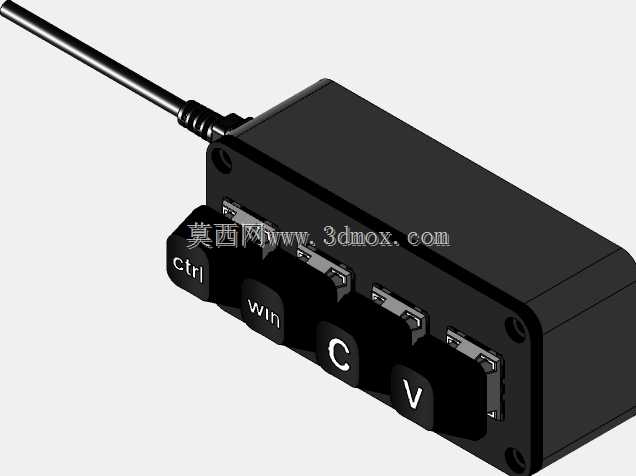

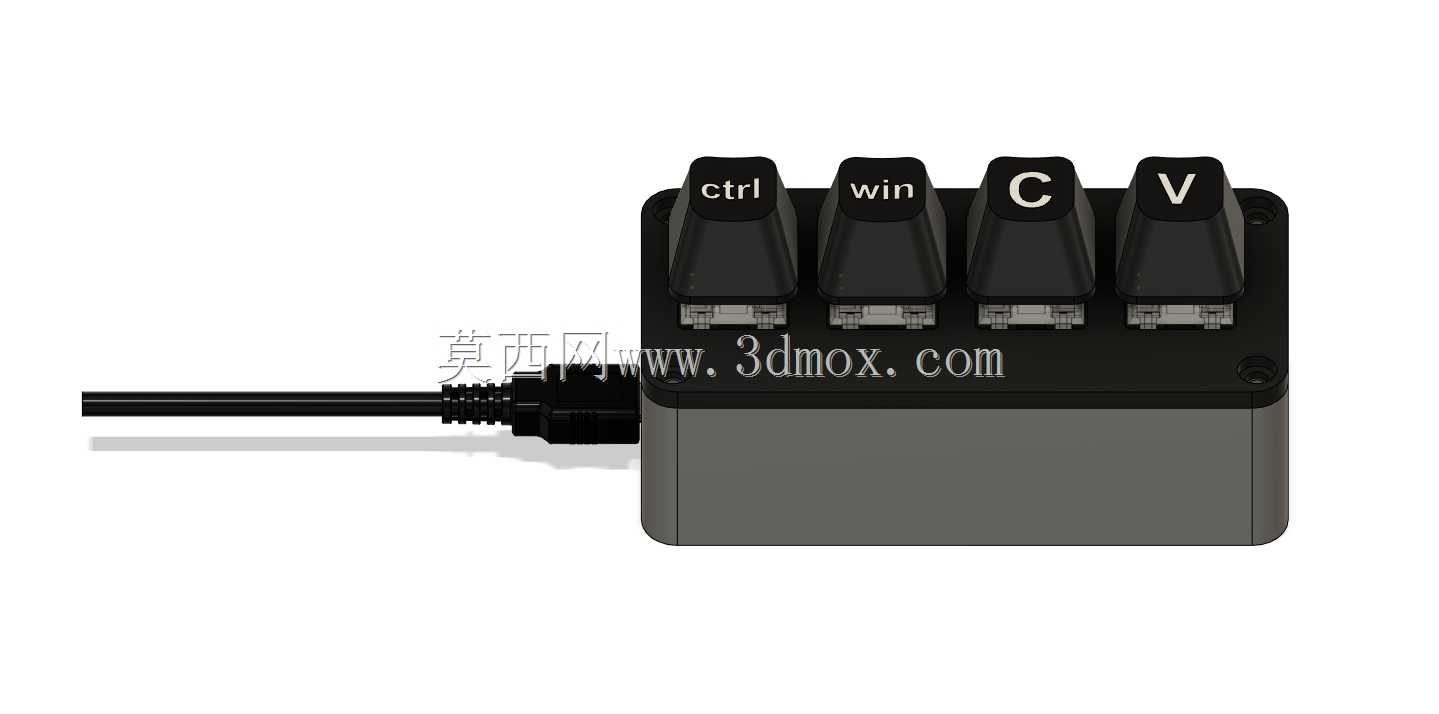

　　按键部分选用常规的机械轴体，和标准机械键盘的轴体通用，用户可以根据自己的按压手感偏好选择红轴、青轴或者茶轴，键帽也兼容标准十字轴键帽，后期如果需要更换键帽标识、调整按键手感都非常方便。四个按键的间距设置参考了人体工学的手指自然摆放宽度，相邻按键中心距保持在19mm，和标准键盘的按键间距一致，不会因为按键紧凑出现误触，手指放在按键上的时候刚好处于自然放松的状态，不需要刻意调整手型。出线位置设计在盒体的侧方，做了圆角的出线防护槽，避免USB线材反复弯折出现线芯断裂的问题，线材选用常规的USB-C或者Micro-USB接口，通用性强，替换方便。

　　安装边界方面，整个装置的外形尺寸控制在掌心大小，长度大概80mm，宽度大概50mm，高度大概35mm，放在桌面不会占用过多的工作台空间，不管是放在主键盘的侧边、显示器下方还是鼠标旁边都很合适，底部可以粘贴防滑橡胶垫，按压按键的时候不会出现滑动移位的问题。盒体的边角全部做了R3的圆角处理，没有尖锐的棱角，日常使用的时候不会刮蹭手腕或者桌面物品。

　　从实际使用场景延伸来看，除了预设的复制粘贴类快捷键，用户还可以根据自己的工作需求重新烧录固件，把按键定义成其他高频操作，比如视频剪辑的时间轴缩放、设计软件的常用工具切换、游戏里的快捷技能触发，甚至可以作为简单的宏按键使用，完成多步操作的一键触发。结构设计上预留了足够的内部空间，如果后续需要增加指示灯、拨码开关之类的扩展功能，也有足够的改造余量，不需要重新制作整个盒体。3D打印的制作方式也让个性化定制变得很简单，用户可以根据自己的桌面配色选择不同颜色的打印耗材，也可以在盒体表面增加自己需要的标识或者纹理，不需要开模就能完成小批量的个性化制作。键帽的字符标识可以通过更换键帽、激光雕刻或者贴纸的方式实现，适配不同的自定义功能需求，不会因为标识固定限制使用场景。

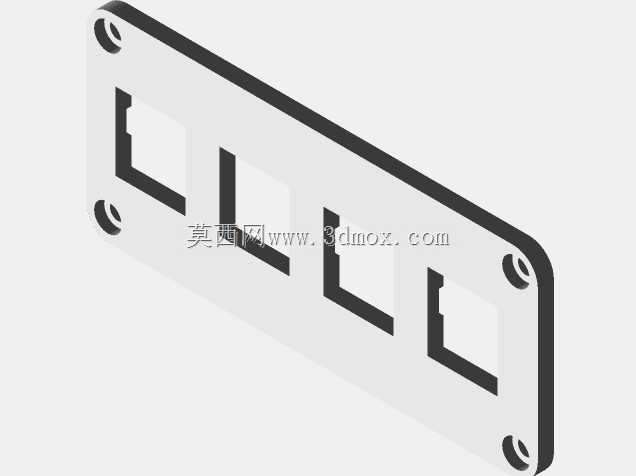

　　在结构可靠性方面，按键安装面板做了轴体定位槽，每个轴体嵌入定位槽之后不会出现晃动，按压的时候受力均匀，轴体的引脚直接焊接在主控电路板上，电路板通过盒体内部的定位柱固定，不会因为按压出现电路板移位的问题，盒体的合模面做了错位止口设计，装配之后上下盖之间不会出现明显的缝隙，也能避免灰尘进入盒体内部影响电路稳定性。整体结构没有复杂的传动或者运动部件，除了机械轴体本身的寿命损耗之外，其他结构件几乎没有失效风险，日常使用只需要注意避免液体泼溅就可以长期稳定工作。
