NEMA17规格步进电机高精度三维结构

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给系统这类对安装空间、定位精度有明确要求的场景里，NEMA17规格步进电机是应用覆盖率极高的动力执行元件，这类电机的输出扭矩、安装孔位、轴伸尺寸都有统一的行业适配标准，是小型运动控制架构里的核心动力单元。做这类电机的三维结构设计时，首先要锚定的是安装边界的适配性，常规NEMA17电机的安装面为42mm见方的方形端面，四个安装孔采用对称分布设计，孔位中心距统一为31mm，适配M3规格的安装螺丝，这个尺寸边界是所有配套支架、同步轮、设备安装板设计时必须严格对齐的基准，一旦孔位偏差超过0.1mm，就会出现安装对位困难、电机轴与负载轴不同心的问题，长期运行会加剧轴承磨损，

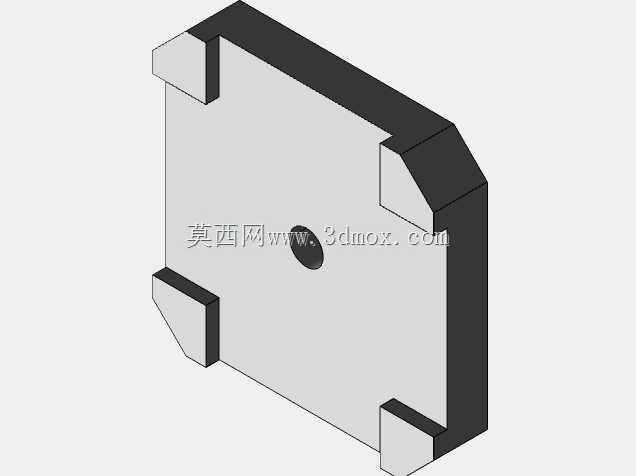

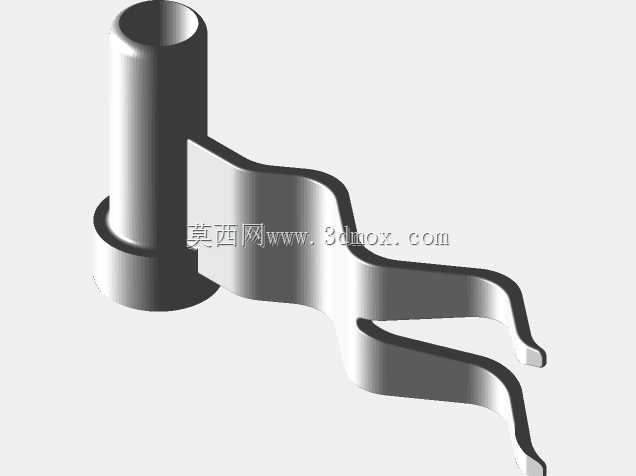

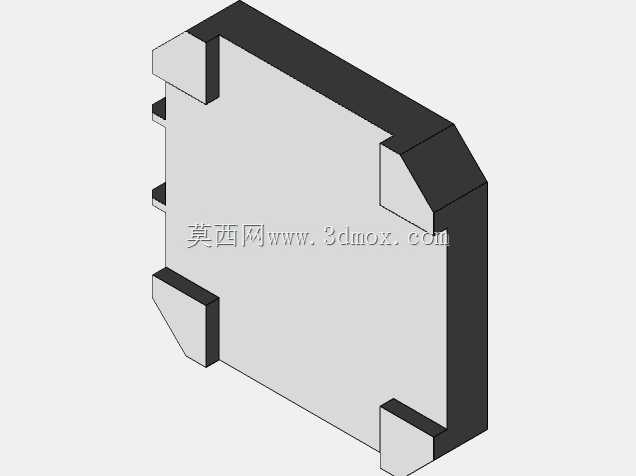

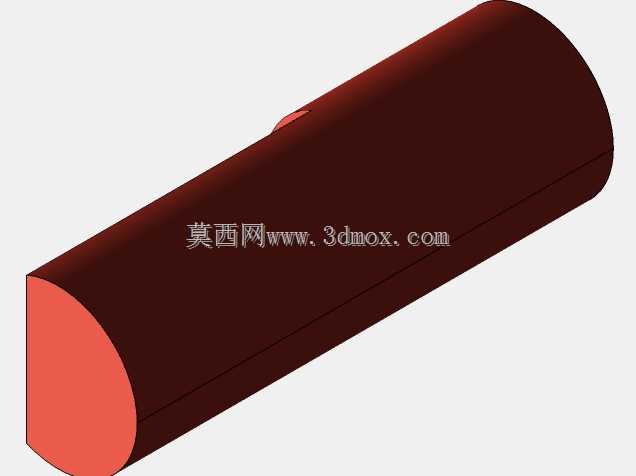

　　导致输出轴跳动量超标，直接影响传动精度。从结构设计思路来看，这类步进电机的主体分为定子壳体、端盖、输出轴、绕组腔体、后端出线结构几个核心部分，壳体采用方形压铸铝结构，一方面是兼顾散热性能，铝材质的热传导效率能快速带走绕组持续工作产生的热量，避免高温导致退磁；另一方面方形结构相比圆形壳体更便于安装定位，安装时不需要额外做防转卡位，靠端面贴合就能保证位置精度。输出轴的设计通常采用D型切边结构，切边平面的位置与轴中心的尺寸公差控制在0.05mm以内，配套的同步轮、联轴器安装时，紧定螺丝直接顶在切边平面上，既能传递额定扭矩，又能避免长期正反转切换时出现轴与连接件的打滑空转。在实际设备应用中，这类电机的选型首先要匹配负载的转动惯量，常规42系列步进电机的机身长度从20mm到60mm不等，对应输出扭矩从0.15N·m到0.9N·m区间，不同长度的电机安装端面尺寸完全一致，设备设计时可以根据负载需求灵活替换，不需要修改安装板的结构，这也是该规格电机能在小型自动化设备里广泛普及的核心原因。做三维建模时，要重点还原几个影响装配的关键特征：一是输出轴的伸出长度，常规轴伸为22mm，直径5mm，D型切边的长度要覆盖常用同步轮、联轴器的安装深度，避免出现连接件装不到位的问题；二是电机本体的出线位置，通常出线口位于后端盖的侧面或者端面，建模时要预留出线的弯折空间，避免安装后线缆被端盖或者安装支架挤压，造成绝缘层破损；三是电机前端盖的轴承位凸台尺寸，部分设备安装时会在电机与安装板之间加减震垫，凸台的高度要保证穿过安装板的定位孔后，不会与板件发生干涉，同时凸台与安装孔的同轴度公差要控制在0.02mm以内，保证电机轴与负载传动链的同轴度。从功能特性来看，这类步进电机采用开环控制就能实现0.9度或者1.8度的步距角，配合细分驱动器可以实现更小的进给分辨率，完全满足桌面级设备的定位精度要求，不需要额外加装编码器就能完成大部分点位运动、匀速进给的工况需求，整体控制成本更低，接线与调试逻辑简单，对于设备集成商来说能大幅降低电控部分的复杂度。建模过程中还要注意壳体表面的散热筋结构，虽然小功率步进电机的发热量不大，但持续高转速运行时，壳体表面的散热筋能增加与空气的接触面积，

　　提升自然对流的散热效率，设计时散热筋的高度不要超过安装端面的平面，避免安装时散热筋与安装板干涉，影响电机端面的贴合精度。另外，电机后端的出线护套结构也要做细节还原，护套通常采用橡胶材质，建模时要体现护套的倒角与出线孔的尺寸，方便后续做线缆布线的干涉检查，避免实际装配时出现线缆弯折半径过小的问题。在做设备整体装配校验时，这个三维模型可以直接导入装配体，验证电机与同步轮、导轨滑块、传动丝杆的位置关系，检查运动过程中电机本体是否会与设备的其他结构件发生碰撞，比如在做十字滑台设计时，X轴的电机安装在滑台侧面，要验证滑台运动到极限位置时，电机壳体不会与Y轴的型材或者拖链发生剐蹭；在做CNC雕刻机的Z轴设计时，要验证电机安装后，

　　输出轴连接的联轴器不会与Z轴的防尘罩发生干涉。很多新手设计师在做这类电机的配套结构时，容易忽略电机本体的对角尺寸，虽然安装面是42mm见方，但电机壳体的边角通常有R角或者切边，对角尺寸会超过42mm，如果安装位的开孔刚好按42mm方形加工，就会出现电机装不进去的问题，精准的三维模型能提前发现这类设计漏洞，减少后续打样返工的成本。还有输出轴的轴向窜动量，常规步进电机的轴向窜动控制在0.1mm以内，建模时不需要刻意做窜动间隙，但在配套联轴器选型时，要根据轴伸长度预留足够的轴向补偿量，避免丝杆或者导轨的热胀冷缩将轴向力直接传递到电机轴承上，缩短轴承的使用寿命。这类电机的端盖固定螺丝通常采用内六角螺丝，分布在端盖的四个角，建模时要还原螺丝头的沉孔深度，避免安装时螺丝头突出端盖平面，影响电机与安装板的贴合。
