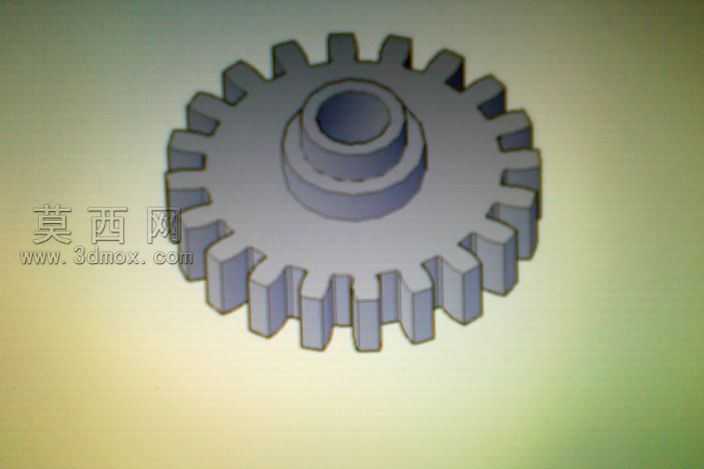

简易直齿带轮毂圆柱齿轮三维设计作品

本次设计的是一款结构简易的直齿圆柱齿轮，采用三维建模软件完成从参数设定到实体成型的全流程设计，整体建模逻辑清晰，适合入门级机械设计学习者参考。建模初期首先确定齿轮的核心传动参数，根据常规小载荷传动场景的使用需求，设定匹配的模数、齿数、压力角等基础齿形参数，先通过草图绘制完成单个齿廓的渐开线轮廓绘制，保证齿形符合机械传动的啮合标准，避免后续装配出现卡滞、传动效率低的问题。完成单个齿形的草图约束后，通过圆周阵列命令快速生成全部轮齿结构，阵列过程中严格保证轮齿的周向均匀分布，确保每一个轮齿的尺寸、角度完全一致，保障传动过程的平稳性。轮齿部分建模完成后，开始设计齿轮的轮毂结构，考虑到该齿轮需要与传动轴配合安装，在齿轮中心设计了带台阶的双层凸台轮毂，内层凸台的内孔尺寸按照常用传动轴的直径设定配合公差，外层凸台则用于齿轮的轴向定位，避免齿轮在传动过程中出现轴向窜动，轮毂与轮辐部分采用一体化建模方式，通过拉伸凸台命令将草图轮廓沿轴向拉伸至设定厚度，轮辐部分采用实心圆盘结构，简化整体结构的同时保证齿轮的结构强度，能够满足小功率传动场景下的扭矩传递需求。材质设定方面，为了还原真实齿轮的工业质感，整体赋予常用的45号钢材质，调整材质的金属粗糙度、反光度参数，让渲染后的模型呈现出哑光金属的质感，同时添加柔和的环境光源，从多个角度打光突出轮齿的立体轮廓和轮毂的台阶结构，让模型的结构细节能够清晰呈现。整个设计过程没有添加多余的复杂结构，核心围绕齿轮的基础传动功能和安装需求展开，在保证结构合理性、满足使用要求的前提下尽可能简化建模步骤，既保证了齿轮的传动性能符合机械设计规范，也让整个模型的结构简洁明了，能够直观展示直齿圆柱齿轮的基础构造，可用于机械原理教学演示、简易传动机构装配等场景，也可作为入门学习者练习齿轮建模的参考案例，帮助理解齿轮参数化建模的基本逻辑和机械零件设计的基础思路。
