坚固边缘结构斜齿轮传动零件设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮是应用极为广泛的核心传动零件，和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击问题，传动平稳性优势明显，同时承载能力也比同模数同宽度的直齿轮高出不少，因此在中高速、重载的传动工况下，斜齿轮往往是设计选型的优先选项。这款斜齿轮在设计时特意强化了轮齿边缘的结构强度，采用坚固边缘的结构设计思路，主要是针对实际工况中齿轮启停瞬间、负载突变时轮齿端部容易出现应力集中、崩边磨损的问题，通过对轮齿端部的齿廓修缘、边缘圆角过渡处理，降低啮合切入切出瞬间的接触应力峰值，避免边缘位置因为应力集中出现早期点蚀、崩齿的失效问题，有效提升齿轮在变负载工况下的使用寿命。

　　从实际应用场景来看，这类斜齿轮可以适配阀门驱动机构的传动链路，在仪表类设备的调节传动组、小型输送设备的动力传递单元、轻工机械的变速机构中都能适配使用，尤其是在需要低噪音传动、传动精度保持性好的场合，斜齿轮的传动特性能够很好满足使用需求。设计这款斜齿轮时，首先是基于传动比要求确定基础的模数、齿数、螺旋角参数，螺旋角的选取兼顾轴向力控制和重合度提升的平衡，避免螺旋角过大导致轴承承受过大轴向力，也保证足够的轴向重合度来提升传动平稳性；齿宽的确定结合额定传递扭矩的计算结果，保证齿面接触强度和齿根弯曲强度都满足工况负载要求，同时在轮齿的两端边缘位置做了强化结构处理，齿端的倒角和修缘参数经过啮合仿真验证，能够有效避免轮齿啮合时的边缘接触，减少偏载带来的局部磨损。

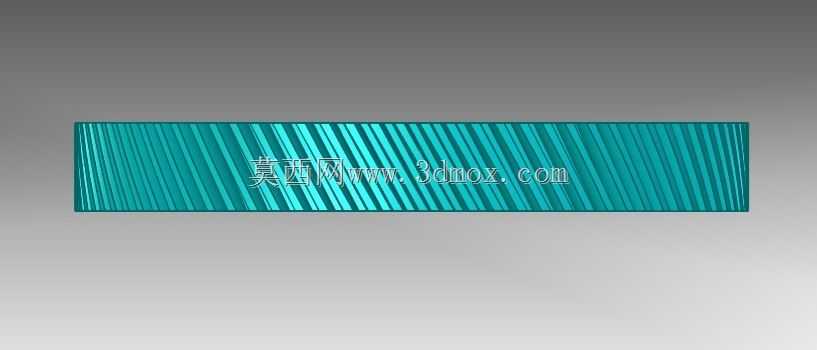

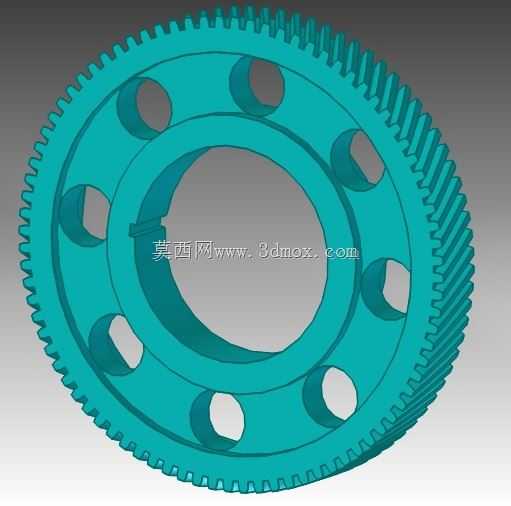

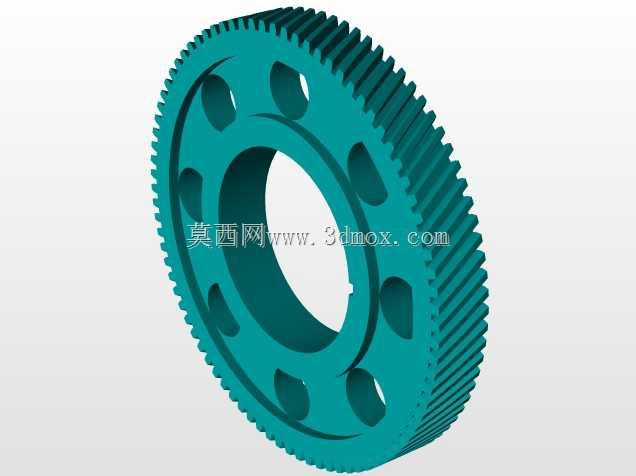

　　从安装边界来看，这款斜齿轮的内孔适配常规的平键连接轴径，轮毂长度和轴段的配合长度匹配，安装时不需要额外做特殊的结构修改，齿轮的外径、齿顶圆尺寸都预留了足够的箱体安装间隙，和配对啮合齿轮的中心距公差按照GB/T 10095的精度等级要求控制，保证装配后侧隙处于合理区间，既不会因为侧隙过小出现卡滞、运转发热的问题，也不会因为侧隙过大导致传动回程误差超标、反向传动时出现冲击。在实际设备运行过程中，齿轮的失效很多时候并不是从齿面中部开始，而是从轮齿的边缘位置最先出现磨损或者崩裂，尤其是在装配存在一定同轴度误差、轴系受载出现挠曲变形的时候，轮齿边缘会出现局部的载荷集中，这时候坚固的边缘结构就能够很好地抵御局部的高负载冲击，避免早期失效的出现。这款斜齿轮的齿向误差、齿形误差都按照通用传动齿轮的精度等级管控，能够满足大多数常规工业传动场景的精度要求，不需要额外做高精度的磨齿加工就能兼顾制造成本和使用性能，在批量配套的设备传动组中使用能够很好平衡可靠性和经济性。在做三维建模的时候，轮齿的螺旋线扫掠路径严格按照螺旋角参数生成，齿廓曲线基于渐开线方程绘制，保证齿形的准确性，边缘的修缘和圆角特征在建模时就直接做出，不需要后续加工时再额外做编程处理，能够直接对接后续的加工工艺环节，减少工艺转化的工作量。

　　对于结构设计从业者来说，这类斜齿轮的建模过程需要重点关注螺旋角和齿廓的配合关系，避免出现齿形扭曲、啮合干涉的问题，同时边缘的强化结构不能影响正常的啮合接触区，要保证修缘后的齿面接触斑点处于齿面中部位置，才能真正起到降低冲击、提升寿命的作用。在设备选型配套时，需要核对齿轮的模数、齿数、螺旋角方向、内孔直径、键槽尺寸这些安装参数，同时确认额定负载下的齿轮强度是否满足工况要求，尤其是有正反转频繁切换、启动扭矩较大的使用场景，边缘强化的结构能够更好地应对瞬时冲击负载，减少故障停机的概率。
