适配GoPro运动相机的3D打印防护外壳结构

　　户外极限运动拍摄场景中，运动相机的防护一直是从业者和爱好者关注的核心问题，常规的原厂硬质保护壳多为注塑量产件，重量偏大且在非标准安装场景下适配性不足，而这款针对GoPro系列运动相机设计的3D打印防护外壳，正是瞄准轻量化定制防护的需求开发，可直接通过FDM或光固化3D打印工艺制作，无需开模，小批量定制成本极低。

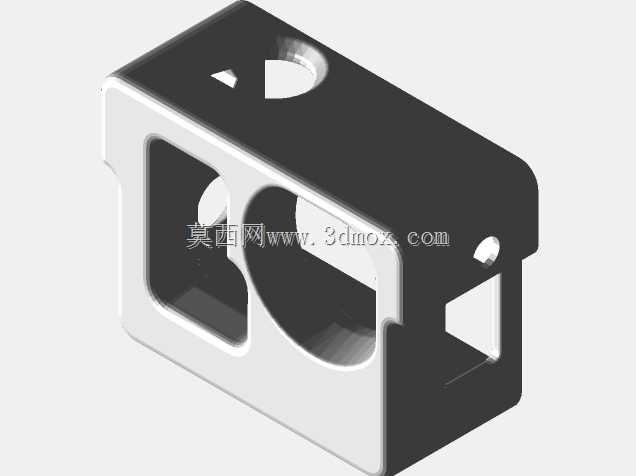

　　从实际使用场景来看，这款外壳可覆盖山地车速降、滑板运动、低空航拍、水下浅潜等多类拍摄工况，壳体本身预留了镜头、状态指示灯、侧边功能按键的对应镂空区域，安装后不会遮挡拍摄视野，也不会影响按键操作与状态信息读取，正面大尺寸圆形开孔完全匹配相机镜头视场角边缘，不会出现暗角、遮挡画面的问题，侧边的方形开孔对应相机的接口与功能按键位置，无需拆卸外壳即可完成数据线插拔、模式切换等操作。

　　设计思路上，这款壳体采用分体式卡扣锁紧结构，上下壳体通过侧边的定位槽与卡扣配合实现固定，无需额外螺丝紧固件，打印完成后去除支撑即可直接装配，拆装效率远高于螺丝固定的同类外壳。壳体壁厚控制在2mm，既能够满足日常磕碰、跌落的防护强度要求，又能尽可能控制整体重量，安装后不会给运动相机增加过多负载，也不会影响相机本身的安装平衡，适配各类标准运动相机支架的安装接口。

　　安装边界方面，壳体内部型腔尺寸完全匹配对应型号GoPro相机的外形公差，内壁预留了0.2mm的装配间隙，即使打印过程中出现轻微的尺寸膨胀，也能保证相机顺利装入，不会出现卡滞、过紧无法拆卸的问题。壳体顶部预留的挂绳孔可搭配安全挂绳使用，在剧烈运动场景下即使支架出现松动，也能通过挂绳避免相机脱落遗失。壳体边角位置做了R3圆角过渡处理，一方面可以减少3D打印过程中的应力集中，避免打印件翘边变形，另一方面在发生磕碰时，圆角结构可以分散冲击力，降低壳体开裂的概率，同时也能避免尖锐边角划伤使用者或刮蹭其他装备。

　　从结构强度设计来看，壳体在镜头开孔周边做了局部加厚处理，因为镜头区域是相机最脆弱的部分，加厚结构可以在正面受到冲击时优先吸收冲击力，避免外力直接传递到相机镜头。壳体背部的镂空区域对应相机的散热位置，长时间录制视频时不会因为外壳封闭导致相机过热停机，兼顾防护性能与散热需求。不同于量产的注塑外壳，这款3D打印外壳可根据实际使用需求灵活调整壁厚、开孔位置，比如需要搭配特定滤镜、外接麦克风时，可直接在对应位置修改开孔尺寸，适配个性化改装需求，对于工作室、个人爱好者来说，修改模型的成本极低，无需重新开模即可快速迭代适配不同的配件组合。

　　实际装配测试中，这款外壳的卡扣配合深度设计为3mm，既能够保证锁紧后不会因为剧烈震动松脱，又不会因为卡扣过紧导致拆装困难，日常使用中单手即可完成相机的装取操作。壳体外表面没有多余的凸起结构，整体外形规整，打印时可直接平放在打印平台上，减少支撑材料的使用，降低打印后处理的工作量，即使是入门级3D打印机也能顺利打印出合格的零件，不会出现大面积悬垂、需要复杂支撑的结构。
