医用腋拐辅助行走器械结构设计

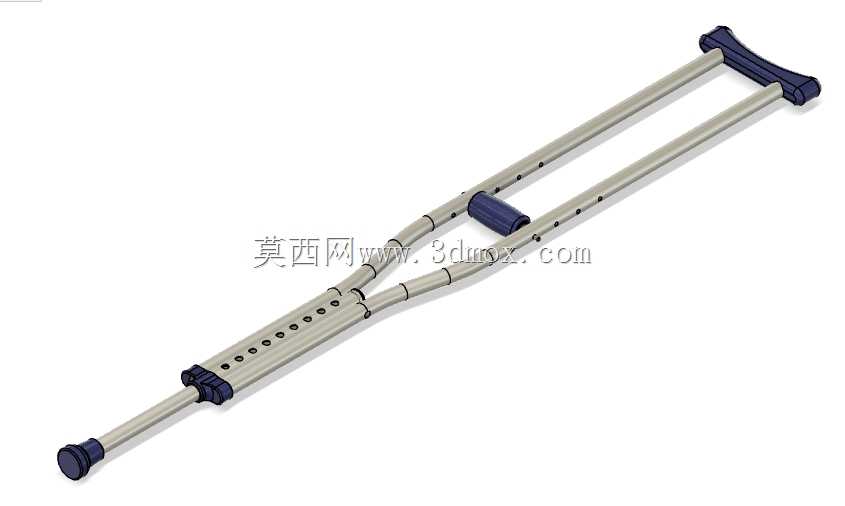

　　在临床康复、居家养老以及下肢损伤术后恢复场景中，腋拐是下肢行动受限人群最常使用的负重转移辅具，其结构设计的合理性直接关系到使用者的负重效率、使用舒适度以及长期使用的健康影响。这款腋拐的三维结构完全围绕实际使用中的受力逻辑与人体接触需求搭建，整体采用上窄下宽的渐变杆身结构，上端的腋托做了贴合人体腋下轮廓的弧形曲面处理，避免传统直角结构对腋下神经、血管的长期压迫，接触区域预留了软质垫层的安装位，可匹配不同厚度的泡棉或硅胶垫层，分散腋下承压的同时减少滑动位移。手握区域的位置设置在腋托下方约250-280mm区间，该位置是人体直立状态下大臂自然下垂时小臂水平前伸的舒适握持高度，握把表面做了微弧凹陷处理，贴合手掌自然抓握的曲面，

　　减少长时间握持产生的局部压应力。杆身的高度调节结构采用多档位弹珠卡扣设计，调节区间覆盖150cm到190cm身高人群的使用需求，每档调节间距控制在25mm，既保证调节精度，也避免档位过密带来的结构强度冗余不足，调节段的管壁做了加厚处理，抵消开孔带来的应力集中问题，确保承重状态下不会出现杆身弯折或卡扣滑脱。拐身底部的脚垫安装位预留了标准的橡胶脚垫装配接口，可匹配不同防滑系数的橡胶脚垫，脚垫接触地面的端面做了微倒角处理，在使用者倾斜拐身发力时，脚垫端面可完全贴合地面，避免侧滑风险。从受力传递路径来看，使用者施加的载荷通过握把、腋托两个接触点传递到主杆身，最终通过底部脚垫分散到地面，主杆身的截面采用椭圆形变截面设计，

　　在握持区域截面收窄提升握持舒适度，在靠近底部的承重区域截面加宽提升抗弯折性能，整体受力路径没有突兀的截面突变，减少长期交变载荷下的疲劳断裂风险。设计过程中充分考虑了不同使用场景的适配性，比如在居家光滑瓷砖地面、户外柏油路面、略有坡度的无障碍通道场景下，拐身的倾斜角度范围覆盖15度到30度的常规发力角度，在该角度区间内杆身的受力始终处于材料许用应力范围内，不会出现局部应力超限的问题。同时结构上规避了传统腋拐常见的硌腋、滑手、高度调节松动等问题，所有棱角位置都做了R2以上的圆角处理，避免使用过程中剐蹭衣物或皮肤。从安装边界来看，这款腋拐的所有零部件都采用模块化设计，腋托、握把、调节内杆、外杆、脚垫都可单独拆卸更换，

　　不需要特殊工具即可完成易损件的替换，整体收纳时可将内杆完全收进外杆内部，收纳长度控制在700mm以内，方便放入背包或汽车后备箱携带。在结构验证层面，该模型的所有配合间隙都按照实际注塑、金属管件加工的公差带设置，握把与杆身的配合采用过盈配合加定位销的固定方式，腋托与杆身的连接采用嵌入式卡扣加螺丝紧固的双重固定，确保大载荷下不会出现连接部位松脱。针对下肢术后康复阶段需要部分负重的使用需求，杆身的承重设计按照120kg的额定载荷做安全余量预留，安全系数达到2.5以上，满足不同体重人群的使用需求，同时整体重量控制在合理区间，避免使用者长时间持拐产生额外的手臂负担。
