小型A4片材真空热成型加工设备结构

　　这款小型片材热成型设备，主要面向小批量打样、教学实训、手工DIY类的塑料片材成型场景，适配A4幅面的热塑性塑料片材加工，可完成薄型塑料片的吸塑成型作业，常见于产品包装打样、教学实验、小型文创产品外壳试制等场景，相比工业级大型真空成型机，它的占地尺寸更小，结构更简单，不需要复杂的配套管线预埋，适合放置在普通工作台面使用。

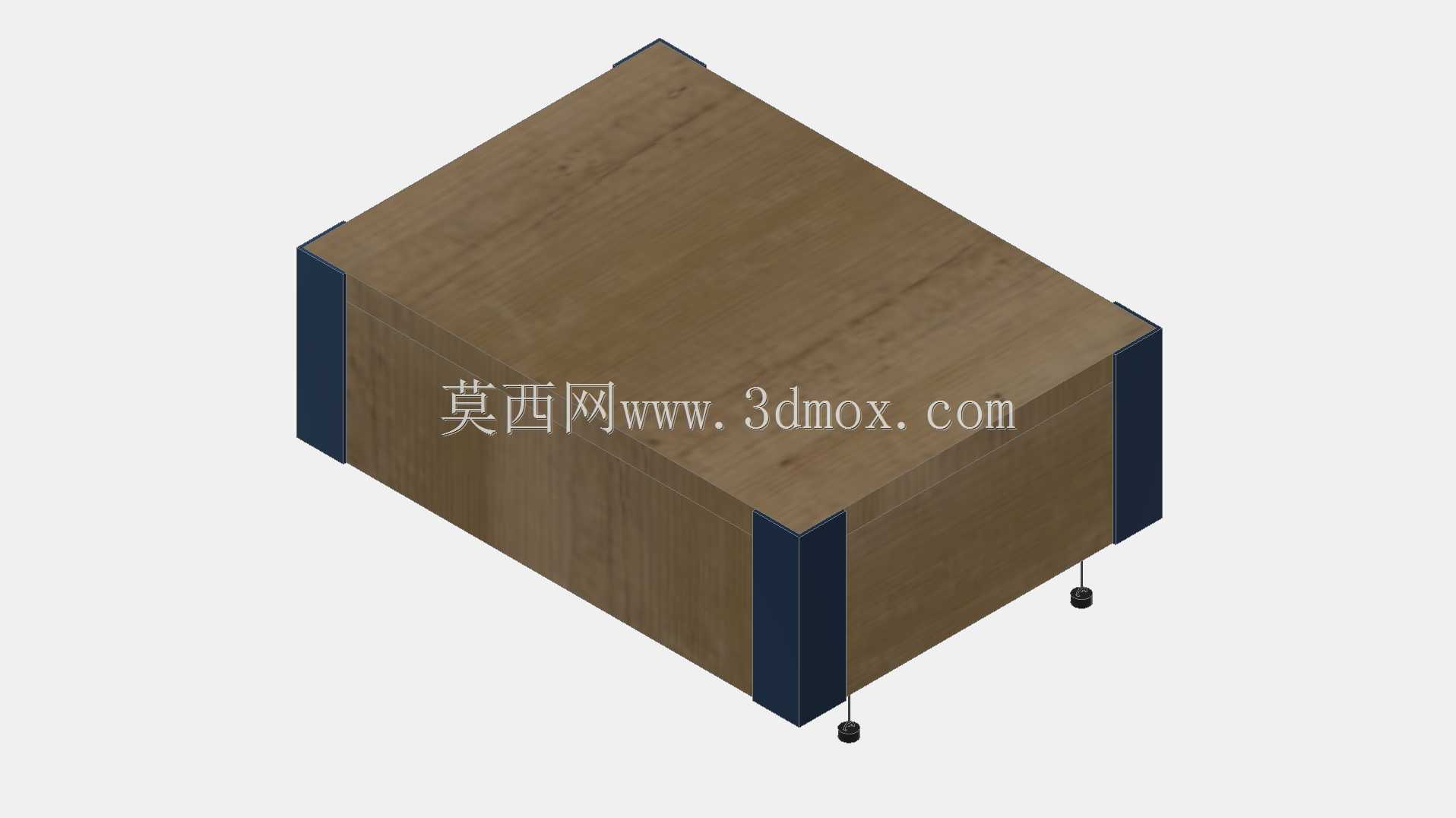

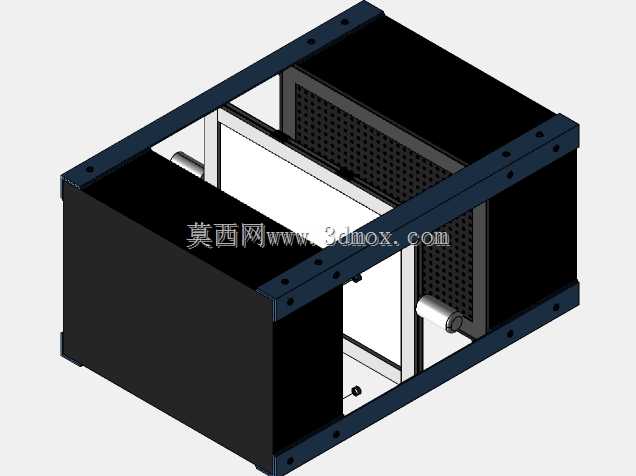

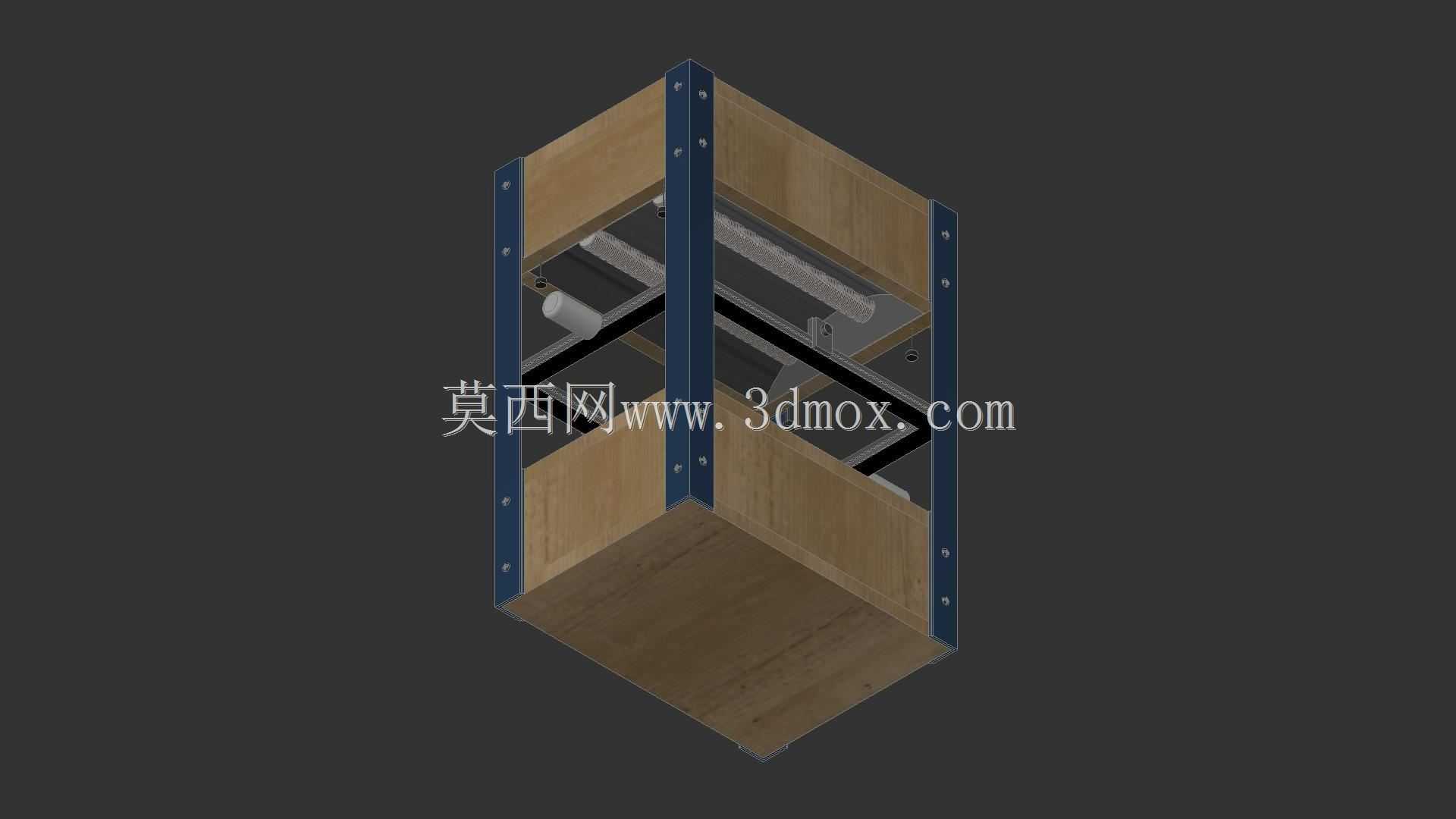

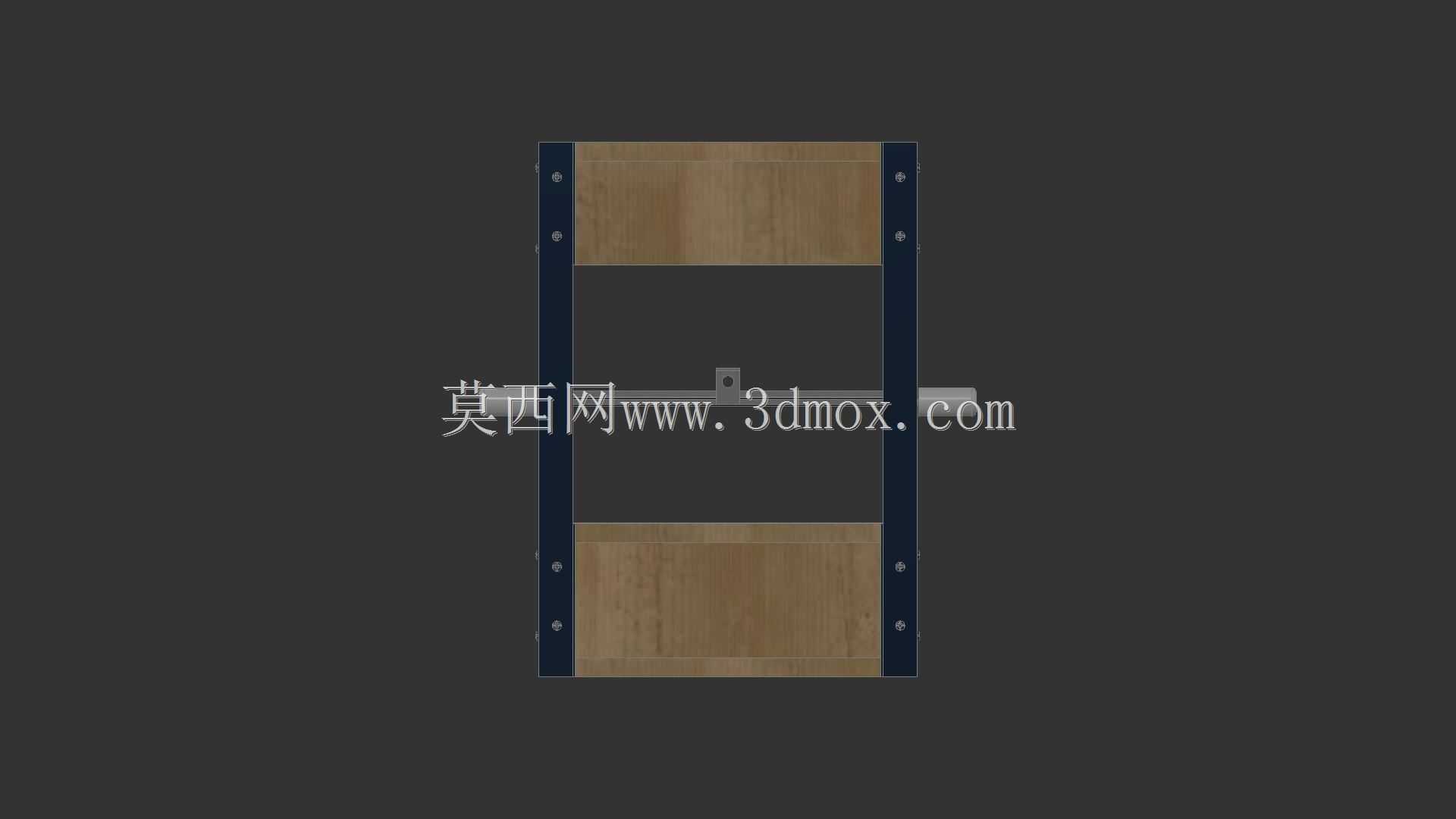

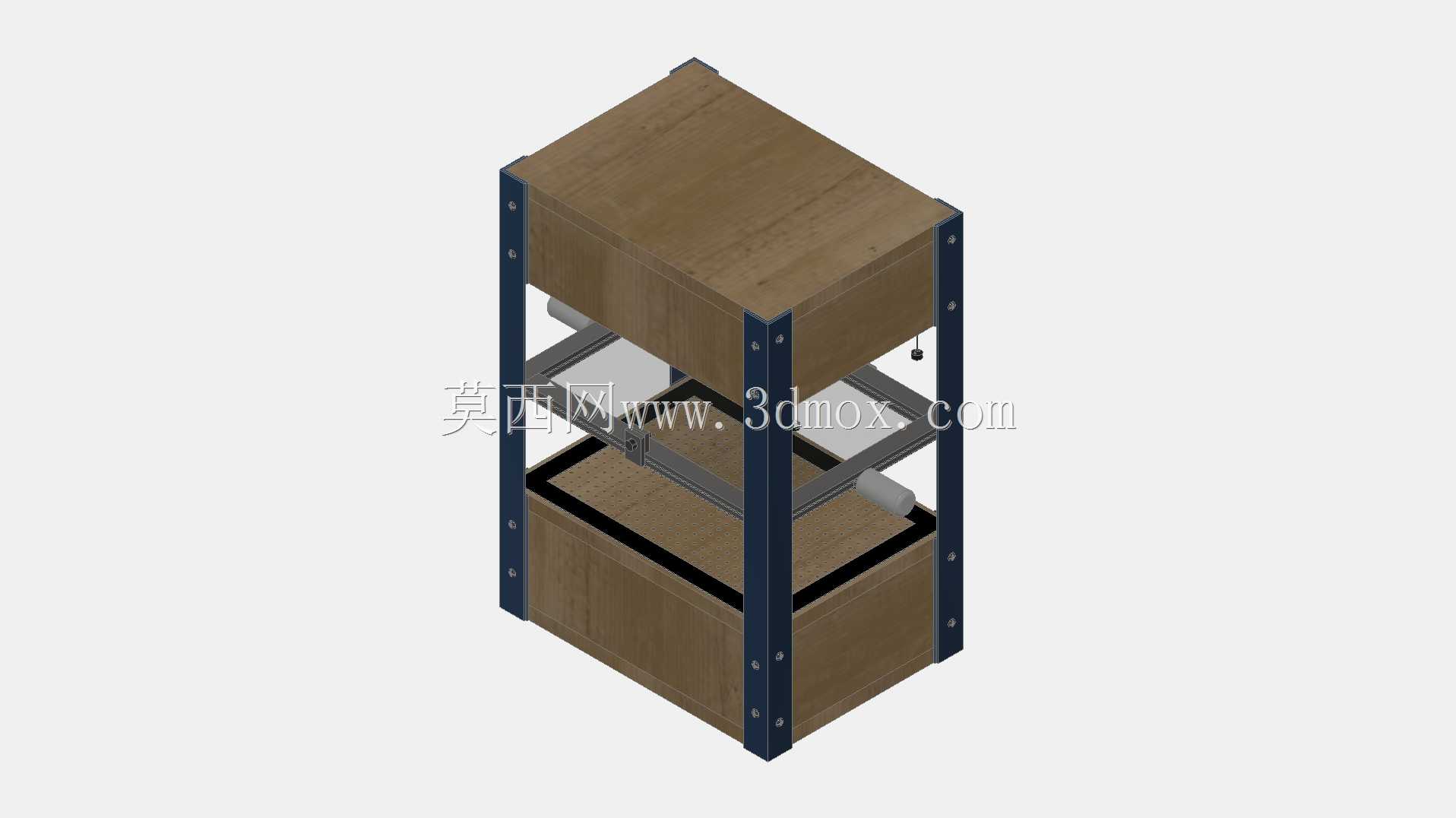

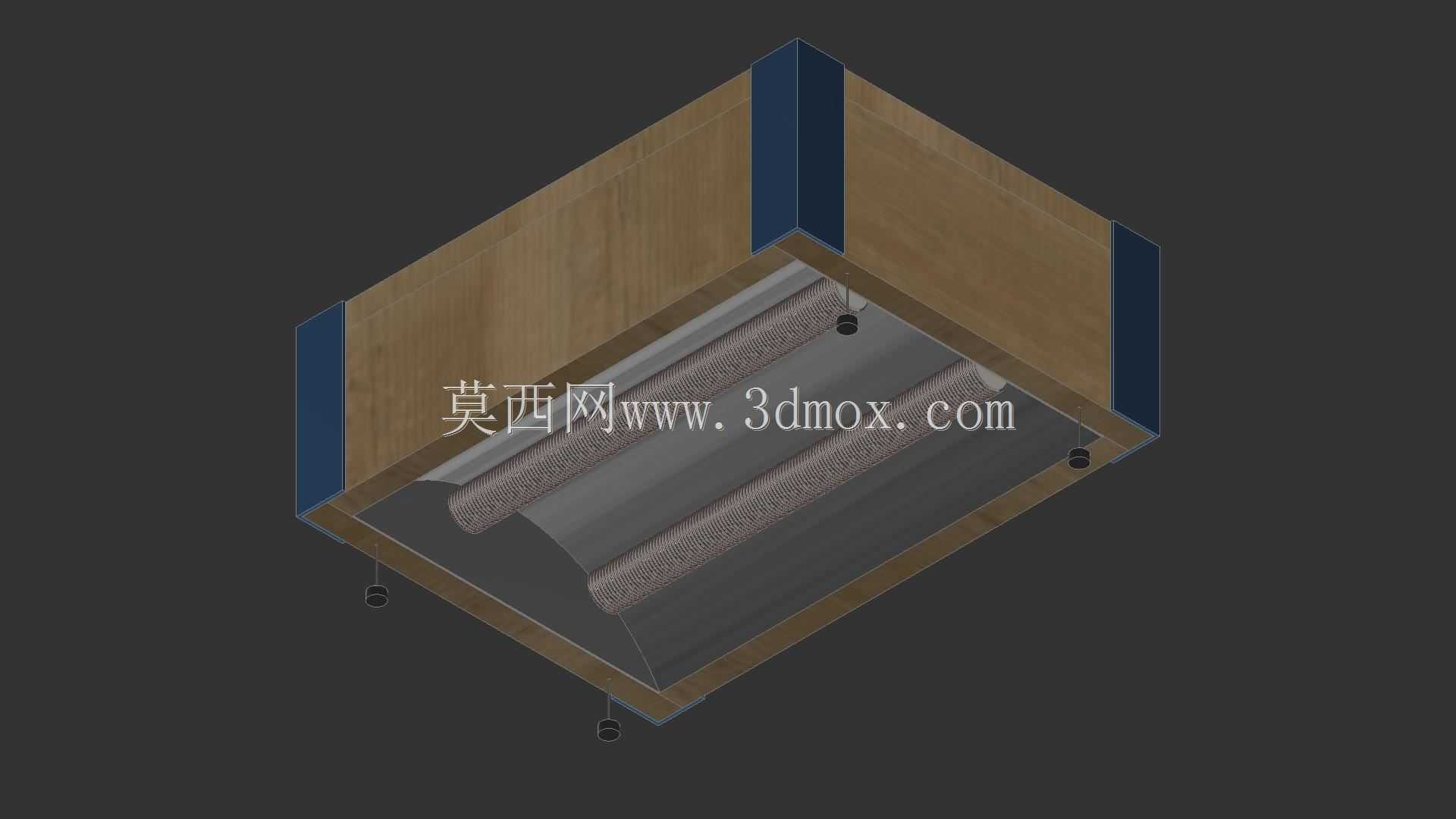

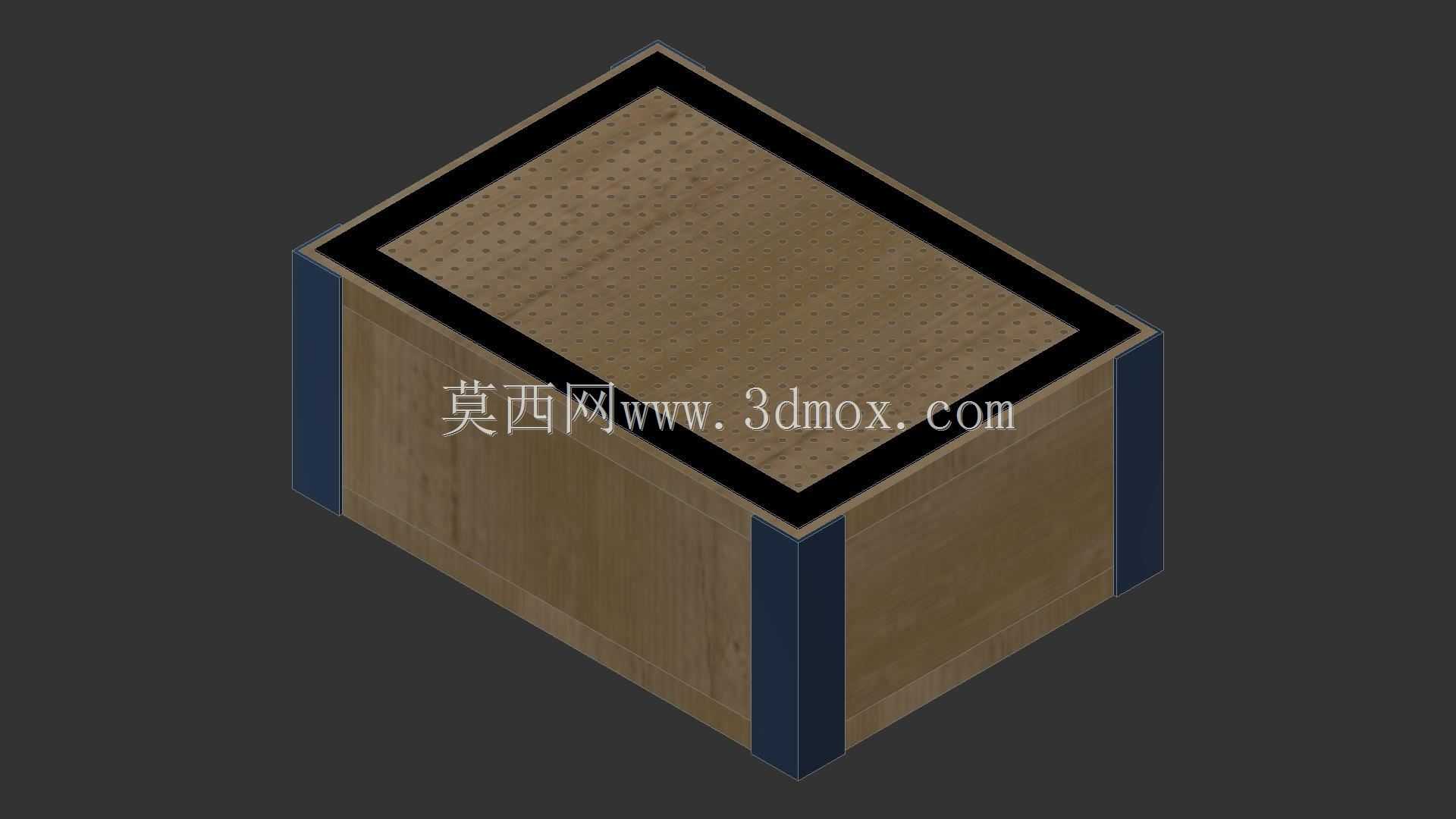

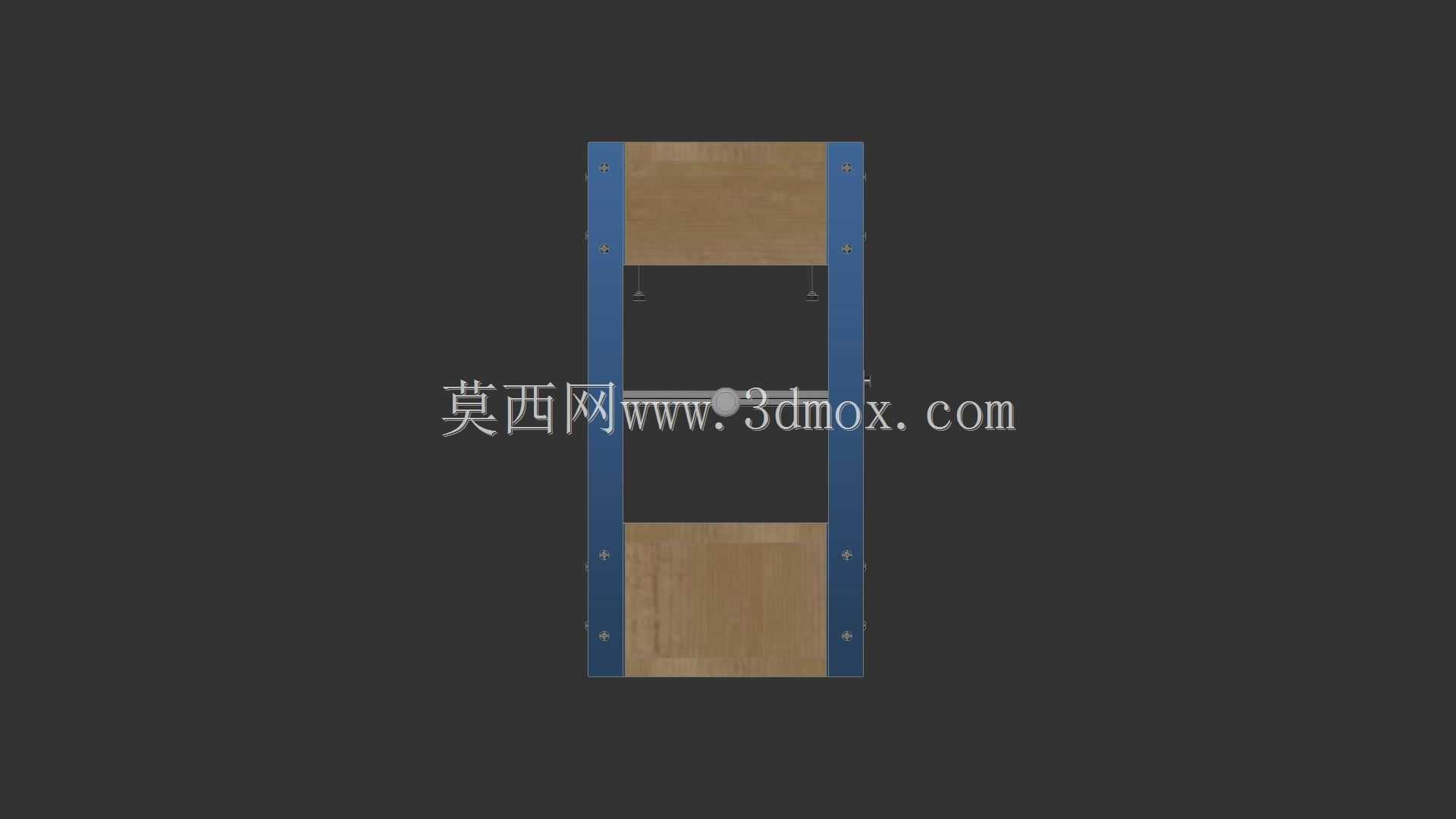

　　从结构布局来看，设备采用上下双层箱体搭配立式支撑的框架结构，上下箱体均采用木质板材拼接成型，支撑立柱采用金属型材通过螺栓与上下箱体锁紧固定，整体框架的抗形变能力可以满足小尺寸片材成型时的压力差需求，不会因为真空抽吸产生的负压出现箱体变形漏风的问题。上层箱体为加热单元安装位，预留了加热元件的安装空间，加热区域完全覆盖A4片材的幅面范围，保证片材受热均匀，避免局部温度不足导致成型不到位、局部过温导致片材熔穿的问题；下层为真空腔室，腔室边缘做了密封件安装槽，密封件采用硅橡胶类软质弹性材质，合模时可以完全填充上下箱体与片材接触面的缝隙，保证真空腔的气密性，避免抽吸时漏气导致真空度不足，影响成型件的细节还原度。

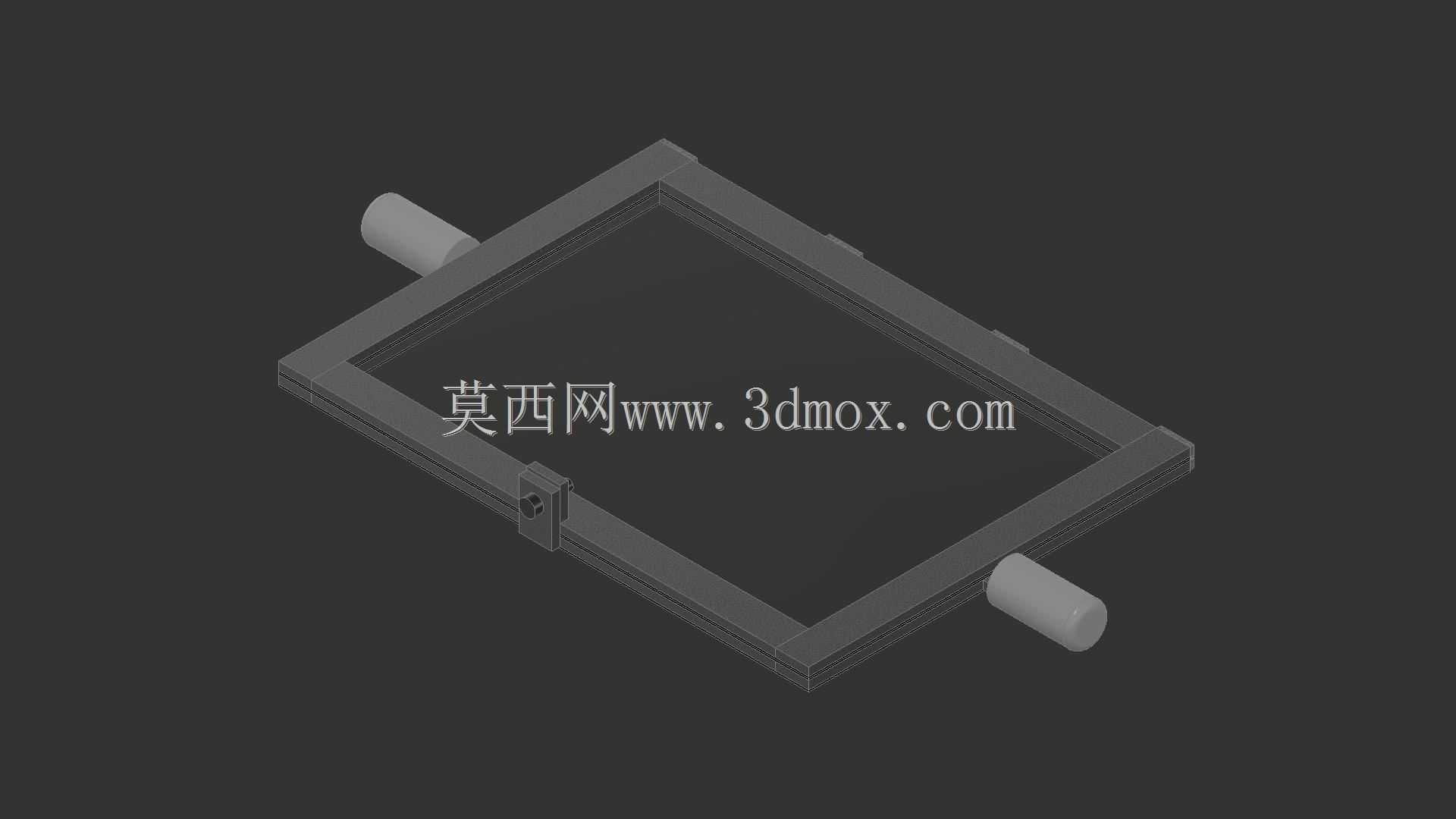

　　设备的真空接口预留在真空箱的侧壁位置，使用时需要在对应位置开孔，外接车间现有真空源或者小型独立真空泵即可，不需要额外集成真空发生单元，进一步压缩了设备的整体体积与制造成本。加热箱与真空箱之间预留了片材放置与压紧的空间，片材放置到位后，上下箱体合模即可完成片材的压紧固定，不需要额外的复杂夹紧机构，操作流程简单，单人即可完成上料、加热、抽真空、冷却取件的全流程作业。

　　在隔热设计上，加热箱与支撑框架、真空箱的连接位置预留了隔热间隙，建议安装时采用岩棉类隔热材料做填充阻隔，避免加热单元的热量向下传递到真空腔室，导致密封件长期处于高温环境下加速老化，同时也能减少热量散失，提升加热效率，降低能耗。片材的成型行程经过适配设计，刚好满足A4幅面内常见浅拉伸成型件的高度需求，不会因为行程过大导致片材拉伸过度出现壁厚不均、破裂的问题，也不会因为行程不足无法完成常规造型的成型作业。

　　从安装边界来看，设备整体的占地尺寸不超过普通A2幅面的工作台范围，不需要做专门的设备基础固定，放置在平整的工作台面即可使用，外接的真空软管可以根据车间实际布局灵活走线，电源接口预留常规市电接入位置，不需要工业高压供电，普通实验室、小型工坊、教学场地都可以直接部署使用。设备的所有连接位置均采用螺栓锁紧的可拆卸结构，后期维护更换密封件、加热元件时不需要整体拆解设备，只需要拆开对应位置的连接螺栓即可完成配件更换，维护成本更低。

　　在实际使用过程中，需要注意加热温度的匹配，针对不同材质的热塑性片材调整加热时长与温度，比如PP、PET、PS等不同材质的软化温度存在差异，需要根据片材厚度调整加热参数，避免片材加热不足无法成型或者过温降解。真空抽吸的速率也需要根据成型件的复杂程度做调整，对于细节较多的造型，可以适当提升真空抽气速率，保证片材可以快速贴合模具表面，还原模具的细节特征；对于大平面浅拉伸的造型，可以适当降低抽气速率，避免片材拉伸过快出现局部壁厚过薄的问题。模具可以直接放置在真空腔内部的平台上，不需要做复杂的模具固定，因为成型时的负压会将模具牢牢压在平台上，小批量打样时可以直接采用3D打印的模具或者木质模具，降低打样成本，缩短打样周期。

　　这款设备的设计没有采用复杂的自动化控制单元，所有操作都可以通过手动阀门、开关完成，对于熟悉塑料成型工艺的操作人员来说，可以灵活调整每个工序的时长，适配不同材质、不同厚度片材的成型需求，相比全自动成型设备的固定参数流程，手动调整的灵活性更高，更适合小批量多品种的打样场景，也适合用于教学演示，让操作人员直观理解真空热成型的整个工艺过程，理解温度、真空度、片材厚度、模具结构等参数对最终成型质量的影响。
