带检测分拣工位的流水线式包装输送设备

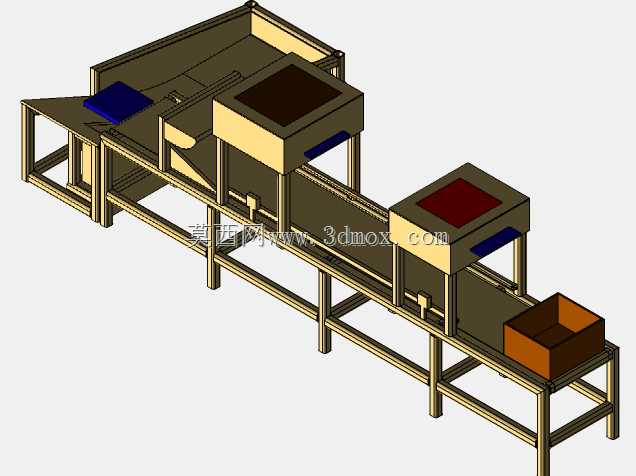

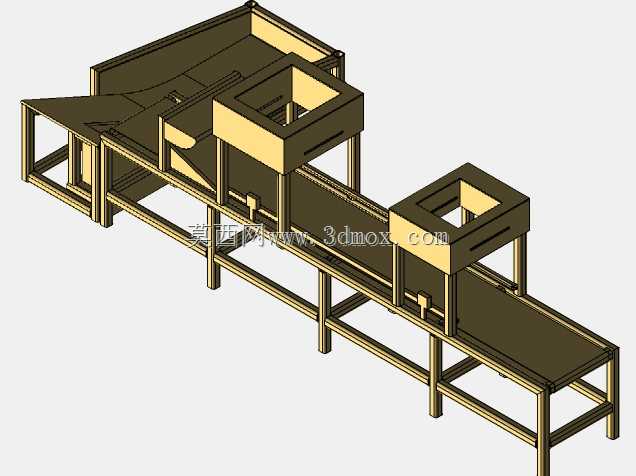

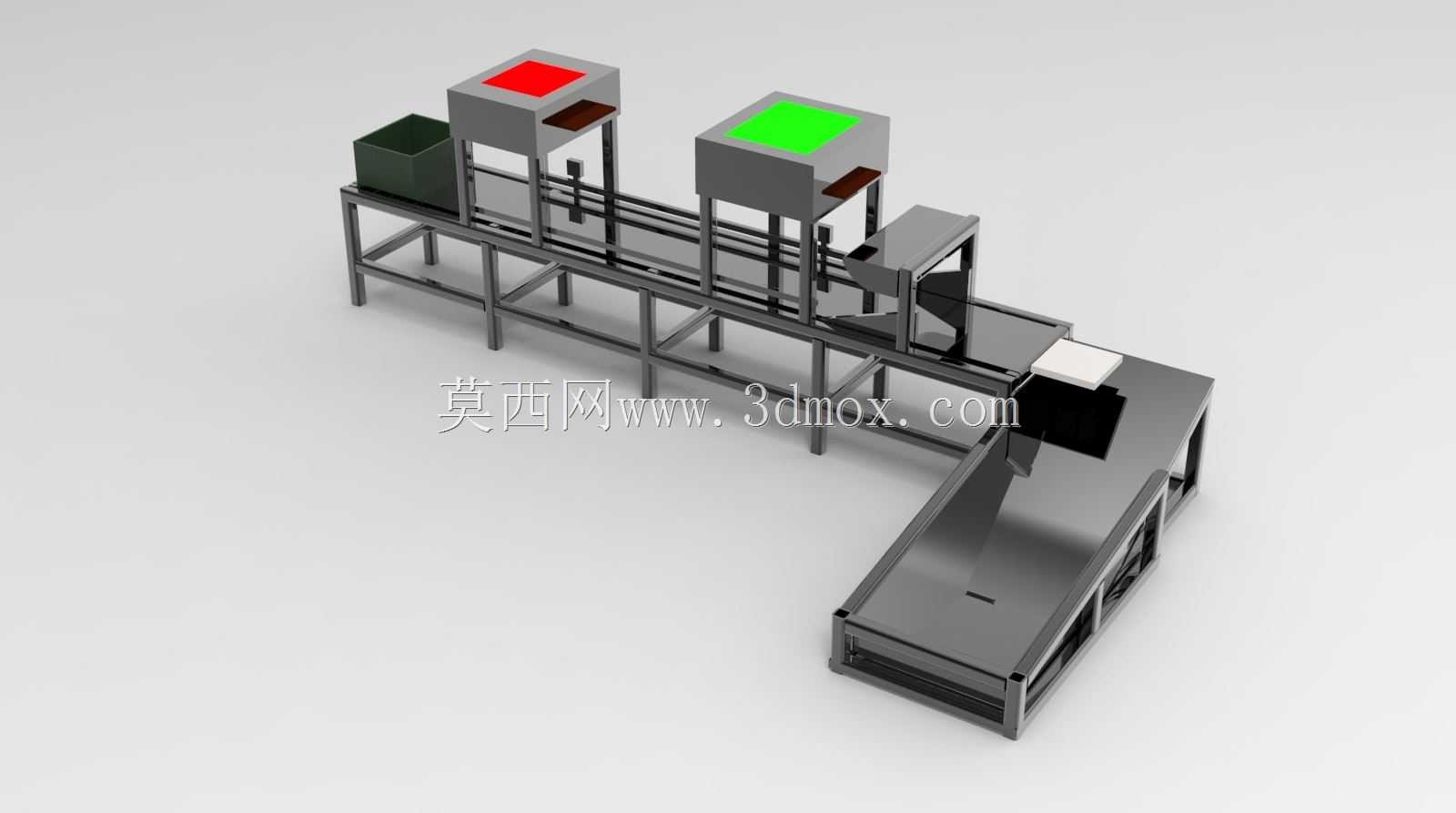

　　这套设备主要面向快消品、小型电子元器件、盒装食品的后段包装工序，衔接前段装盒、封箱工位与后段码垛、仓储环节，可在连续输送过程中完成物料外观检测、不合格品剔除、合格品分流导向的作业，替代传统人工分拣+转运的作业模式，适配车间连续化生产的节拍要求。从结构布局来看，主体采用分段式铝型材机架搭建，主输送段为直线布局，末端设置90度转向分流滑道，机架支脚配置可调脚杯，可适配车间地面±15mm的高度差，安装时无需额外做地面预埋处理，整体占地长度约4.2米，宽度约1.8米，主输送面高度为850mm，符合人工辅助操作的人机工程学高度，也可对接高度在750-950mm区间的上下游设备，无需额外增设过渡升降段。

　　设备上共设置两个独立的检测工位，每个工位上方配置独立的遮光检测罩，分别对应不同的检测维度，可根据生产需求安装视觉检测相机、重量检测传感器或者金属检测探头，检测罩内部预留了传感器安装孔位与走线槽，现场调试时可直接固定检测元件，无需额外在机架上钻孔加工。两个检测工位之间预留了0.8米的输送缓冲段，可避免前后工位检测信号互相干扰，也给不合格品剔除动作预留足够的响应距离，剔除机构采用摆杆式结构，安装在第二个检测工位的出料侧，当检测到不合格物料时，摆杆快速动作将物料推入侧边的不合格品收集槽，响应时间可适配最高每分钟60件的输送节拍。

　　主输送段采用皮带输送结构，皮带两侧设置可调节导向栏板，栏板通过快拆式旋钮固定在机架侧边，可根据物料的实际宽度在50-300mm区间内调整导向间距，换产时无需工具即可完成栏板位置调整，适配多规格小批量的生产需求。末端的转向滑道采用不锈钢折弯成型，滑道表面做抛光处理，摩擦系数低，物料从主输送段进入滑道后可依靠自重顺滑滑落至下一工位，滑道两侧设置挡边，避免物料在滑落过程中偏移掉落，滑道的倾斜角度为32度，可兼顾纸质包装盒、塑料盒装物料的下滑速度，不会因角度过大导致物料磕碰变形，也不会因角度过小出现物料卡滞的问题。

　　设计过程中优先考虑了设备的维护便捷性，所有传动辊筒均采用外置式轴承座固定，日常维护时可直接从机架侧边拆卸辊筒，无需拆解整体输送架体；驱动电机安装在机架下方的电机安装板上，电机与主动辊筒之间采用同步带传动，传动比设置为1:3，可保证输送速度在0-20m/min区间内无级调速，适配不同生产节拍的需求。机架的型材连接处均采用标准角件连接，无焊接结构，运输时可拆解为分段组件，到现场后仅需用内六角扳手即可完成组装，组装精度可通过型材上的定位槽保证，无需现场配焊或者二次加工。

　　在安装边界方面，设备主输送段的左侧预留了600mm的维护通道，右侧预留了300mm的不合格品收集箱放置空间，设备顶部距离车间天花板的最小净空要求为500mm，方便后期对检测工位的元件进行调试更换；电气控制箱可根据车间布局选择安装在设备左侧或者右侧的机架立柱上，控制箱上预留了通讯接口，可直接对接车间MES系统，上传检测数据与设备运行状态，也可与上下游设备做信号联锁，实现整线的联动启停，避免出现堆料或者空转的情况。

　　设备的所有与物料接触的部位均采用非金属或者不锈钢材质，避免对包装物料造成刮蹭污染，适配食品、医药类产品的生产卫生要求；检测罩的顶部设置了可开启的盖板，日常清洁或者更换检测光源时可直接打开盖板操作，无需拆解整个罩体。整体结构没有复杂的定制加工件，90%以上的零部件均为工业标准件，后期维护更换配件时无需单独开模定制，可有效降低设备的全生命周期使用成本。
