适配8mm螺杆的带法兰黄铜传动螺母结构

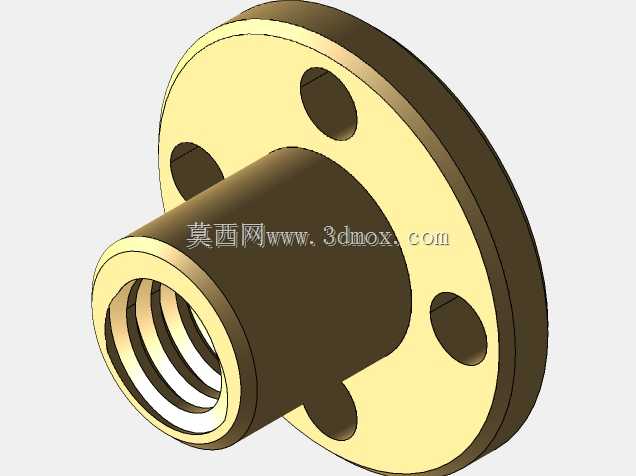

　　在桌面级FDM3D打印设备的Z轴传动结构中，这类带法兰的黄铜螺母是承担直线运动转换的核心受力零件，区别于常规的六角锁紧螺母，它的核心作用是将步进电机带动的T型丝杆旋转运动，转化为打印平台沿Z轴方向的精准直线进给，直接决定了打印过程中层厚精度的稳定性，一旦螺母与丝杆的配合间隙过大，就会出现层纹错位、平台下坠等常见打印故障。从结构设计来看，这款螺母采用了一体式法兰+同轴螺纹套筒的布局，法兰端面上均匀分布了四个沉头安装孔，安装时可以直接通过M3或者M4的内六角螺丝将螺母固定在打印平台的安装支架上，不需要额外设计螺母锁紧的防松结构，法兰盘的大接触面可以有效分散传动过程中的侧向力，避免长期往复运动后螺母出现安装松动。

　　螺纹部分采用了适配8mm直径T型丝杆的梯形内螺纹，牙型角选用传动场景常用的30度梯形牙，相比普通三角螺纹，梯形牙的牙根强度更高，传动过程中的磨损更均匀，黄铜材质本身的自润滑特性也能减少丝杆运动过程中的阻力，不需要频繁添加润滑脂就能保持顺畅的传动状态，同时黄铜的硬度低于钢制丝杆，长期磨损只会消耗螺母本身，不会损伤成本更高的传动丝杆，后期维护只需要更换螺母即可，大幅降低设备的维护成本。设计过程中需要严格控制几个核心尺寸边界：首先是内螺纹的中径公差，要控制在H7的配合精度区间，既不能间隙过大导致传动回程差超标，也不能过紧导致丝杆转动卡滞，手动转动丝杆时要能感受到均匀的阻尼但没有卡顿感；其次是法兰端面与螺纹轴线的垂直度，

　　这个形位公差要控制在0.02mm以内，否则安装后螺母与丝杆会出现别劲的情况，不仅会增大电机负载，还会导致平台运动过程中出现周期性的阻力波动，直接影响打印件的表面质量；另外四个安装孔的位置度也要严格对齐安装支架的孔位，孔位偏差过大会导致安装时螺丝强行拉扯螺母，造成螺纹轴线偏移。在实际应用场景中，这类螺母除了桌面3D打印机之外，也可以用在小型数控雕刻机的Z轴进给、小型线性滑台的传动结构、实验室小型位移平台的调节机构上，只要是采用8mm直径T型丝杆做直线传动的轻载场景，都可以选用这款结构的螺母。相比市面上常见的POM塑料螺母，黄铜材质的螺母热变形温度更高，即使设备长时间连续工作，电机和丝杆传导的热量也不会让螺母出现形变导致精度下降，

　　同时黄铜的耐磨寿命是普通POM螺母的3倍以上，适合高频次往复运动的传动场景。设计建模的时候要注意，螺纹部分不要直接用软件自带的装饰螺纹线，要做出真实的牙型切削特征，方便后续做有限元受力分析的时候能准确模拟螺纹牙的受力分布，法兰与套筒衔接的位置要做0.5mm的圆角过渡，避免应力集中导致长期受力后衔接位置出现断裂，内螺纹的入口处要做1x45度的导向倒角，方便安装的时候能顺利对准丝杆，不会出现螺纹错牙的情况。安装边界上，套筒部分的外径要比安装支架上的过孔小0.2mm左右，安装时可以让螺母有微小的自调整空间，自动补偿丝杆安装时的微小同轴度误差，避免出现过定位导致的运动卡滞，法兰的厚度要保证螺丝锁紧后不会出现法兰变形，一般4mm左右的厚度就能满足轻载场景的受力需求，四个安装孔采用沉头设计，锁紧后螺丝头不会突出法兰端面，不会和其他运动部件发生干涉。
