日东30PF转1/2NPT外螺纹气动适配接头

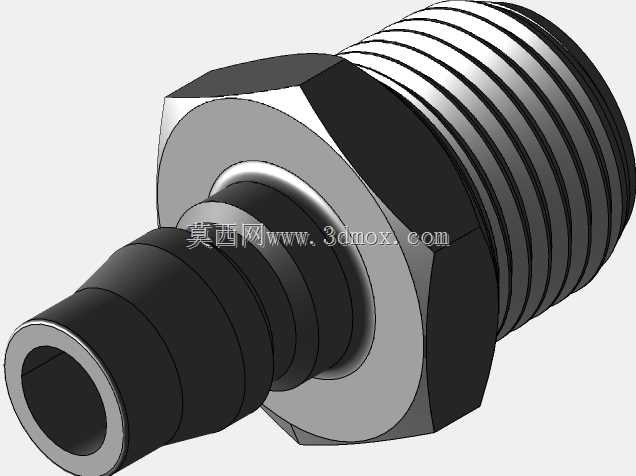

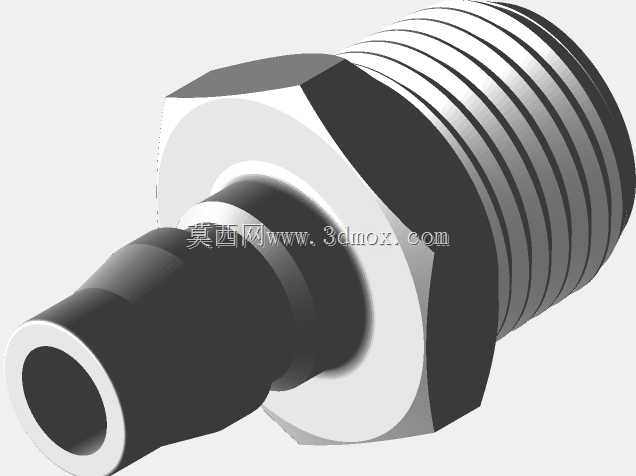

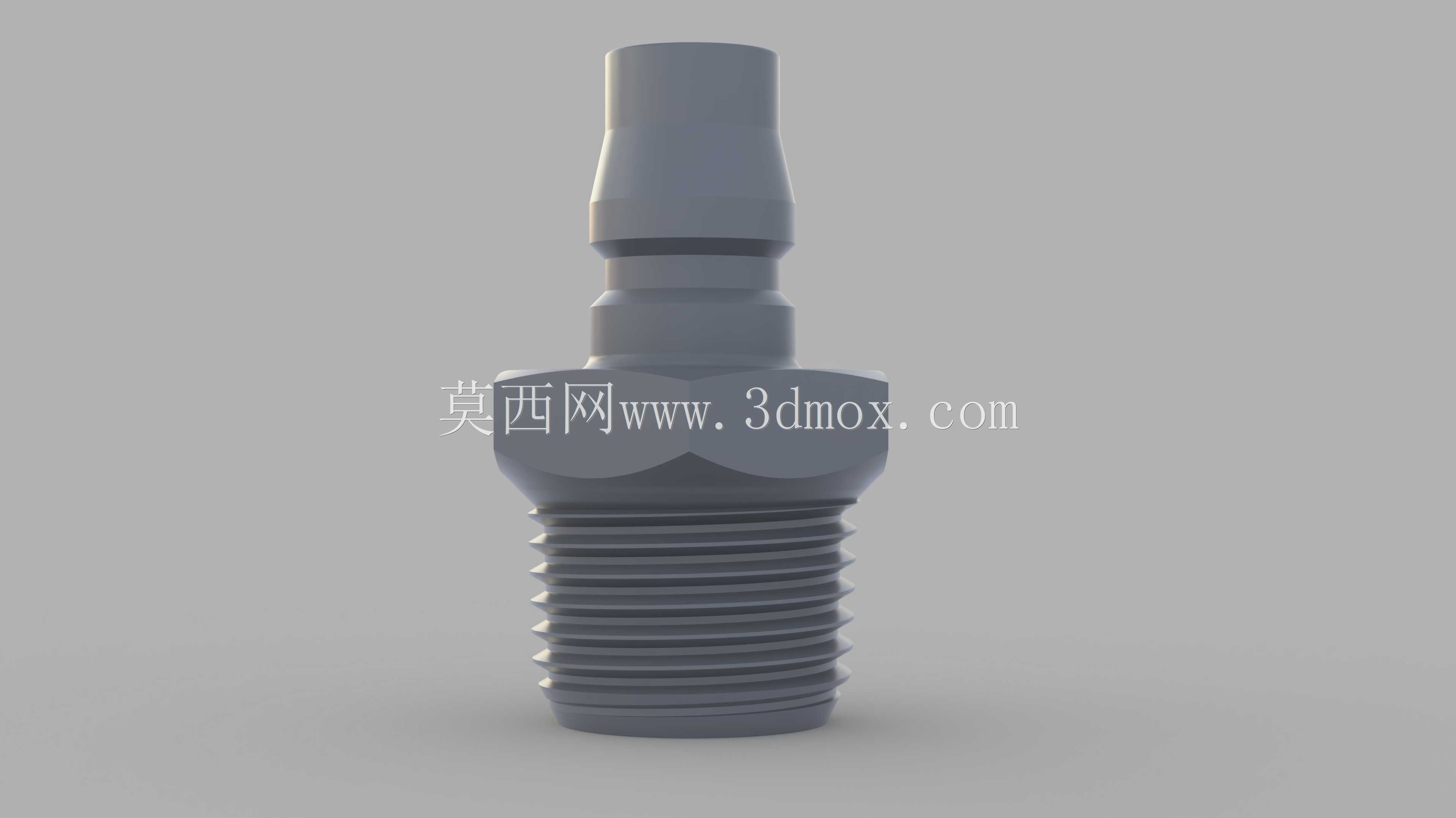

　　在车间压缩空气管路布设、气动工具接驳的现场场景里，不同制式的快速接头与管路螺纹不匹配是一线装配、运维人员经常碰到的问题，这款适配接头正是针对这类跨制式转接需求开发的结构件，专门解决日东Kohki 30PF规格快插公头与1/2英寸NPT外螺纹管路的对接问题，无需额外加工变径接头，直接插接即可完成气路连通。从结构设计逻辑来看，接头整体分为两个功能段，上端为适配日东30PF快插母座的插接段，外形轮廓完全匹配30PF规格快插母座的锁紧卡槽与密封面尺寸，插接时可直接卡入母座内部的钢珠锁紧结构，配合母座内置的密封圈实现端面密封，插拔操作无需额外工具，单手即可完成对接与脱开，符合车间气动作业快换的操作需求。下端为标准1/2英寸NPT外螺纹段，

　　牙型角、锥度完全符合NPT螺纹的密封标准，安装时可直接缠绕生料带或涂抹螺纹密封胶，拧入对应规格的内螺纹管路端口，依靠螺纹锥度的过盈配合实现气路密封，无需额外加装密封垫片，适配绝大多数工业压缩空气管路的内螺纹接口尺寸。接头整体采用适配MSLA/SLA工艺的树脂材料成型，设计阶段就充分考虑了光固化3D打印的成型特性，所有竖直面均预留了合理的打印拔模斜度，横向结构无大跨度悬空区域，打印时无需添加过多支撑结构，成型后仅需简单去除支撑、打磨毛刺即可投入使用，小批量定制场景下无需开模，可快速完成加工制作。从安装边界尺寸来看，接头整体轴向长度控制在常规气动快接的通用尺寸范围内，最大外径不超过1/2NPT螺纹的外接圆直径，安装后不会与周边管路、

　　设备结构产生干涉，可直接替换同规格的标准快接公头，无需调整原有管路的安装位置。在实际使用场景中，这款接头主要面向工作压力不超过800kPa的压缩空气、低压惰性气体输送场景，不适用于高压流体、腐蚀性介质的输送工况，选型时需要根据实际输送介质的压力、化学特性匹配对应的打印材料，若用于更高压力的工况，需要更换为金属材料通过机加工方式制作。设计过程中，结构工程师重点校核了插接段与螺纹段的连接根部强度，在两段衔接位置做了圆弧过渡处理，避免应力集中导致的接头断裂问题，同时插接段的卡槽尺寸严格按照日东30PF快接的原厂尺寸公差设计，既保证插拔时的顺畅度，又避免配合间隙过大导致的漏气问题。螺纹段的长度按照NPT螺纹的标准有效啮合长度设计，

　　拧入管路端口后可保证足够的螺纹啮合牙数，不会出现螺纹拧入过浅导致的脱开、密封失效问题。在气动工具的日常运维中，这类转接接头可以大幅减少管路改制的工作量，比如原有设备端是NPT内螺纹接口，而现场配套的气管、快插母座都是日东30PF规格时，直接加装这个接头即可完成连通，不用重新攻丝或者更换整个管路接头，尤其适合设备临时改造、应急维修的场景。另外，这款接头的流道内部做了等径设计，从插接端到螺纹端的内孔直径保持一致，不会因为变径导致气路压力损失，保证压缩空气输送过程中的压力稳定，不会影响后端气动工具的输出扭矩、转速等工作参数。针对3D打印的成型特点，接头所有棱边都做了微小的圆角处理，既避免打印过程中出现锐边翘曲的问题，也能防止安装、插拔过程中锐边划伤操作人员。需要注意的是，树脂材料的耐温范围有限，这款接头不能用于输送高温气体，也不能在靠近热源的位置长期使用，避免材料软化导致结构失效、密封泄漏。在三维建模过程中，所有配合尺寸都预留了合理的公差余量，针对光固化打印的材料收缩率做了尺寸补偿，保证打印完成后的实际尺寸能够满足装配要求，不需要二次加工即可直接投入使用。
