特斯拉S型车载扬声器固定安装支架

　　车载音响改装场景中，后装扬声器的安装适配一直是困扰不少车主的实操难题，尤其是豪华车型的原厂内饰钣金预留位，往往仅匹配特定规格的原厂扬声器单元，市面上多数市售改装扬声器无法直接对位安装，强行固定不仅会出现共振异响，长期颠簸工况下还可能出现松脱风险，影响行车安全与听音体验。这款针对特斯拉Model S开发的扬声器安装支架，核心作用就是填补后装扬声器与车门钣金安装位之间的适配间隙，让非原厂规格的扬声器单元能够牢固固定在原厂预留安装点位上，无需对车门钣金进行打孔、切割等破坏性改装，降低改装施工的操作门槛，也避免了不可逆的车身损伤。

　　从功能特性来看，这款支架采用适配车载极端工况的材料选型逻辑，可耐受车内夏季暴晒后的高温环境，以及冬季低温环境下的材料脆化考验，长期使用不会出现形变、开裂问题，能够稳定承托扬声器单元的重量，抵消扬声器工作时产生的振动，避免支架与钣金、内饰板之间产生额外共振杂音。支架的安装孔位完全对齐特斯拉Model S车门钣金的原厂固定点位，安装时可直接使用原厂固定螺丝进行锁紧，无需额外制作转接片或者调整安装位置，施工效率相比通用型转接支架提升明显，也能保证安装后的扬声器位置与原厂设计的声学指向一致，不会因为安装偏移影响声场定位效果。

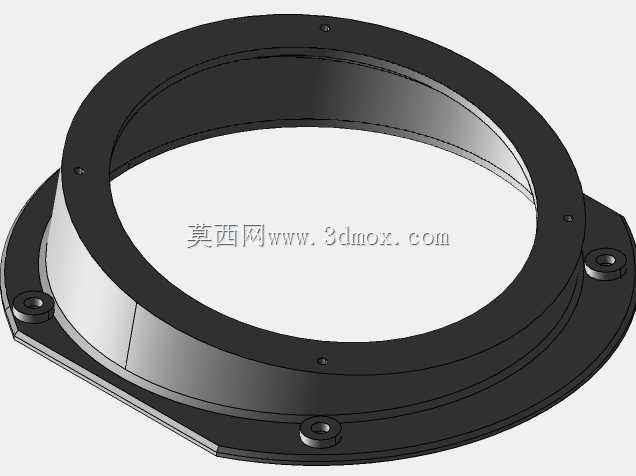

　　设计过程中，首先对特斯拉Model S的车门钣金安装位进行了实车测绘，确认了固定孔的孔距、安装面的凹凸轮廓、以及扬声器安装后与内饰板、车窗升降机构之间的安全间隙，确保支架安装后不会干涉车窗的正常升降，也不会顶到车门内饰板造成装配缝隙不均的问题。针对扬声器的适配性，支架的中心开孔与扬声器安装孔位采用通用化设计，除了适配160毫米规格的JBL品牌扬声器外，常规尺寸的同规格 aftermarket扬声器单元都能通过对应的孔位进行固定，孔位周边做了加厚处理，避免螺丝锁紧时出现支架开裂的问题，同时在支架与扬声器、支架与钣金的接触面上预留了缓冲垫的安装空间，进一步阻隔振动传递，减少异响产生的概率。

　　安装边界方面，支架整体厚度控制在合理范围内，安装后不会过度占用车门内部的空腔空间，不会影响车门内部线束的布置以及防水膜的贴合，支架的边缘做了圆角处理，避免施工过程中划伤施工人员的手部或者车门内部的线束、防水膜。针对3D打印的生产工艺，支架的结构做了适配无支撑打印的优化，打印过程中不需要添加额外支撑结构，降低打印后的后处理工作量，同时保证支架各个部位的结构强度均匀，不会因为支撑去除造成局部强度不足的问题。实际装车测试中，这款支架能够稳定固定后装的3欧姆阻抗扬声器单元，即使在大音量播放低频信号时，支架也没有出现明显的共振形变，扬声器的固定牢固度完全满足日常行驶的颠簸工况要求，解决了此前改装扬声器时需要自行切割转接板、定位不准的痛点，对于想要升级特斯拉Model S车载音响系统的改装从业者或者车主来说，是一款实用性极强的适配结构件，不需要具备专业的钣金加工能力，仅通过桌面级FDM 3D打印机就能完成生产，大幅降低了这类小众适配配件的获取成本。
