多联拨动开关防护结构设计

　　在工业控制机柜、小型设备电控面板、测试台架的电气控制区域，外露的拨动开关很容易被误触，轻则导致设备非计划停机、测试参数清零，重则引发设备动作误触发带来的安全隐患，这类问题在车间现场运维、设备调试阶段尤为常见——操作人员手持工具侧身经过面板、搬运物料剐蹭、清洁作业误碰，都可能拨动开关改变通断状态。这款多联拨动开关防护结构，就是针对这类场景做的定向设计，适配通用250VAC-15A、125VDC-20A规格的大电流拨动开关，六联并排的布局刚好对应多回路独立控制的面板需求，不用逐个开关做单独防护，整体安装效率更高。

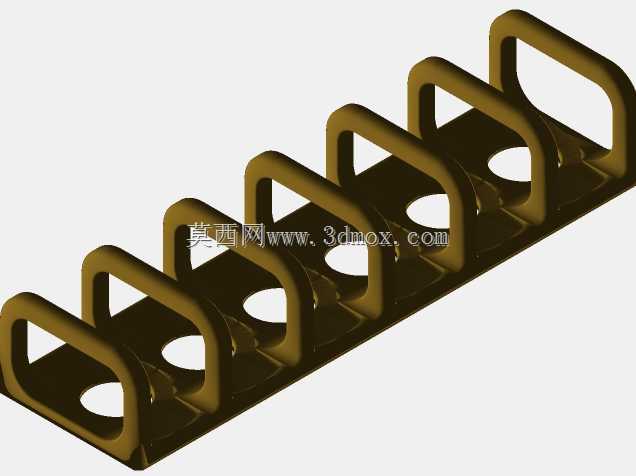

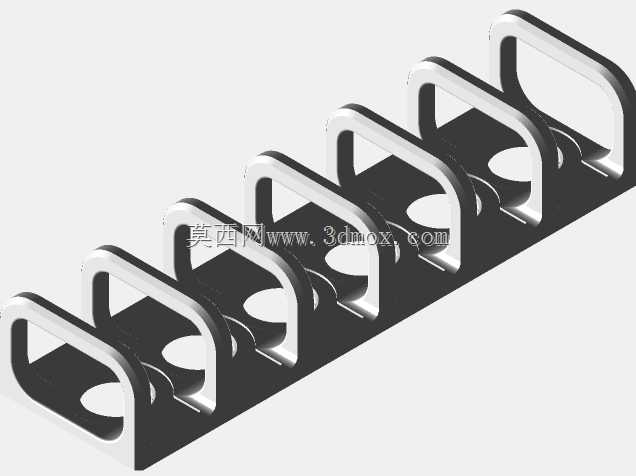

　　从结构设计来看，防护架采用U型提手式的围挡结构，每个开关对应独立的围挡空腔，围挡高度刚好高出开关拨柄顶端3mm左右，既不会阻碍操作人员用手指正常拨动开关，又能完全阻挡横向的剐蹭冲击力——哪怕是直径10mm的工具杆从侧面划过，也会先碰到防护架的金属围挡，不会直接接触到开关拨柄。围挡底部做了定位凸台，和开关基座的安装卡槽完全匹配，安装时不需要额外打孔，直接卡在开关并排安装的基座缝隙里就能定位，配合底部的双面胶或者少量硅橡胶点固，就能完全固定，不会因为长期操作出现移位。

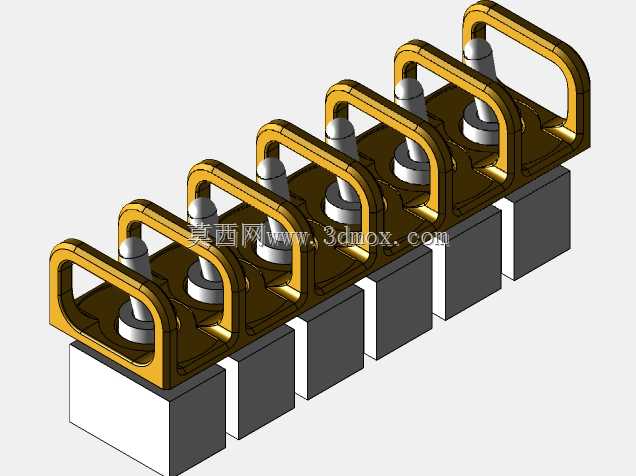

　　设计时特意保留了开关原有的ON/OFF标识盖的安装空间，围挡内侧和开关拨柄之间留了1.5mm的间隙，不管是拨柄拨到ON位还是OFF位，都不会和防护架产生运动干涉，操作人员不用改变原有的操作习惯，指尖从围挡上方伸入就能完成拨动手势，和操作无防护的开关手感几乎没有差异。防护架的边角全部做了R2的圆角处理，没有尖锐的棱边，避免操作人员操作时刮伤手指，表面做了金黄色的钝化处理，在深色的电控面板上辨识度很高，能直观提醒操作人员这里是开关控制区域，也能快速识别防护架是否出现变形、移位。

　　从安装边界来看，单联防护单元的宽度和对应开关的安装间距完全匹配，六联整体的长度刚好覆盖六个并排安装的标准拨动开关的总宽度，安装后不会超出开关基座的外轮廓，不会占用面板上其他按钮、指示灯的安装空间，防护架的总高度低于面板上常见的急停按钮、旋钮的高度，不会影响其他元件的操作。底座部分做了下沉式的避让槽，刚好容纳开关基座高出面板的部分，安装后防护架底面和面板表面完全贴合，没有缝隙，不会积累灰尘、切削液等杂物，日常清洁用抹布直接擦拭即可，不用担心杂物进入缝隙影响开关动作。

　　在实际使用场景中，这类防护结构特别适合安装在车间生产设备的侧边操作面板、自动化线体的本地控制盒、测试设备的参数切换面板上，这些区域人员走动频繁，工具、物料剐蹭的概率高，误触开关带来的生产损失远大于防护结构本身的成本。相比市面上常见的单开关透明防护盖，这种一体式多联防护结构没有翻盖的铰接结构，不会出现翻盖断裂、弹簧失效的问题，长期使用的可靠性更高，操作步骤也更少，不需要掀开盖子就能直接操作开关，不会增加操作人员的动作负担。

　　结构建模时对每个配合面都做了公差适配，围挡和开关拨柄的间隙按照机械设计的最小安全间隙设定，既保证运动无干涉，又尽量缩小空隙，避免细导线、金属碎屑从缝隙掉入引发开关短路。防护架的壁厚设置为1.5mm，采用常用的铝合金或者工程塑料加工都能满足强度要求，横向受力100N时不会出现永久变形，完全能抵御日常操作中的剐蹭、碰撞冲击力。六联的布局也可以根据实际面板的开关数量做裁剪，模型里的每个防护单元都是独立参数化的，调整阵列数量就能适配四联、八联等不同开关数量的面板需求，不用重新做整体结构设计。
