RoboCup赛事专用平行夹持机械爪结构

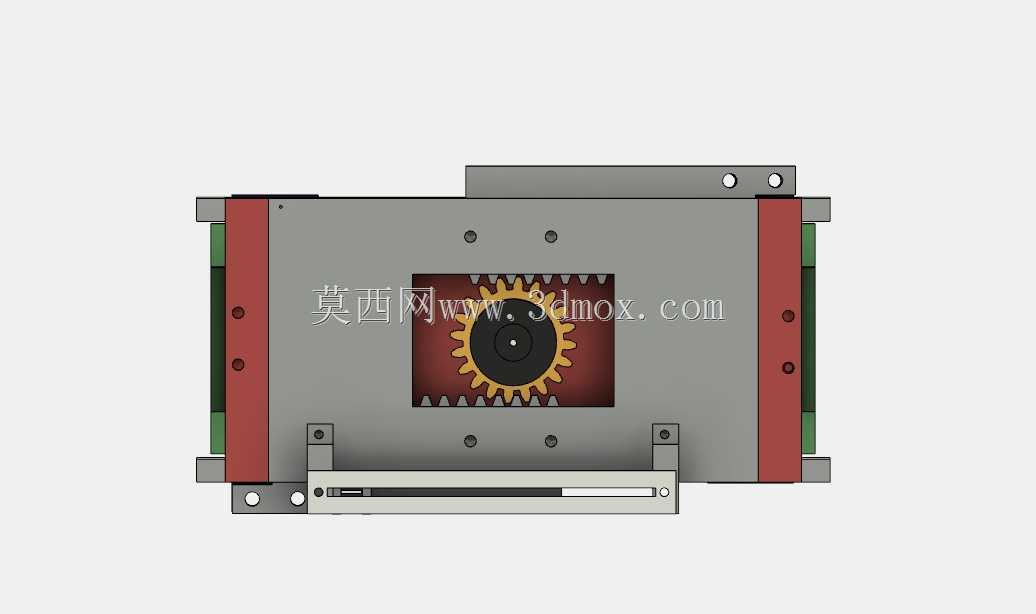

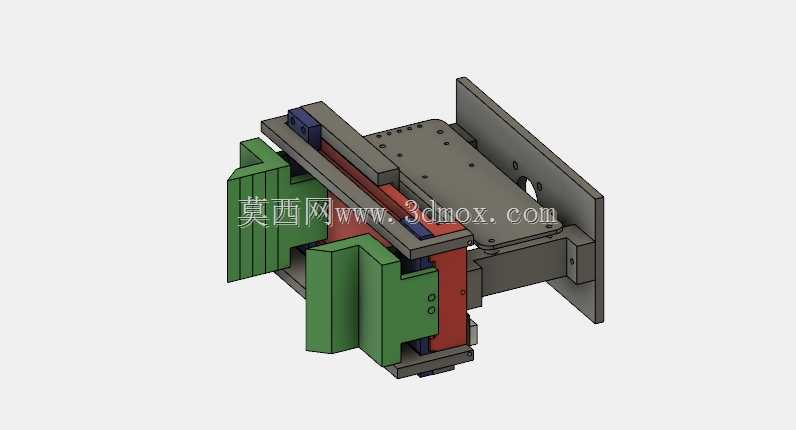

　　这款夹持结构主要面向RoboCup类机器人竞赛场景设计，作为小型移动机器人的末端执行部件使用，核心作用是完成赛事场景中标准赛事物料的拾取、转运与放置动作，适配赛事中常见的柱状、块状轻质物料的夹持需求，也可迁移用于小型桌面自动化分拣工位的轻载取放作业。从结构布局来看，该夹持器采用双侧平行夹指的驱动布局，两侧夹指通过线性导轨实现同步开合动作，避免单指驱动带来的夹持偏载问题，夹指内侧预留了防滑结构安装位，可根据夹持物料的表面特性粘贴防滑垫或者加装软质接触块，防止硬质夹指刮伤物料表面或者出现夹持打滑的情况。整体安装基准位于结构后侧的立式安装板上，安装板上预留了多组不同间距的安装孔位，既可以通过螺栓直接固定在机器人末端的法兰输出端，

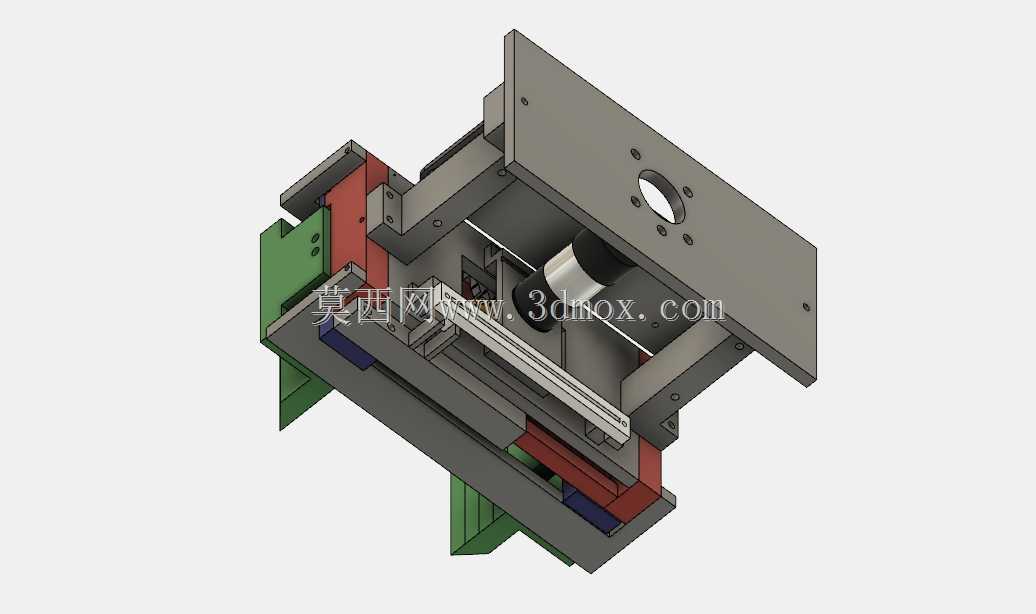

　　也可以搭配转接板适配不同规格的机械臂输出接口，安装板的平面度公差控制在0.05mm以内，保证夹持器安装后与机器人末端的同轴度，减少动作过程中的偏摆误差。驱动部分采用内置线性传动的布局，传动组件隐藏在夹指后方的主体框架内，避免外露结构在赛事对抗或者工位作业中被异物卡滞，主体框架采用分层式设计，上层为传动组件安装腔，下层为导轨固定基准面，两层结构通过定位销完成装配定位，保证装配后导轨的平行度误差不超过0.02mm每百毫米行程，确保夹指开合过程中无卡滞、无窜动。夹指部分采用模块化快拆设计，每侧夹指通过两颗内六角螺栓固定在滑动座上，可根据不同的夹持需求更换不同长度、不同夹持面形状的夹指，比如针对圆柱形物料更换V型槽夹指，

　　针对薄片状物料更换平口夹指，无需拆解主体传动结构即可完成夹指更换，大幅提升场景适配效率。从安装边界来看，该夹持器整体横向最大宽度在夹指完全闭合状态下控制在120mm以内，纵向伸出长度从安装板基准面到夹指最前端不超过100mm，整体厚度控制在65mm以内，整体重量控制在300g以内，不会给小型竞赛机器人或者桌面机械臂带来过大的负载负担，适配负载1kg以内的小型机器人末端使用。开合行程方面，单侧夹指的有效行程为20mm，双侧总开合行程可达40mm，可夹持最大宽度40mm以内的块状物料，或者直径35mm以内的柱状物料，夹持力可通过驱动端的输出参数进行调节，最小夹持力可控制在5N以内，避免夹坏轻质泡沫类赛事物料，最大夹持力可达30N，

　　满足硬质塑料、金属小件的夹持需求。设计过程中充分考虑了小型机器人的走线需求，在主体框架的后侧预留了走线槽位，驱动部件的线缆可通过走线槽从安装板的预留孔位穿出，连接到机器人本体的控制端，避免线缆外露在夹指动作区域被夹扯或者剐蹭到周边障碍物。所有活动部件的配合间隙都经过反复校核，滑动座与导轨之间采用预压配合设计，消除反向间隙，保证夹指开合的位置重复精度可达0.1mm以内，满足赛事中精准放置物料的精度要求，比如将物料精准投入直径仅比物料大2mm的目标容器内。结构件的材质选择上，主体框架和安装板采用6061铝合金加工而成，在保证结构强度的同时尽可能降低整体重量，夹指部分可根据需求选择3D打印PLA材质或者铝合金材质，3D打印夹指适合快速迭代修改的竞赛调试阶段，铝合金夹指适合长期固定使用的作业场景。在实际装配调试过程中，需要先将导轨固定在主体框架的基准面上，打表检测导轨的直线度，确认符合精度要求后再安装滑动座和夹指，随后调整传动组件的预紧力，保证夹指开合全程阻力均匀，无卡顿点，最后将安装板与机器人末端连接，校准夹指的中心位置与机器人末端的工具坐标中心点重合，确保机器人运动学解算的准确性。该结构没有冗余的设计部件，所有零件都承担明确的功能作用，没有为了外观增加不必要的装饰结构，整体紧凑可靠，能够适应竞赛场景中快速启停、频繁动作的使用需求，也能满足桌面自动化工位长时间连续作业的稳定性要求。
