适配1.27mm孔径管路的路厄锁连接套件

　　在小口径流体传输场景中，管路连接的可靠性直接决定整套系统的运行稳定性，尤其是1.27mm（0.050英寸）这类极小通径的管路，常规接头的密封冗余量不足，很容易在压力波动、管路拉扯工况下出现渗漏、脱开问题，这套路厄锁结构的连接套件，正是针对这类小通径管路的快接需求设计。

　　从实际应用场景来看，这类小通径路厄锁接头覆盖的工况跨度极大，实验室分析仪器的试剂输送支路、医用体外诊断设备的样本流路、SLA打印设备的光敏剂供料管路、小型气动控制回路的信号气路，都会用到这类适配1.27mm管径的连接组件。不同于大口径管路接头优先考虑通流效率的设计逻辑，小通径接头的设计核心首先是连接后的锁止可靠性，其次是密封面的贴合精度，最后还要兼顾反复插拔后的磨损余量。

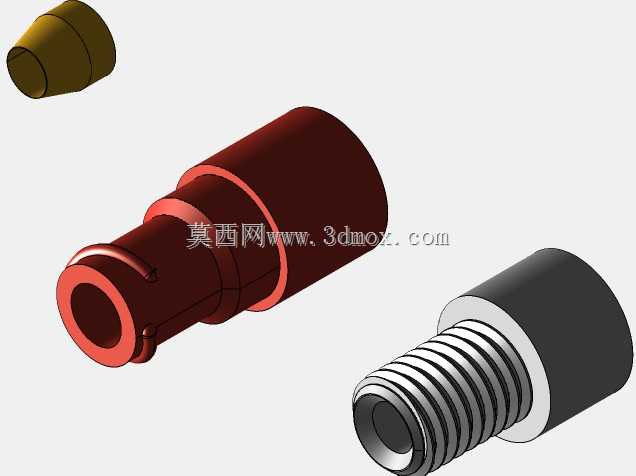

　　这套连接套件的设计思路完全围绕小口径管路的使用痛点展开：首先是锁止结构采用路厄锁的经典锥面配合加旋转锁止逻辑，公头的外锥面与母头的内锥面在插合时会形成线性密封带，锥度匹配经过反复校核，既不会因为锥度过大导致插合力矩过高、操作费力，也不会因为锥度过小导致密封比压不足、出现渗漏。锥面的表面粗糙度要求控制在Ra0.8以内，避免微观凹凸形成渗漏通道，这一点对于输送低粘度流体、气体的场景尤为重要——哪怕是微米级的缝隙，在带压工况下都可能出现慢渗问题。

　　锁止部分的卡扣结构做了针对性的尺寸优化，旋转到位后卡扣的卡合量预留了0.3mm的磨损余量，即便是采用PEEK这类工程塑料通过SLA工艺打印制作，经过上百次插拔后，卡扣的磨损量也不会超过预留余量，不会出现锁止失效的问题。很多人在3D打印这类小尺寸接头时容易忽略卡扣的应力集中问题，这套套件在卡扣的根部做了R0.2的圆角过渡，避免反复插拔时根部出现应力发白、断裂的问题，同时卡扣的按压面做了防滑纹理，戴手套操作时也能轻松完成旋转锁止动作。

　　从安装边界来看，这套接头的整体外径控制在4.2mm以内，相邻接头的安装中心距只需要预留5mm的空间即可完成操作，非常适合集成在阀岛、多通道流体板这类安装空间极度紧凑的部件上。接头尾部的管路连接段做了三段环形倒刺，倒刺的高度为0.25mm，适配内径1.27mm的软质管路（硅胶管、PTFE小管、PU气动小管都可适配），管路套入后倒刺会嵌入管路内壁，即便管路内存在1bar以内的工作压力，也不会出现管路脱开的问题；如果是硬质管路连接，倒刺段也可以搭配厌氧胶使用，进一步提升连接强度。

　　考虑到很多使用者会采用SLA工艺快速制作样件验证，这套模型在设计时特意将所有壁厚控制在1.2mm以上，既不会因为壁厚过薄导致打印时出现变形、缺料，也不会因为壁厚过大增加不必要的材料消耗。打印完成后只需要对锥面做简单的抛光处理，去除打印层纹带来的微观不平，再经过酒精浸泡、紫外后固化，就可以直接投入测试使用。这里需要特别注意，树脂类3D打印件在打印完成后表面会残留未完全固化的粉末状树脂残留，尤其是锥面、卡扣缝隙位置的残留，如果不彻底清理，在使用过程中残留颗粒脱落会进入流路，堵塞1.27mm的小通径管路，造成整个流路失效，因此样件制作完成后必须用高压气流反复吹扫流道和配合缝隙，再用溶剂冲洗干净后再投入使用。

　　在实际选型使用时，需要根据输送介质的特性匹配制作材料：如果是输送常规化学试剂、医用样本，PEEK材质是最优选择，耐化学腐蚀性能优异，且尺寸稳定性好；如果是气动回路、非腐蚀性流体的测试场景，用常规光敏树脂打印即可满足需求；如果是长期带压工作的工况，也可以采用不锈钢材料通过机加工方式制作，模型的所有尺寸公差都预留了机加工的余量，不需要额外调整尺寸就可以直接出图加工。

　　不同于市面上常规的标准路厄接头，这套套件专门针对1.27mm的极小管径做了流道优化，接头内部的流道没有做缩径处理，整个通径保持1.27mm的恒定尺寸，不会因为接头位置的通径变化造成流阻增大、流体残留的问题，这对于需要精确控制流体流量、避免样本交叉污染的分析类设备来说尤为重要——很多市售小通径接头为了保证结构强度，会在接头位置缩小通径，不仅会增加流阻，还会在变径位置形成流体死区，残留的流体会造成不同批次样本的交叉污染，影响检测结果的准确性。

　　安装操作时不需要额外的工具，只需要将管路套入接头尾部的倒刺段，再将公母头对准插合后旋转90度即可完成锁止，拆卸时反向旋转90度就可以直接拔开，单人单手即可完成操作，非常适合需要频繁更换管路、快速对接的测试场景。整套组件的所有棱角都做了倒钝处理，没有尖锐的边角，操作时不会划伤管路或者操作人员的手套，在洁净车间、实验室这类对操作安全性要求较高的场景下使用也完全符合要求。
