双4010涡轮ZAV气流散热组件结构设计

　　这套双4010涡轮搭配的ZAV气流结构，主要面向桌面级FDM3D打印设备的挤出端散热场景，解决常规单风扇散热覆盖不足、气流分散导致的打印件翘边、耗材冷却不均问题。在实际打印作业中，PLA、PETG等耗材挤出后需要快速均匀冷却定型，尤其是打印悬空结构、薄壁件时，单侧气流容易造成模型单侧冷却过快产生内应力，出现层纹偏移、边角塌陷的问题，这套结构通过双侧涡轮风扇的布局，让气流从挤出喷嘴两侧对称导出，覆盖喷嘴周边的打印成型区域，避免单侧气流带来的成型缺陷。

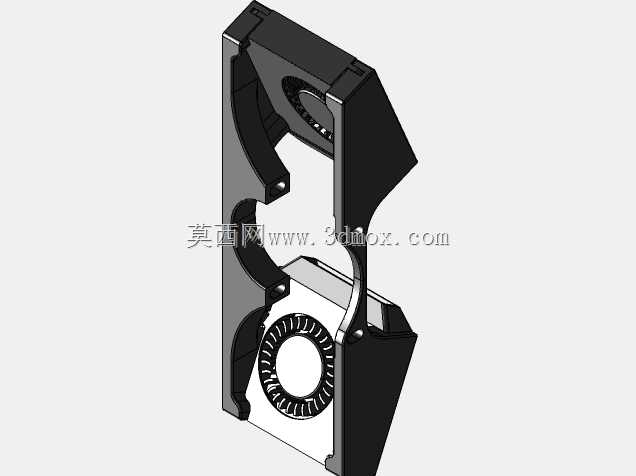

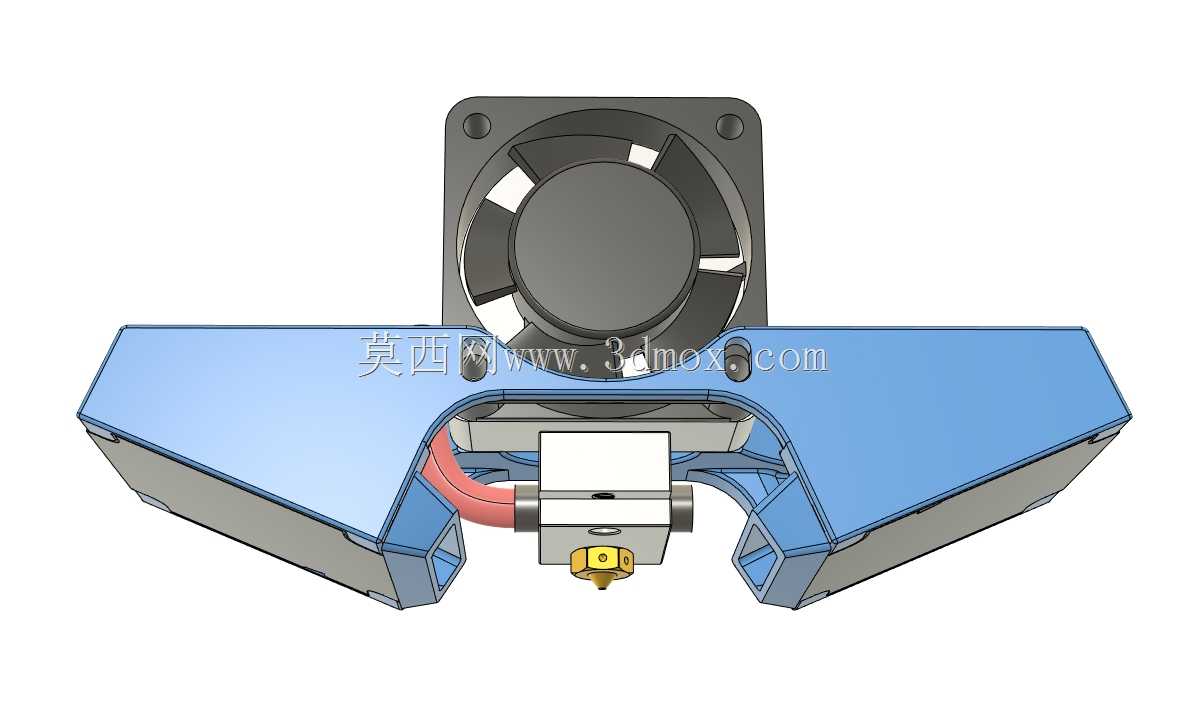

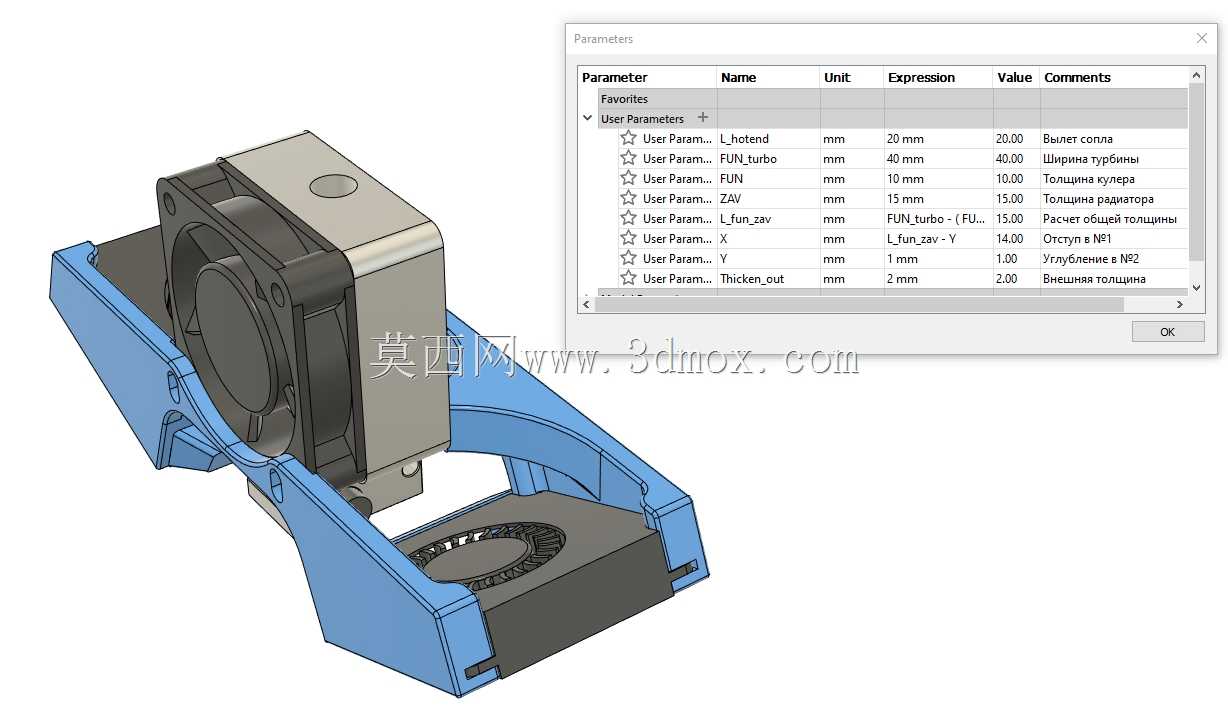

　　从设计思路来看，整体结构采用对称式悬臂布局，两个4010规格的涡轮风扇分别固定在两侧的蓝色导流壳体内，导流壳体的曲面造型经过气流走向优化，将风扇吹出的径向气流通过内部流道收拢，导向喷嘴正下方的成型区域，减少气流在传输过程中的耗散。中间的连接座直接适配挤出头的安装位，预留了喉管、加热块、热敏线的走线空间，红色的导气管路可对接辅助气路，针对特殊耗材打印时可接入压缩空气增强冷却效果，底部的喷嘴固定位兼容常规E3D规格的热端组件，不需要额外修改原有挤出机的安装尺寸，可直接替换原有单风扇散热结构。

　　安装边界方面，整体结构以挤出头安装面为基准，双侧风扇向外延伸的总宽度控制在120mm以内，不会与打印机的X轴运动导轨、限位结构产生干涉，导流壳体底部距离喷嘴尖端的高度预留了15mm的安全间隙，打印过程中Z轴抬升、XY轴快速移动时不会刮蹭到已打印的模型表面。风扇固定位采用标准40mm风扇的孔距设计，螺丝孔位预留了M3螺丝的安装沉台，不需要额外做螺母预埋，直接用自攻螺丝即可完成风扇固定，中间的连接座与热端的配合面做了0.2mm的公差余量，装配时不需要额外打磨即可顺利卡入，同时预留了走线槽，热敏电阻、加热棒的线材可以顺着导流壳体的内侧走线，避免运动过程中线材剐蹭打印平台。

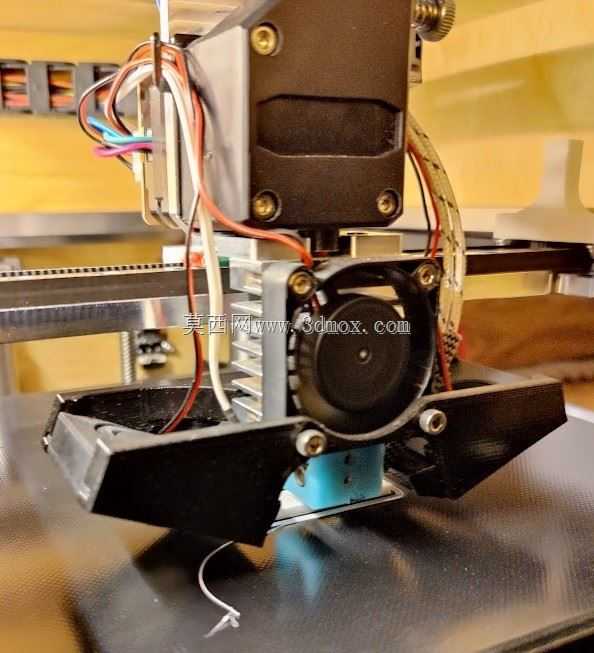

　　实际使用场景中，这套结构除了常规PLA耗材打印，在打印柔性耗材TPU时，对称气流可以避免耗材挤出后因为冷却不及时出现的粘喷嘴、拉丝问题，高速打印时双侧风扇的总风量比单风扇提升60%以上，能够匹配300mm/s以上的打印速度下的冷却需求，不会因为冷却不足导致层间结合力下降。导流壳体的造型做了圆角过渡处理，没有尖锐的棱角，日常维护拆装时不会划伤手部，壳体上预留的观察缺口可以直接看到喷嘴的工作状态，不需要拆卸散热结构就能观察耗材挤出情况，方便调试打印参数、清理喷嘴残留耗材。结构整体采用轻量化设计，双侧导流壳体的壁厚控制在2mm，整套组件不含风扇的重量不到30g，不会增加X轴运动单元的负载，避免因为运动部件过重导致的打印丢步、异响问题。
