3D打印机挤出端散热铝块结构设计

项目分类:3D打印机 发布时间:2024-04-08 ID:745543
  • 3D打印机挤出端散热铝块结构设计
  • 3D打印机挤出端散热铝块结构设计

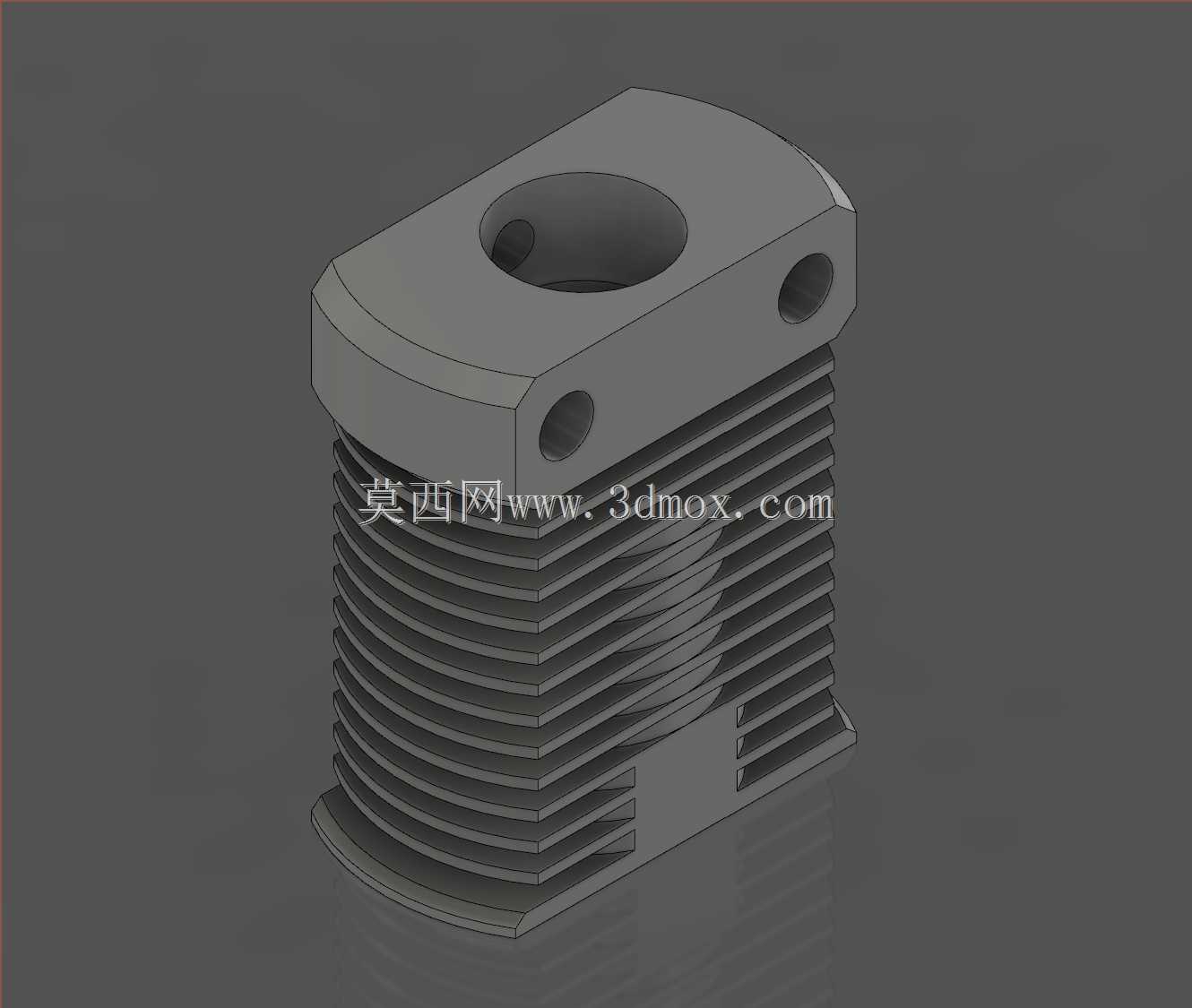

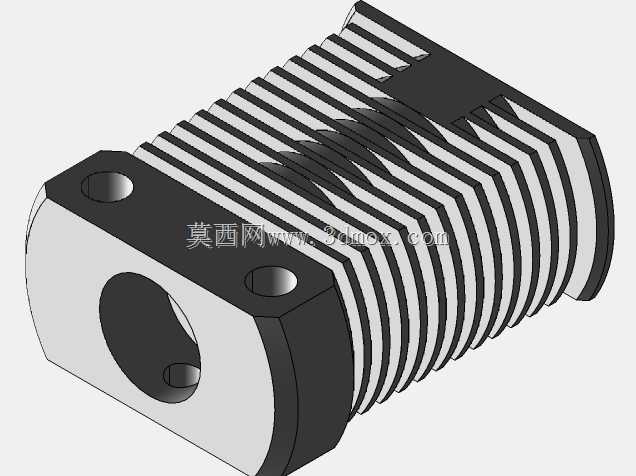

  在FDM熔融沉积型3D打印机的热端系统里,这类散热块是衔接冷端送丝机构与热端熔融腔体的核心衔接零件,直接决定了耗材送进过程的温度梯度稳定性,是避免耗材提前膨胀堵头、保障长时间连续打印可靠性的关键结构件。日常桌面级FDM设备运行时,热端加热块的温度通常维持在190-260摄氏度区间,若热量沿着喉管向上传导至送丝路径,会让未进入熔融腔的耗材提前软化膨胀,卡在送丝通道内造成断料、堵头故障,这类散热块的核心作用就是通过鳍片结构快速导出喉管上传的热量,在喉管段建立足够陡峭的温度差,让耗材在进入熔融腔之前始终保持固态刚性,保障送丝轮的挤压力能够顺畅传递到熔融出口。从结构设计逻辑来看,这款散热块采用一体化铝合金铣削成型的方案,

  主体上部为带圆角的矩形安装基座,基座中心开有贯穿的喉管安装孔,孔位公差控制在H7级别,能够与标准外径的金属喉管实现过渡配合,保证装配同轴度的同时,最大化降低接触热阻,让喉管的热量能够快速传导到散热块本体。基座侧面预留的两个横向小孔是风扇导风安装位,可适配常规3010或4010规格的轴流散热风扇,通过侧向吹风直接带走鳍片上蓄积的热量,不需要额外设计复杂的导风罩就能形成稳定的散热风道。下部的鳍片结构采用等间距平行排布设计,鳍片厚度控制在1.2mm,相邻鳍片间隙2mm,既保证了足够的散热接触面积,又不会因为鳍片过密导致风阻过大、气流无法穿透鳍片间隙带走热量,鳍片边缘做了微小的倒角处理,避免装配过程中割伤操作人员的线材或手指。

  从安装边界来看,这款散热块的上部基座宽度适配市面上绝大多数乐积系列挤出头的安装支架尺寸,中心喉管孔的轴线与下部鳍片的同轴度公差控制在0.05mm以内,装配后不会出现喉管偏斜导致的喷嘴与打印平台不垂直问题。基座侧面的安装孔位间距与标准挤出机固定座的孔位完全匹配,不需要额外打孔修改就能直接替换同规格的原厂散热块,适配近程挤出和远程挤出两种不同的送丝结构。在实际设备运行场景中,这类散热块的散热效率直接影响打印过程的稳定性,尤其是在打印PLA这类对温度梯度敏感的耗材时,若散热不足导致喉管温度超过60摄氏度,耗材就会在喉管内软化,造成送丝打滑、出丝不均,打印件表面出现鼓包、缺料等缺陷;而打印ABS、PETG等需要更高热端温度的耗材时,

  足够的散热能力也能避免热量上传导致的挤出机齿轮温度过高,减少齿轮咬合耗材造成的碎屑堆积问题。设计过程中特意将基座与鳍片的衔接位置做了圆弧过渡处理,避免直角位置出现应力集中,在设备长时间运行受热、风扇持续振动的工况下,不会出现鳍片根部开裂的问题。同时整个散热块的外表面做了喷砂氧化处理,在提升表面辐射散热能力的同时,也能避免铝制基体在潮湿环境下出现氧化锈蚀,延长零件的使用寿命。不同于市面上常见的圆形截面散热块,这款采用腰型截面的鳍片设计,在相同安装高度下能够获得更大的散热面积,同时侧向的平面结构更方便安装温度传感器,实时监测散热块的温度变化,配合设备的固件实现散热风扇的转速自动调节,在设备待机时降低风扇转速减少运行噪音,打印大流量模型时提高风扇转速保障散热效率。在装配逻辑上,喉管从散热块中心孔穿入后,下端与加热块螺纹连接,上端与送丝接头衔接,散热块本身通过侧面的固定螺丝锁定在挤出机支架上,所有安装面的平面度控制在0.02mm以内,保证装配后各个部件的同轴度,避免出现送丝阻力过大的问题。鳍片的排布方向与散热风扇的吹风方向平行,气流进入鳍片间隙后能够沿着鳍片表面顺畅流动,不会形成紊流区,每一片鳍片的热量都能被气流充分带走,实测在240摄氏度热端温度、满速打印的工况下,散热块上部的温度能够稳定维持在40摄氏度以下,完全满足各类常用FDM耗材的打印温度梯度要求。
