ISO公制M30x3螺纹热水瓶密封塞结构

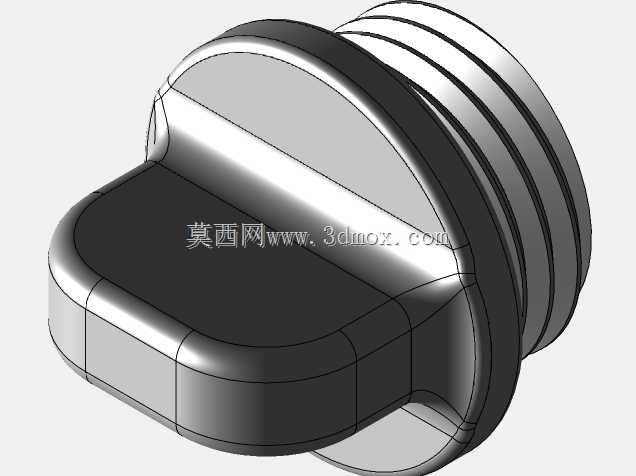

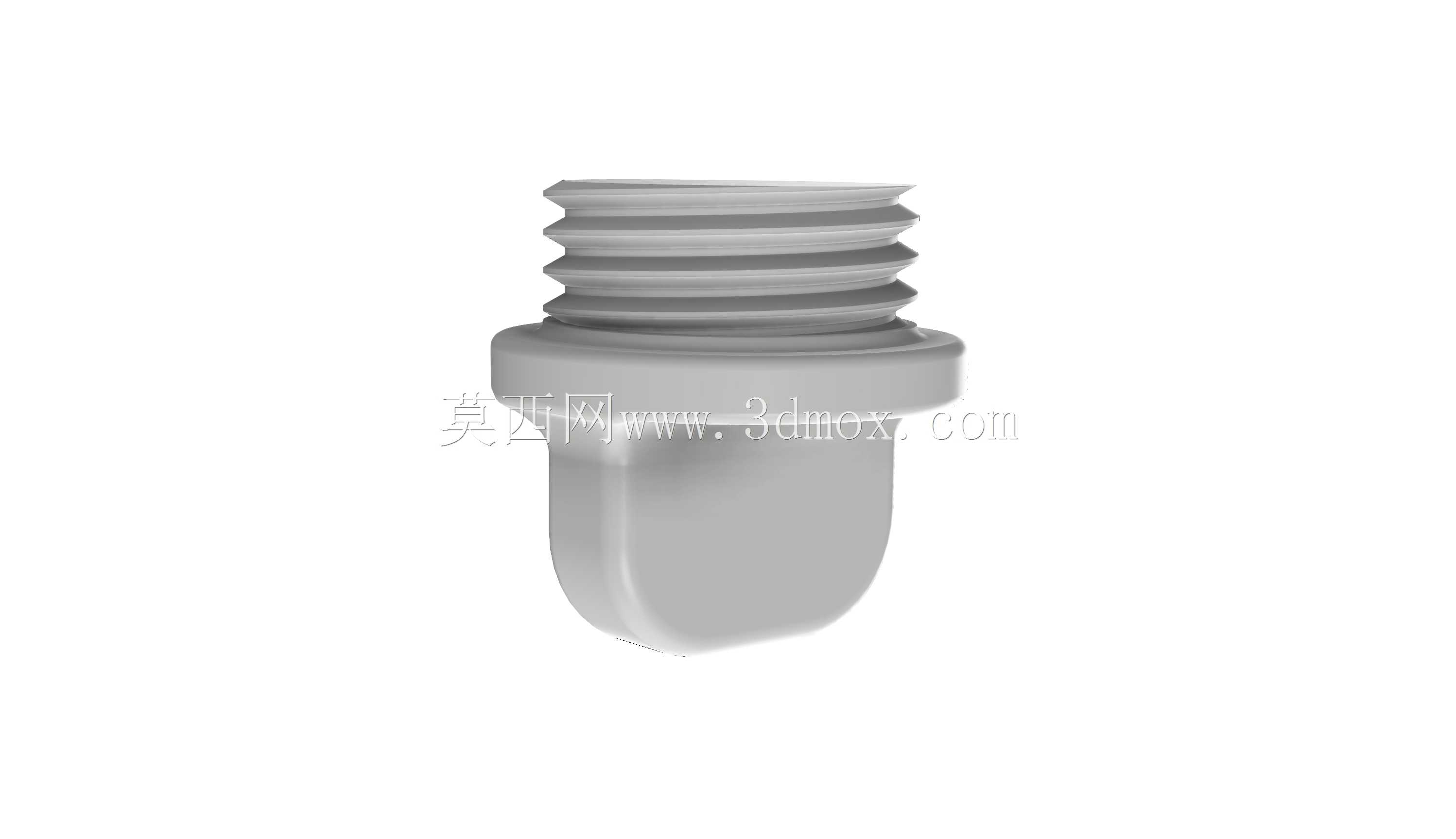

　　日常储水保温类容器的瓶口密封部件，核心作用是实现盛装高温液体容器的瓶口闭合，阻断瓶内介质与外界的热对流、热传导路径，同时避免盛装液体在容器倾斜、倒置过程中出现渗漏，是民用保温储水容器、小型工业恒温储液装置瓶口部位的核心配套零件。这款密封塞采用外螺纹旋合结构，匹配ISO公制M30x3标准螺纹参数，螺纹牙型角60度，螺距3毫米，螺纹公称直径30毫米，设计过程中充分考虑了螺纹旋合的顺畅性与密封可靠性的平衡，螺纹段的公差带选用中等配合精度，既不会因为配合过紧导致高温环境下螺纹胀接后难以旋开，也不会因为配合间隙过大出现密封失效漏液的问题。塞体下部的伸入段采用圆弧过渡的柱形结构，外形尺寸与对应瓶口的内部容纳腔完全匹配，

　　伸入段的外壁预留了软质密封垫的安装槽位，实际装配时可在该位置套入食品级硅胶密封圈，当螺纹旋紧到位时，密封圈被压合在塞体法兰端面与瓶口上端面之间，同时伸入段与瓶口内壁形成径向贴合，实现端面与径向双重密封，大幅提升高温液体盛装时的密封稳定性。塞体上部的法兰边直径大于螺纹大径，作为旋合行程的硬限位，当螺纹旋紧到设定位置时，法兰下端面与瓶口上端面贴合，避免旋合过度导致螺纹滑牙或者塞体掉入瓶内的问题，法兰边的厚度经过力学核算，能够承受日常使用中手动旋紧的扭矩，不会出现法兰断裂、变形的情况。从实际应用场景来看，这类螺纹式密封塞除了民用热水瓶之外，还可适配实验室小型恒温水浴装置的储液瓶口、小型餐饮设备的保温储液仓口、

　　户外便携保温储水罐的瓶口等场景，相比传统的软木塞、按压式橡胶塞，螺纹旋合结构的密封可靠性更高，在容器出现晃动、倾斜甚至短时倒置的情况下，不会因为塞体松动出现漏液，同时螺纹结构的耐磨性能更好，长期反复旋合使用也不会出现密封性能快速衰减的问题。设计过程中针对螺纹起始端做了导向倒角处理，用户在旋合塞体时不需要刻意对齐螺纹牙位，只要将塞体放置在瓶口位置轻压旋转，就能顺利导入螺纹副，降低日常使用的操作难度；塞体顶部的圆弧过渡结构，一方面避免了尖锐棱角在使用过程中划伤用户手部，另一方面也减少了顶部的积灰死角，日常清洁更加方便。安装边界方面，这款密封塞要求适配的瓶口内螺纹精度不低于6H级，瓶口上端面的平面度公差控制在0.1毫米以内，

　　瓶口内部的容纳腔深度要大于塞体伸入段长度2毫米以上，避免塞体旋紧到位后下端与瓶内结构出现干涉；螺纹段的有效旋合长度设计为5个螺距，也就是15毫米，足够的旋合长度能够保证在盛装100摄氏度高温液体时，瓶内产生的微小蒸汽压力不会将塞体顶出，同时手动旋开时不需要施加过大的扭矩，符合日常使用的人机工程要求。塞体的基础结构采用一体成型设计，没有多余的拼接缝隙，不会在长期使用过程中积存水垢、污渍，整体结构的壁厚均匀分布，螺纹段壁厚3毫米，伸入段壁厚2.5毫米，法兰边厚度4毫米，均匀的壁厚设计在采用注塑成型工艺生产时，不会出现局部缩痕、翘曲的问题，成型后的零件尺寸稳定性更好，批量生产时的良品率更高。针对高温使用场景，塞体的结构设计预留了0.2毫米的热胀补偿间隙，当接触100摄氏度高温液体时，塞体材料出现的热膨胀量会被预留间隙吸收，不会出现因为材料膨胀导致螺纹卡死、无法旋开的情况；同时塞体伸入段的下端采用圆弧收头，不会在塞体伸入瓶口的过程中剐蹭瓶口内壁的密封涂层或者内胆壁，避免长期使用造成瓶口内壁损伤影响密封效果。
