12V直流电机L型立式安装固定夹座

　　在小型自动化设备、桌面级实验装置、DIY机电改造项目里，小功率12V直流电机的安装固定一直是容易被忽略却直接影响设备运行稳定性的环节——不少新手做结构时直接用扎带、热熔胶固定电机，运行一段时间后就会出现电机移位、输出轴同轴度偏差、震动噪音变大的问题，严重时甚至会导致传动带脱落、齿轮打齿。这款L型结构的电机固定夹，就是针对小尺寸12V直流电机的安装痛点设计的专用固定构件。

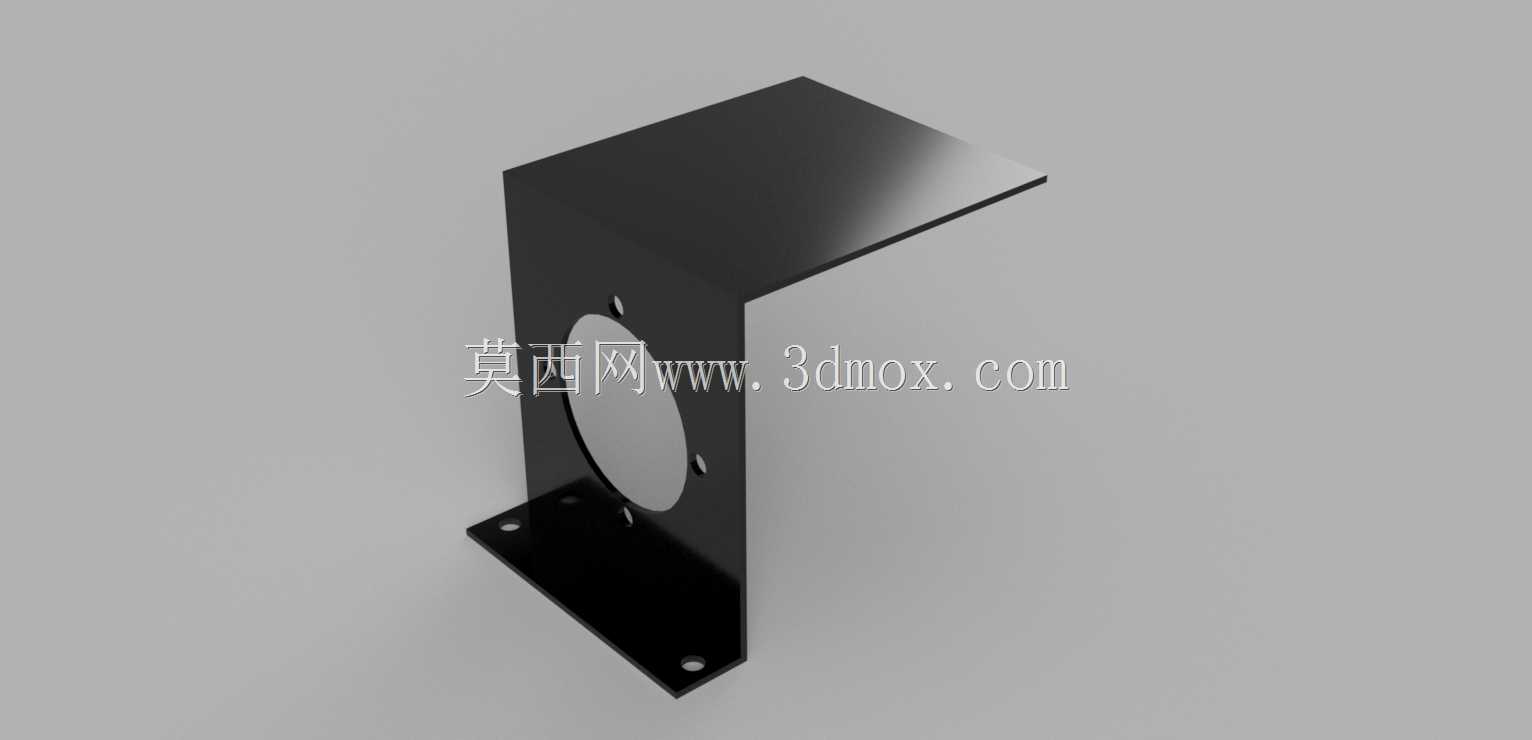

　　从结构形态来看，夹座采用垂直折弯的L型钣金构型，竖直立面开有适配电机圆柱外壳的圆形通孔，孔周均匀分布四个小安装孔，用来穿设螺丝锁紧电机端盖的安装位，避免电机在孔内发生周向转动或者轴向窜动；水平底面延伸出带两个安装孔的固定翼，用来将整个夹座锁定在设备机架、安装基板或者工作台面上。这种分体式锁紧的设计思路，其实是把电机的径向定位和整个夹座的基面固定做了功能拆分：竖直面负责约束电机的五个自由度，只保留电机输出轴的旋转自由度，水平面负责把整个电机组件的载荷传递到安装基础上，避免电机自身重量或者输出扭矩带来的倾覆力矩影响固定可靠性。

　　实际应用场景里，这类固定夹适配的大多是外径30mm到40mm区间的小型12V直流电机，常见于小型传送带驱动、桌面机械臂关节动力、3D打印机挤出机构、小型水泵驱动、智能小车动力单元这些场景。设计时特意把竖直立面的高度做了加高处理，圆形安装孔的位置距离底面有足够的高度差，能给电机输出端连接的联轴器、同步轮、小齿轮留出足够的装配空间，不会出现传动件和安装基面干涉的问题；水平固定翼的安装孔做了长圆孔的冗余设计吗？不，从模型结构看是两个圆孔，孔位间距匹配通用2020铝型材的槽位间距，也适配常见的亚克力安装板、木板基板的孔位排布，安装时不需要额外做孔位适配，直接用M3或者M4的内六角螺丝就能锁紧。

　　很多人做小型电机安装时容易犯的错误是只固定电机的一个端面，导致电机运行时尾部产生晃动，这款夹座的圆形通孔深度刚好覆盖电机端盖到机身中部的位置，相当于给电机机身做了半包围的径向支撑，能有效抵消电机转子高速旋转时产生的径向震动，降低运行噪音的同时，也能延长电机输出端轴承的使用寿命。夹座的折弯处做了小半径的圆角过渡，避免钣金折弯处的应力集中，长期承受电机震动载荷也不会出现折弯处开裂的问题；所有安装孔的边缘都做了去毛刺处理，穿螺丝时不会出现卡滞，也不会划伤安装人员的手部。

　　从安装边界来看，这款夹座占用的安装面积极小，水平投影尺寸大概在60mm*40mm左右，竖直方向的高度根据适配电机的长度调整，不会过多占用设备内部的安装空间，对于内部空间紧凑的小型设备来说非常友好。安装顺序上，建议先把电机固定到竖直立面的安装孔上，锁紧四个电机固定螺丝之后，再把整个夹座连同电机一起固定到安装基面上，这样可以先调整电机输出轴和传动部件的同轴度，再锁紧底面的固定螺丝，避免先固定夹座再装电机时出现的装配干涉问题。另外，夹座的竖直立面和水平底面的垂直度公差控制在0.1mm以内，能保证电机输出轴和安装基面的平行度，对于带传动、齿轮传动这类对同轴度要求较高的传动结构来说，能有效减少传动过程中的偏载，降低传动部件的磨损速度。

　　不同于市面上常见的环形抱箍式电机固定座，这种L型一体式夹座不需要额外搭配支撑立柱，单个零件就能完成电机的立式安装，零件数量更少，装配工序更简单，也减少了多个零件装配带来的累积误差。钣金材质的夹座本身具备一定的结构强度，能承受小功率直流电机的额定输出扭矩，不会出现固定座变形的问题；表面做了发黑处理，具备一定的防锈能力，在普通室内工作环境下长期使用也不会出现锈蚀问题。在做非标小型设备设计时，这类标准化的电机固定夹可以直接选型调用，不需要从零开始设计固定结构，能大幅缩短结构设计的周期，也能减少后续加工装配时出现的问题。
