Raise3D E2加长灯丝线轴支撑结构

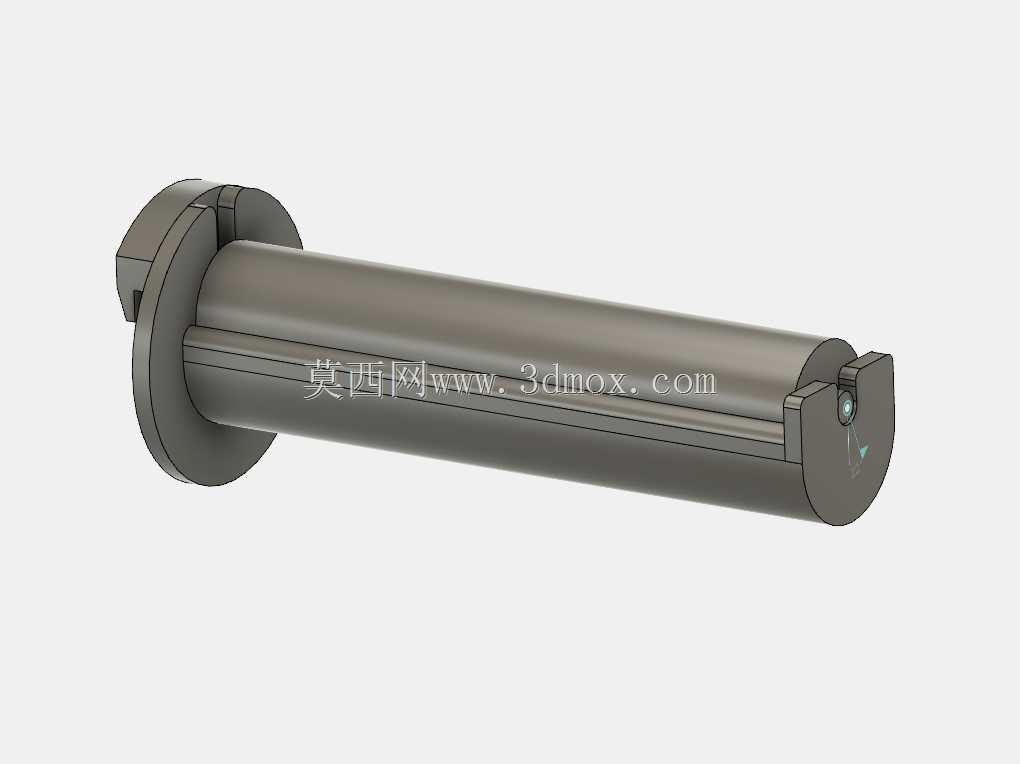

　　在桌面级FDM 3D打印的日常作业场景里，耗材架的适配性直接影响送料顺畅度，不少使用Raise3D E2设备的用户会遇到100mm规格加长丝盘无法适配原厂支架的问题，过长的丝盘在原厂支架上容易出现转动卡滞、丝盘偏摆剐蹭设备外壳的情况，轻则导致送料阻力波动引发打印层纹、断料，重则会拉扯挤出机进料口造成进料齿轮异常磨损。这款加长灯丝线轴支架正是针对这一实际使用痛点设计，专门适配100mm幅宽的灯丝卷盘，解决大规格耗材在E2机型上的安装适配问题。从结构设计来看，整体采用悬臂式轴体结构，一端设置带定位卡槽的法兰盘，安装时直接卡入设备原有支架的安装位，不需要额外打孔或者改装设备本体，完全利用原有安装点位实现固定，避免对设备原有结构造成破坏。

　　轴体主体为等直径圆柱结构，表面做了减阻导向槽设计，丝盘套入后不会与轴面形成大面积面接触，而是通过线接触降低转动阻力，即使是满料的1kg重丝盘也能顺畅转动，不会因为静摩擦力过大导致送料时丝盘被拉扯跳动。轴体末端设置了带限位凸台的防脱结构，安装丝盘后可以通过端部的限位结构挡住丝盘外侧，避免设备运行过程中产生的振动导致丝盘从轴体上滑脱，同时端部的限位结构做了圆弧过渡处理，不会剐蹭丝盘边缘的耗材，防止耗材被刮毛引发进料管堵塞。从安装边界来看，轴体有效支撑长度刚好匹配100mm幅宽的丝盘，安装后丝盘内侧与设备侧壁预留3mm间隙，外侧与限位凸台预留1mm活动间隙，既不会因为间隙过大导致丝盘轴向窜动，也不会因为间隙过小导致丝盘转动卡滞。

　　法兰盘的定位卡槽尺寸完全匹配Raise3D E2设备原有的支架安装槽，安装时只需要将法兰卡入原有槽位即可完成固定，不需要额外调整安装位置，整个安装过程不需要借助额外工具，徒手即可完成拆装更换。在实际使用场景中，这款支架可以适配市面上绝大多数100mm幅宽的1kg装PLA、ABS、PETG等常见3D打印耗材丝盘，不管是原厂耗材还是第三方耗材都能稳定支撑。设计过程中充分考虑了送料路径的对齐问题，轴体的中心高度与设备挤出机进料口的中心高度保持同轴度误差在0.5mm以内，耗材从丝盘引出后可以顺畅进入进料管，不会因为高度差导致耗材弯折产生额外送料阻力。轴体的壁厚做了针对性加强，长期承载满料丝盘也不会出现弯曲变形，避免因为轴体下垂导致丝盘偏磨。

　　和原厂短支架相比，这款加长支架不需要额外加装转接配件，直接替换原有支架即可使用，解决了用户使用大规格丝盘时需要额外购置外置耗材架的麻烦，同时也避免了外置耗材架因为送料路径过长导致的耗材弯折、送料阻力增大的问题。在小批量连续打印作业场景下，稳定的丝盘支撑可以减少送料故障的发生概率，降低因为耗材供给问题导致的打印失败率，尤其是在长时间无人值守打印时，可靠的丝盘转动结构可以避免因为丝盘卡滞导致的断料、缺料问题。结构上没有多余的复杂零件，整体为一体化结构设计，没有活动拼接部件，长期使用不会出现连接松动、零件脱落的问题，日常维护只需要定期擦拭轴体表面的耗材碎屑即可，不需要额外加注润滑油或者更换易损件。轴体表面的导向槽除了降低转动阻力之外，还可以容纳丝盘转动时掉落的少量耗材碎屑，避免碎屑卡在丝盘与轴体之间导致转动卡滞。法兰盘与设备安装位的接触面做了防滑纹理处理，安装后不会因为设备振动出现支架移位、转动的情况，保证丝盘始终处于正确的送料位置。
