WEISTEK W550液晶打印机平行光透镜阵列

　　在光固化3D打印设备的核心光路系统中，透镜阵列的排布精度、通光均匀性直接决定了成型件的层厚一致性与细节还原度，这款适配WEISTEK W550机型的平行光通量透镜阵列，就是针对桌面级液晶光固化设备的光路优化需求设计的核心光学组件。从实际应用场景来看，这类透镜阵列主要安装在液晶LCD屏与UV光源之间的光路层，承担着将面光源发出的发散紫外光线整形成垂直平行光束的作用，避免光线斜射造成的LCD屏像素边缘虚影、固化层边缘过固化等常见问题，尤其在打印0.05mm以下层高的精细模型时，平行光的准直度直接影响模型侧壁的光滑度与微小特征的成型成功率。

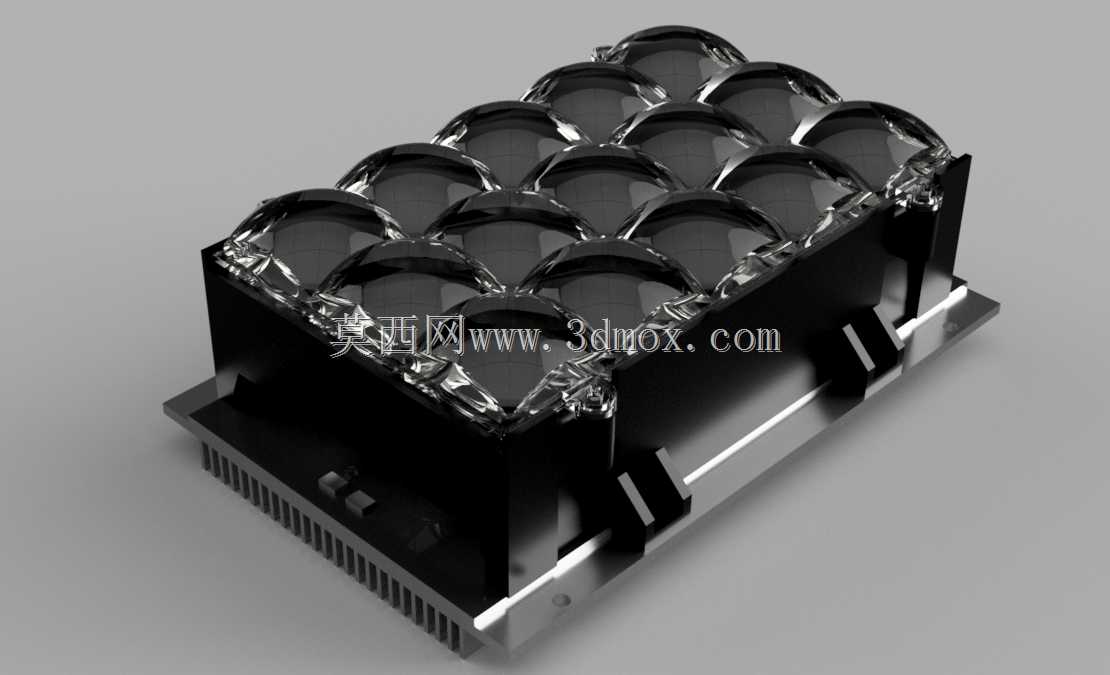

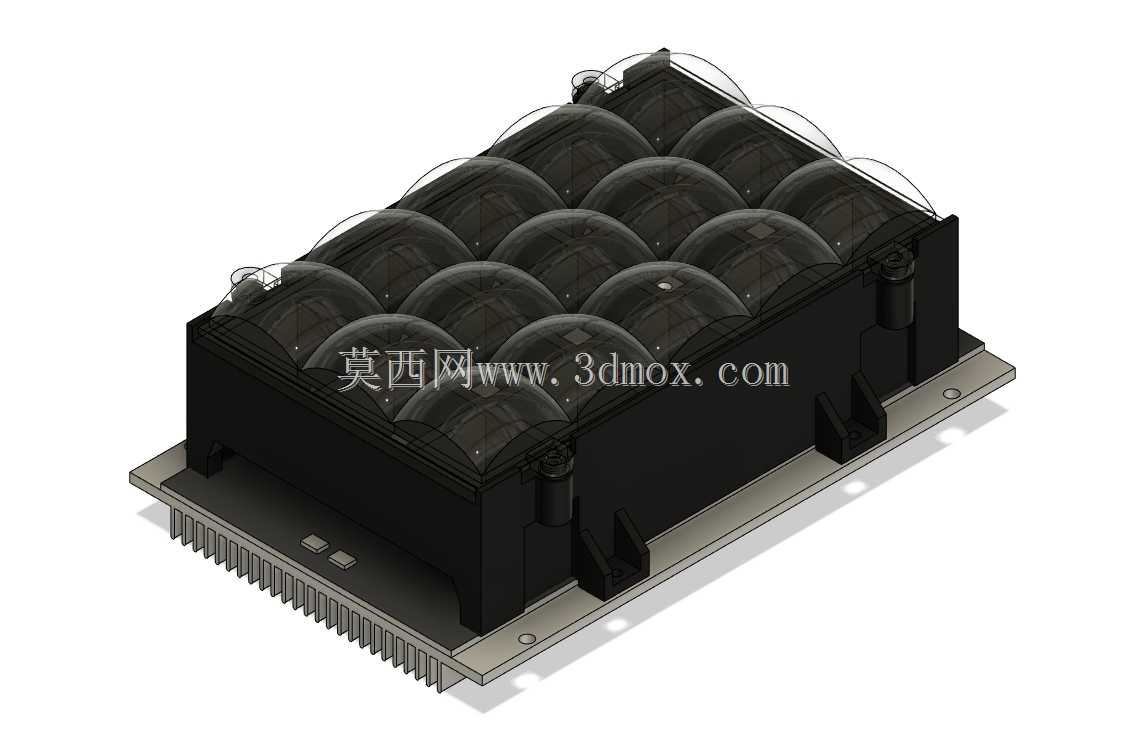

　　从功能特性上看，该阵列采用4行4列共16颗球面透镜的矩阵式排布，单颗透镜的通光面做了增透镀膜处理，能够将405nm波段紫外光的透过率提升至92%以上，减少光路中的光损，降低同等固化功率下的光源工作电流，延长UV灯珠的使用寿命。透镜的安装基座采用黑色遮光改性PC材质注塑成型，基座内壁做了哑光晒纹处理，能够吸收透镜边缘溢出的杂散光，避免杂散光照射到非成型区域造成的打印件边缘飞边、尺寸超差问题。基座底部预留了与光源安装板适配的定位卡槽，卡槽的公差控制在±0.05mm以内，能够保证透镜阵列的光轴与LCD屏像素中心完全对齐，避免出现局部区域光强不足导致的固化不完全问题。

　　在设计思路上，这款透镜阵列没有采用传统的单块大尺寸菲涅尔透镜方案，而是选择小尺寸球面透镜矩阵排布的结构，主要是考虑到桌面级设备的安装空间限制与成本控制需求：单块大尺寸菲涅尔透镜的加工成本高，且大尺寸下的面型精度难以保证，容易出现中心区域与边缘区域平行度不一致的问题；而分列式小透镜的单颗面型精度更容易控制，单颗透镜损坏后也可以单独更换，降低后期维护成本。每颗透镜的安装位都设计了0.1mm的点胶槽，组装时可以在槽内注入UV固化胶固定透镜，避免设备运输或工作过程中透镜移位，点胶槽的位置避开了透镜的有效通光区域，不会对光路造成遮挡。

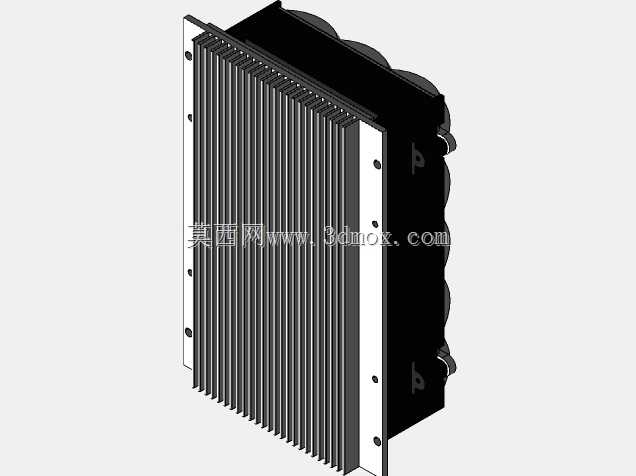

　　从安装边界尺寸来看，整个透镜阵列组件的外形尺寸为128mm×86mm×28mm，能够完全覆盖WEISTEK W550机型的5.5寸LCD打印屏有效成型区域，基座两侧设计了两个带M3螺纹孔的安装耳，安装耳的中心距为142mm，与设备原有光路层的安装孔位完全匹配，替换原有透镜组件时不需要对设备结构做任何改装，直接拧入固定螺丝即可完成安装。基座底部距离光源板的安装间隙设计为12mm，这个间隙既能够保证光线在进入透镜前有足够的匀光距离，又不会占用过多的设备内部空间，避免与下方的光源散热鳍片产生干涉。基座顶部距离LCD屏的间隙为3mm，间隙处预留了安装防尘钢化玻璃的槽位，能够避免打印过程中挥发的树脂蒸汽附着在透镜表面造成透光率下降。

　　在实际使用过程中，这款透镜阵列适配的光聚合物材料覆盖了常规刚性树脂、韧性树脂、类ABS树脂等常用光固化打印材料，平行光束能够保证树脂层的固化深度均匀，在打印大尺寸实心模型时，不会出现表层固化完全而底层固化不足导致的模型脱落问题。针对长时间连续工作的场景，透镜的玻璃材质能够耐受长期UV照射，不会出现普通塑料透镜的黄变问题，基座的PC材质也添加了抗UV助剂，长期工作不会出现材质脆化、变形等问题。在结构设计时，还特意在基座的侧边做了两个斜向的散热缺口，能够让光源散热风扇产生的气流流经透镜阵列背部，带走透镜工作时吸收光能产生的少量热量，避免透镜温度过高加速老化，同时也能减少热量传递到上方的LCD屏，延长LCD屏的使用寿命。
