航模用UMX接收机集成电调电路板结构

　　在小型遥控航模的整机结构设计环节，接收机与电调的集成化布局一直是影响整机配重、布线整洁度与飞行可靠性的核心要点，这款适配HBZ 5457 Hobby Zone Champ S机型的UMX接收机集成ESC板，正是针对小尺寸固定翼航模的紧凑安装空间做的定向结构设计。从实际装机场景来看，这类超轻型航模的机身内部可用空间极其有限，传统分体式的接收机、电调组件不仅需要额外的固定结构，还会因为多组接线的拉扯增加整机死重，甚至在飞行过程中因为接线松动出现信号中断、动力失控的风险，而集成化的板件设计直接将信号接收、动力调速两大核心功能整合在单块PCB基板上，大幅压缩了电子组件的占用空间。

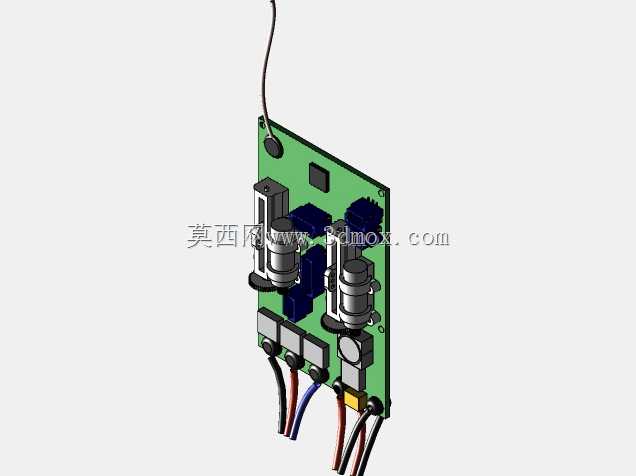

　　从结构设计思路上看，这块板件的元器件布局完全贴合航模装机的实际走线需求：板体边缘预留的接线焊盘分别对应舵机信号输出、动力电源输入、电机动力输出三类接线，焊盘位置避开了板上核心元器件的安装区域，焊接作业时不会因为焊锡溢散损伤周边元件；板上搭载的两组柱状电解电容紧贴板边布置，既满足了电调电路的滤波需求，又不会额外增加板件的整体厚度，适配航模机身内部狭窄的层叠安装间隙；板端引出的天线采用软质馈线设计，安装时可以顺着机身内部的空隙延伸到信号无遮挡的位置，避免机身蒙皮、碳纤维结构件对2.4G遥控信号的屏蔽。

　　考虑到小航模的装机容错空间，这块板件的外形尺寸做了严格的边界控制，板体整体为矩形切角结构，四个边角预留的安装孔位完全匹配Champ S机型原厂的电子舱固定柱位置，不需要额外修改机身结构就能直接完成装配，替换原厂故障电调或者做整机减重改装时，不需要重新打孔或者打磨机身结构。板上的功率元件布置在板体一侧，安装时可以紧贴机身内壁的散热区域，利用航模飞行时的流经气流完成被动散热，不需要额外加装散热片，进一步控制组件整体重量。

　　从实际功能特性来看，这块集成板同时承担了遥控信号解调、多路舵机信号分配、动力电机调速三大核心功能，板载的JST连接器完全匹配小型航模常用的舵机、电池接口规格，装机时不需要额外转接线材就能完成所有线路对接，减少了接线节点也就降低了飞行过程中接触不良的故障概率。设计时还特意将高压功率回路与低压信号回路做了板上分区布置，大电流走线区域做了加宽覆铜处理，既降低了大电流下的线路压降，也避免功率回路的电磁干扰影响遥控信号的接收稳定性，在小半径机动飞行、油门快速推拉的工况下，也不会出现信号丢帧、动力输出卡顿的问题。

　　对于航模改装、结构复刻的建模从业者来说，这个模型的结构细节完整还原了板上所有元器件的外形尺寸与安装位置，在做整机虚拟装配时，可以直接导入模型完成电子舱的布局校验，确认接线预留长度、安装间隙是否合理，避免实际装机时出现元器件干涉、走线空间不足的问题；针对同尺寸级别的其他小型航模做适配改装时，也可以参考这个板件的布局逻辑调整电子舱的固定结构，根据板件的实际安装边界设计对应的固定压片、走线槽结构，减少装机调试阶段的反复修改工作量。
