阿基米德椭圆轨迹绘制机构结构设计

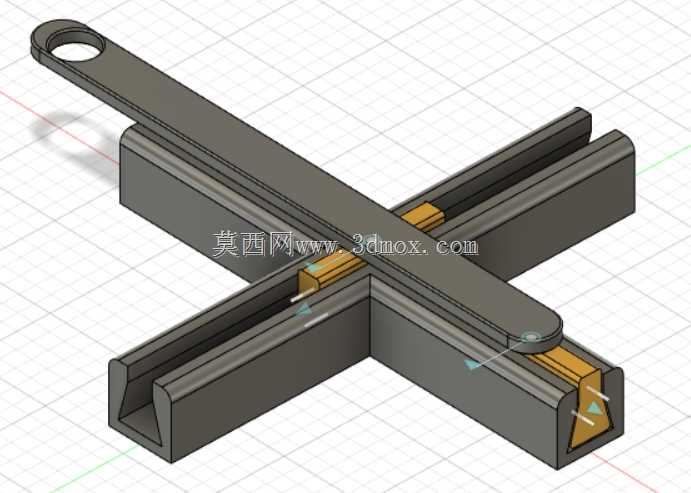

　　在机械加工划线、教学演示、异形轨迹工装开发场景中，椭圆轨迹的精准生成一直是结构设计里的常见需求，这套阿基米德Trammel结构，也就是常说的椭圆蹦床机构，正是针对这类需求设计的纯机械轨迹生成装置。整套机构采用十字正交布置的双滑槽导轨作为基础承载结构，两个互相垂直的滑槽分别限制两个滑动梭的运动自由度，让两个梭块只能沿着各自所在的导轨方向做直线往复运动，不存在其他方向的窜动间隙。连接两个梭块的长杆上预留了不同位置的枢轴安装孔，枢轴穿过梭块上的配合孔与长杆连接，当长杆绕着不同位置的枢轴做平面运动时，长杆端部的轨迹就会形成标准椭圆，调整枢轴在长杆上的固定位置，就能改变椭圆长轴、短轴的尺寸比例，适配不同规格的椭圆轨迹生成需求。

　　从实际使用场景来看，这类机构不需要复杂的电控程序或者数控系统驱动，纯靠机械结构的约束就能输出高精度椭圆轨迹，在钣金划线、木工仿形加工、教学实验演示场景中都有很高的实用价值。比如在小型钣金件的椭圆开孔划线作业中，只需要将十字导轨固定在工件表面，调整好枢轴位置，在长杆端部固定划针，转动长杆一周就能画出轮廓度误差极小的椭圆线条，比靠手工放样或者模板描线的效率高很多，轨迹一致性也更好。在机械原理教学场景中，这套机构可以直观展示平面运动中约束与自由度的关系，让学习者清晰理解椭圆轨迹的生成逻辑，比纯理论讲解的接受度更高。

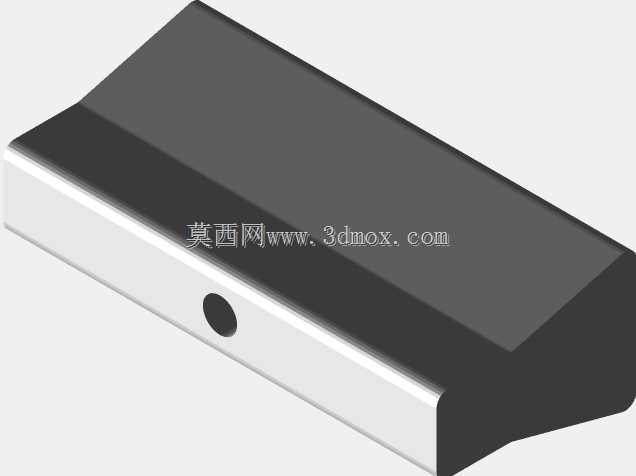

　　设计这套结构的时候，首先要考虑的是滑槽与梭块的配合精度，滑槽采用内凹的C型截面，梭块的外形与滑槽截面完全匹配，配合间隙控制在滑动顺畅且无径向晃动的范围内，避免因为间隙过大导致长杆运动时出现轨迹偏差。两个滑槽的正交垂直度是保证轨迹精度的核心，安装基准面需要一次加工成型，避免二次装夹带来的垂直度误差，两个滑槽的对称中心面必须共面，否则梭块滑动时会出现卡滞或者磨损加剧的问题。长杆上的枢轴孔采用等间距布置，每个孔的中心连线与长杆的长度方向平行，孔与枢轴的配合采用小间隙过渡配合，保证枢轴转动灵活的同时不会出现旷量，长杆端部的安装孔可以适配划针、触头、刀具等不同的执行端配件，拓展机构的使用范围。

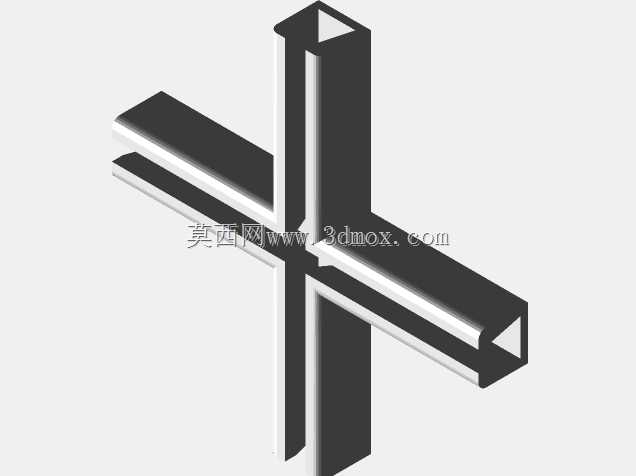

　　安装边界方面，整套机构的十字导轨采用一体化基座设计，基座底部为平面，可以通过螺栓、压板或者磁吸方式固定在工作台或者工件表面，不需要复杂的安装调试，固定后只要确认两个导轨方向与需要的椭圆长、短轴方向对齐即可。机构的整体高度较低，运动部件全部在基座上方的平面内运动，不会和周边的工装、工件产生干涉，长杆的运动范围可以通过调整枢轴位置控制，在设计初期就需要根据常用的椭圆规格确定导轨的有效行程，避免长杆运动到极限位置时梭块从滑槽中脱出。两个梭块的滑动面可以预留润滑脂槽，长期使用时定期填充润滑脂就能降低滑动阻力，减少磨损，延长机构的使用寿命，不需要复杂的维护保养。

　　和其他椭圆生成机构相比，这套结构的零件数量少，加工难度低，普通的铣削加工就能满足所有零件的精度要求，不需要特殊的加工工艺，制造成本很低，而且运动过程中没有复杂的传动链，故障点极少，可靠性很高。在仿形加工场景中，只需要在长杆端部安装对应的切削刀具，配合工件的进给运动，就能完成椭圆轮廓的加工，适合小批量的异形零件生产，不需要投入数控设备就能完成高精度的椭圆轮廓加工，对于小型加工车间或者教学实训场景来说实用性非常强。设计时还要注意梭块与滑槽的接触长度，接触长度过短会导致梭块在滑动时出现倾斜卡滞，接触长度过长则会增加滑动阻力，一般按照滑槽宽度的1.5到2倍设计梭块的长度，就能兼顾滑动顺畅度和配合稳定性。长杆的截面采用矩形结构，保证自身的刚性，避免长杆伸出长度较大时出现弯曲变形，影响轨迹精度，枢轴的直径要根据长杆的受力情况确定，保证枢轴不会因为受弯出现变形，导致长杆运动卡滞。
