KSC M11A1 GBB气动发射器喷嘴结构

　　这款喷嘴是气动类发射装置气路系统里的核心执行零件，主要承担压缩气体定向导流、击发瞬间气路密封、弹丸推送的多重作用，在对应型号的GBB结构发射器里，它的装配精度直接决定了击发时的气体利用率、弹丸初速稳定性以及整套机构的循环可靠性。从实际应用场景来看，这类零件主要适配仿真气动玩具发射器的维修替换、改装升级场景，也可作为气动短行程推送机构的参考设计样件，用于小型气动执行元件的结构验证。

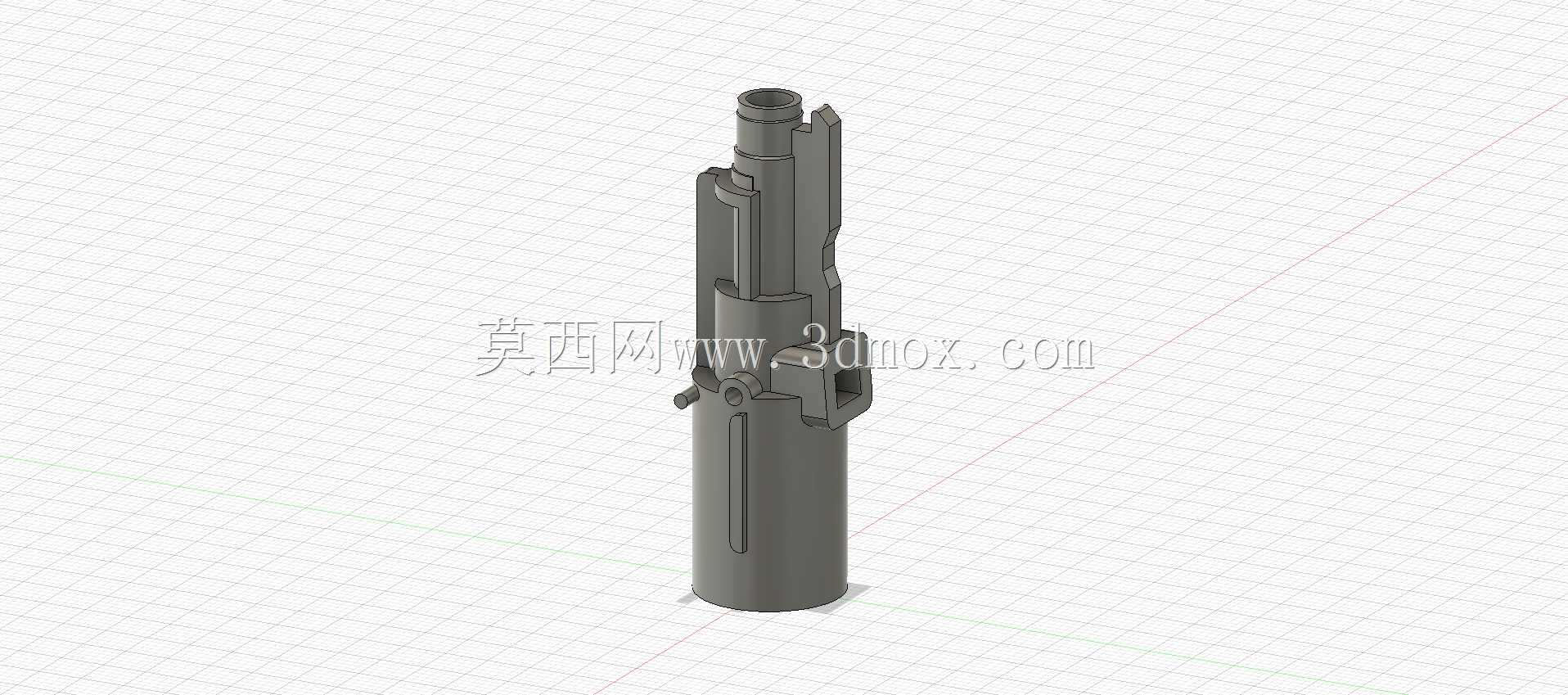

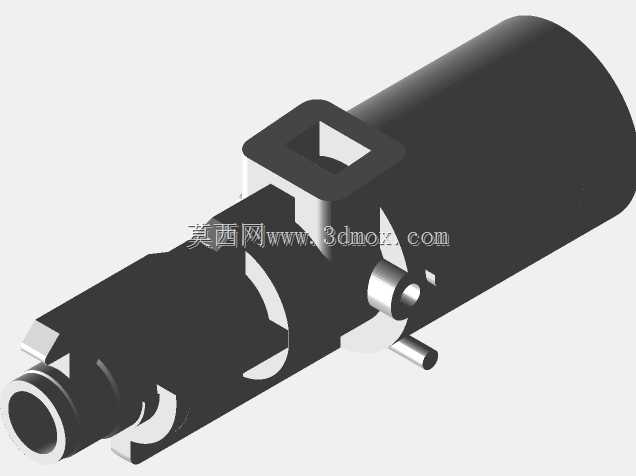

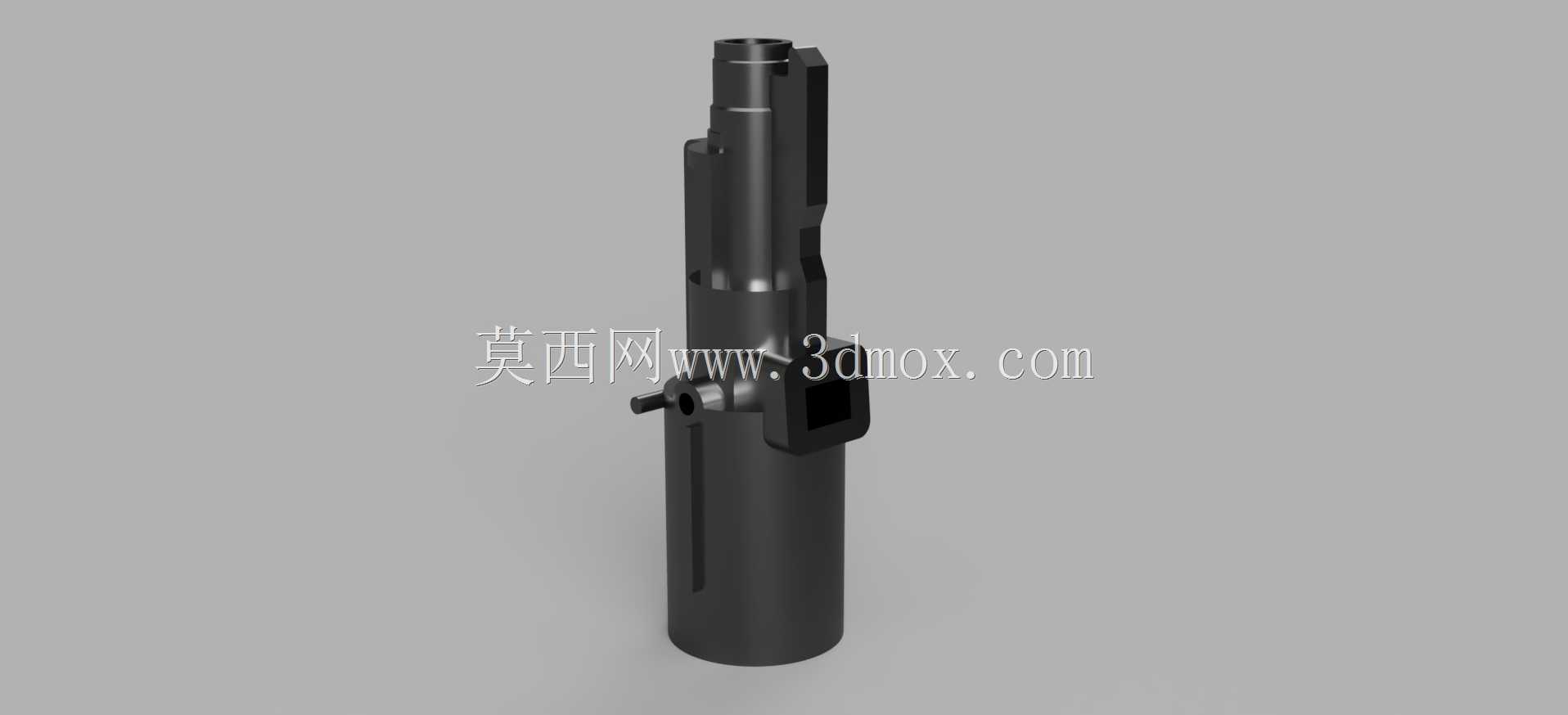

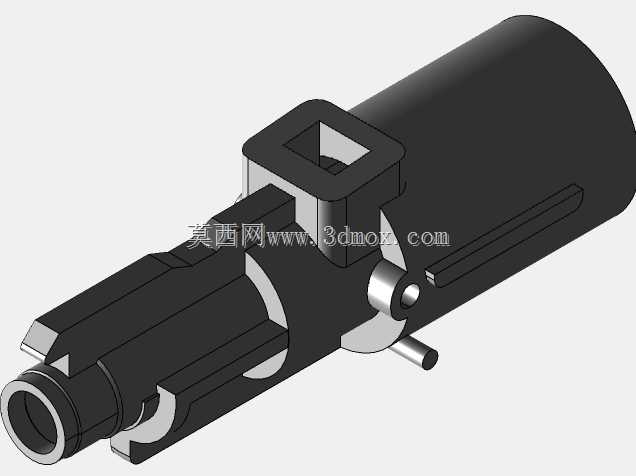

　　从功能特性上拆解，该零件采用一体化长轴式结构设计，主体为阶梯变径柱体，不同轴段分别承担不同的装配功能：下端大直径柱段是气路接入端，内部设计有同轴盲孔作为压缩气体的主流道，侧壁预留的径向凸台与卡槽结构，用于和击发组的滑动座卡接固定，保证喷嘴在往复滑动过程中不会出现周向转动或轴向窜动；中部轴段设计有对称的侧向卡扣与定位凸缘，用于和复进簧、推弹构件配合，在击发完成后带动喷嘴复位到待击位置，同时在推弹阶段完成弹丸从弹夹到膛口的推送动作；上端小直径段是气体输出端，外径尺寸和弹丸内径匹配，击发时伸入弹膛尾部完成端面密封，避免压缩气体从配合间隙泄漏，保证气体压力全部作用在弹丸尾部。

　　设计思路上，这款喷嘴优先保证了气路的同轴度要求，所有流道、装配轴段的同轴度公差控制在0.02mm以内，避免往复运动时出现卡滞；零件外壁的减重槽设计，在保证结构强度满足气压冲击要求的前提下，尽可能降低了零件自身重量，减少往复运动的惯性冲击，提升机构循环速度；所有棱角位置都做了R0.2-R0.5的圆角过渡，避免应力集中导致零件在高频往复冲击下出现断裂，同时也能减少装配时对密封胶圈的刮损，延长密封件的使用寿命。

　　从安装边界来看，该零件总长度适配对应型号发射器的机匣内部安装空间，最大外径段和机匣内的滑动导槽间隙配合，配合间隙控制在0.03-0.05mm，既保证滑动顺畅无卡顿，又不会因为间隙过大导致气路偏移；侧向凸台的位置尺寸和击发组的联动槽完全匹配，装配后喷嘴的行程距离刚好覆盖推弹、密封、退壳的全行程需求，不会出现行程不足导致的推弹不到位、密封失效问题，也不会因为行程过大导致零件和机匣内部其他构件发生碰撞干涉。

　　在实际工况下，该零件需要承受每次击发时0.8-1.2MPa的瞬时气压冲击，同时每分钟最高可承受上百次的往复滑动摩擦，因此结构设计上在应力集中的卡扣根部做了加厚处理，避免高频冲击下出现卡扣断裂的问题；内部流道做了镜面级的光滑处理，减少气体流动时的阻力，提升气体输出效率，同时也能避免流道内的杂质残留导致气路堵塞。对于结构设计从业者来说，这款喷嘴的设计可以作为小型短行程气动执行元件的参考，其阶梯轴配合、卡槽定位、流道密封的设计逻辑，也可以迁移应用到其他小型气动推送设备的结构设计中，比如小型气动送料机构、低压气动弹射装置的气路执行端设计，都可以参考这种一体化集成的设计思路，在有限的安装空间内集成多重功能，减少零件数量，提升机构整体的装配精度与运行可靠性。
