可3D打印离心式泵送风机叶轮结构

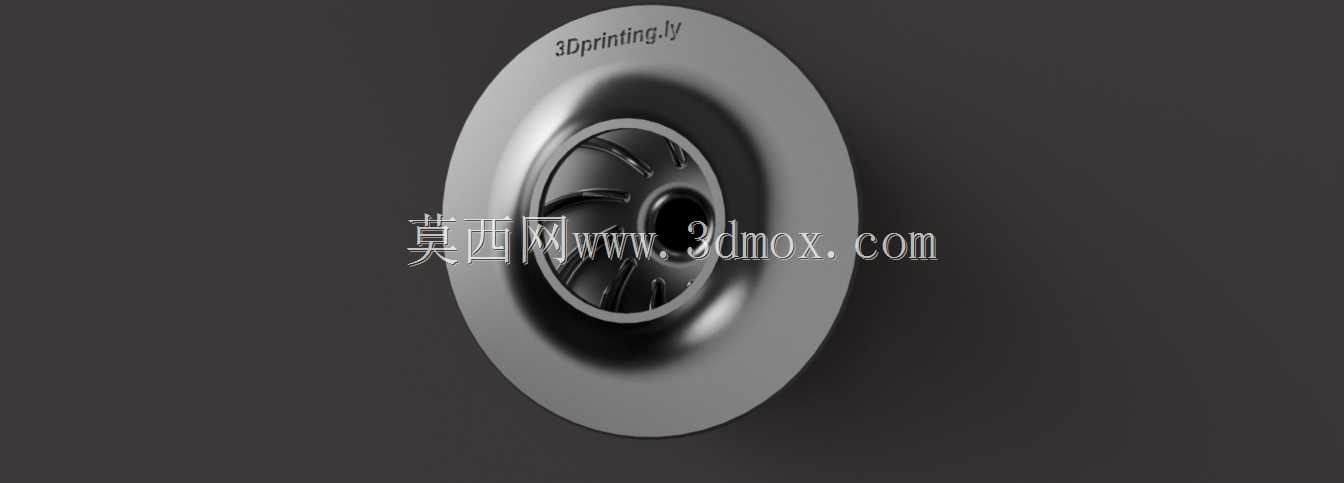

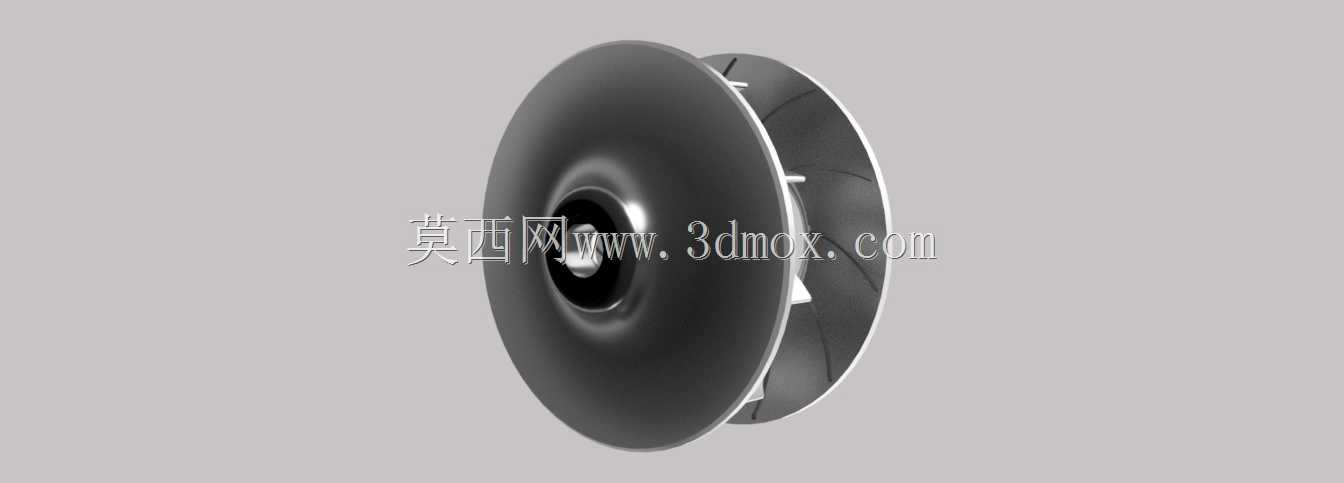

　　日常做流体输送类部件的结构设计时，这类离心式泵送风机的叶轮结构，是小流量高压头送风、泵气场景里最常碰到的核心做功部件，很多桌面级通风设备、小型流体增压装置、甚至部分3D打印定制的专用送风模组里，都能见到同结构逻辑的叶轮身影。不同于常规冲压成型的金属叶轮，这个结构在设计之初就完全适配熔融沉积或者光固化类的3D打印成型工艺，所有曲面过渡都做了无悬垂优化，打印过程中不需要额外添加支撑结构，就能直接完成整体成型，对于小批量定制、设备维修替换场景来说，能省掉开模的周期和成本，直接打印就能装机测试。从实际功能逻辑上看，这个叶轮采用后向式叶片构型，叶片和轮盖、轮盘的过渡圆角做了连续顺滑处理，流体在流道内的转向损失被压到很低，

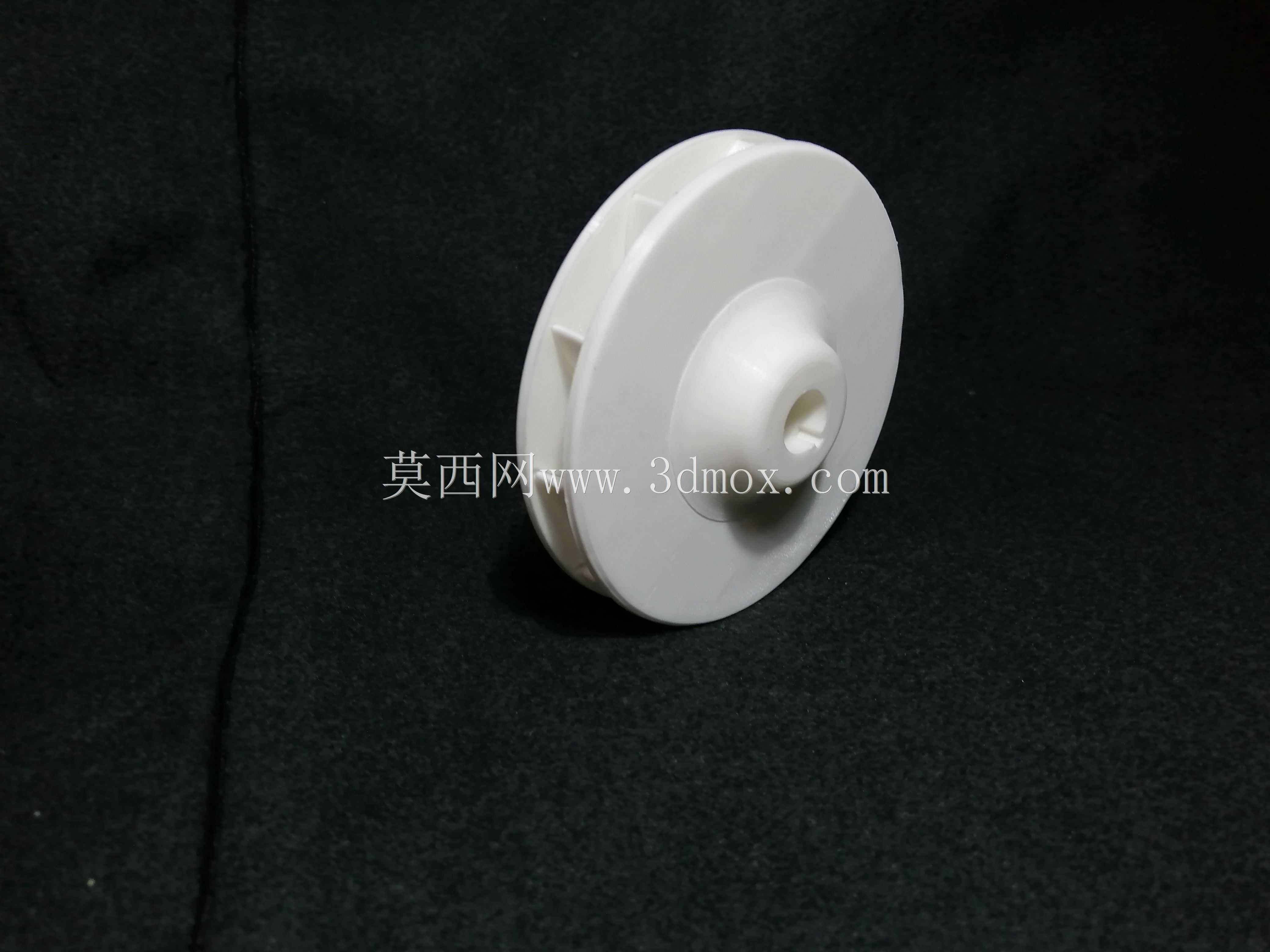

　　运转时气流从叶轮中心轴向吸入，经过叶片间的流道加速后沿径向甩出，能在较小的叶轮直径下实现更高的风压输出，适合安装在空间受限的小型设备舱内，作为局部增压送风、定向散热的核心部件。设计过程中没有采用常规的等厚度叶片结构，而是沿着气流流动方向做了叶片厚度的渐变处理，靠近叶轮入口的叶片前缘做了薄化修型，能降低入口处的气流冲击噪音，靠近轮缘的叶片尾部适当增加厚度，既提升了高速旋转时的结构强度，也避免了3D打印时薄壁结构的打印变形问题。轮盘中心的安装位做了标准的轴孔适配结构，轴孔周边设计了均匀分布的加强筋，连接电机轴运转时，不会因为离心力作用出现轮盘开裂或者轴孔打滑的问题，安装边界上，整个叶轮的轴向厚度控制在极小的尺寸范围内，

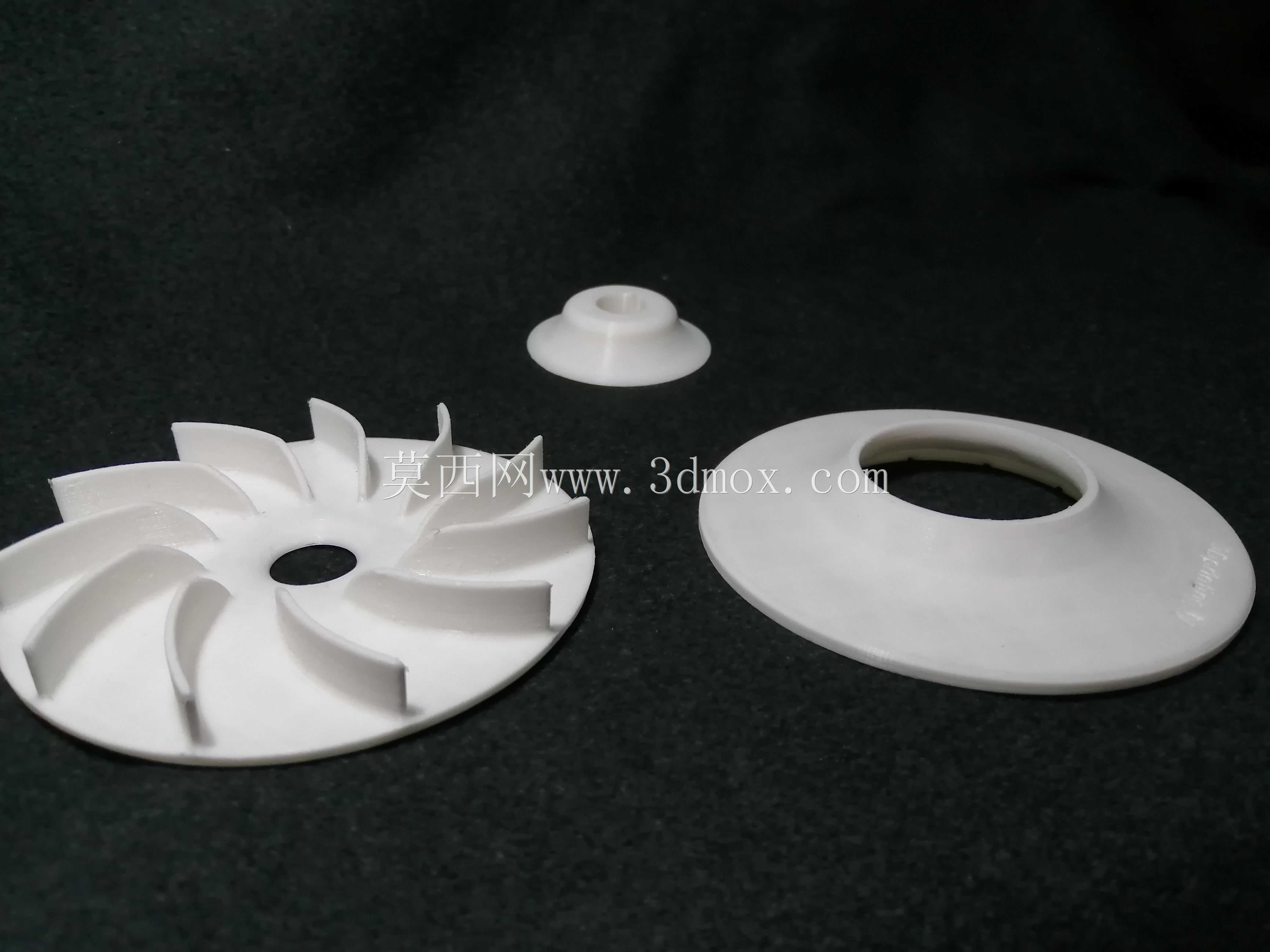

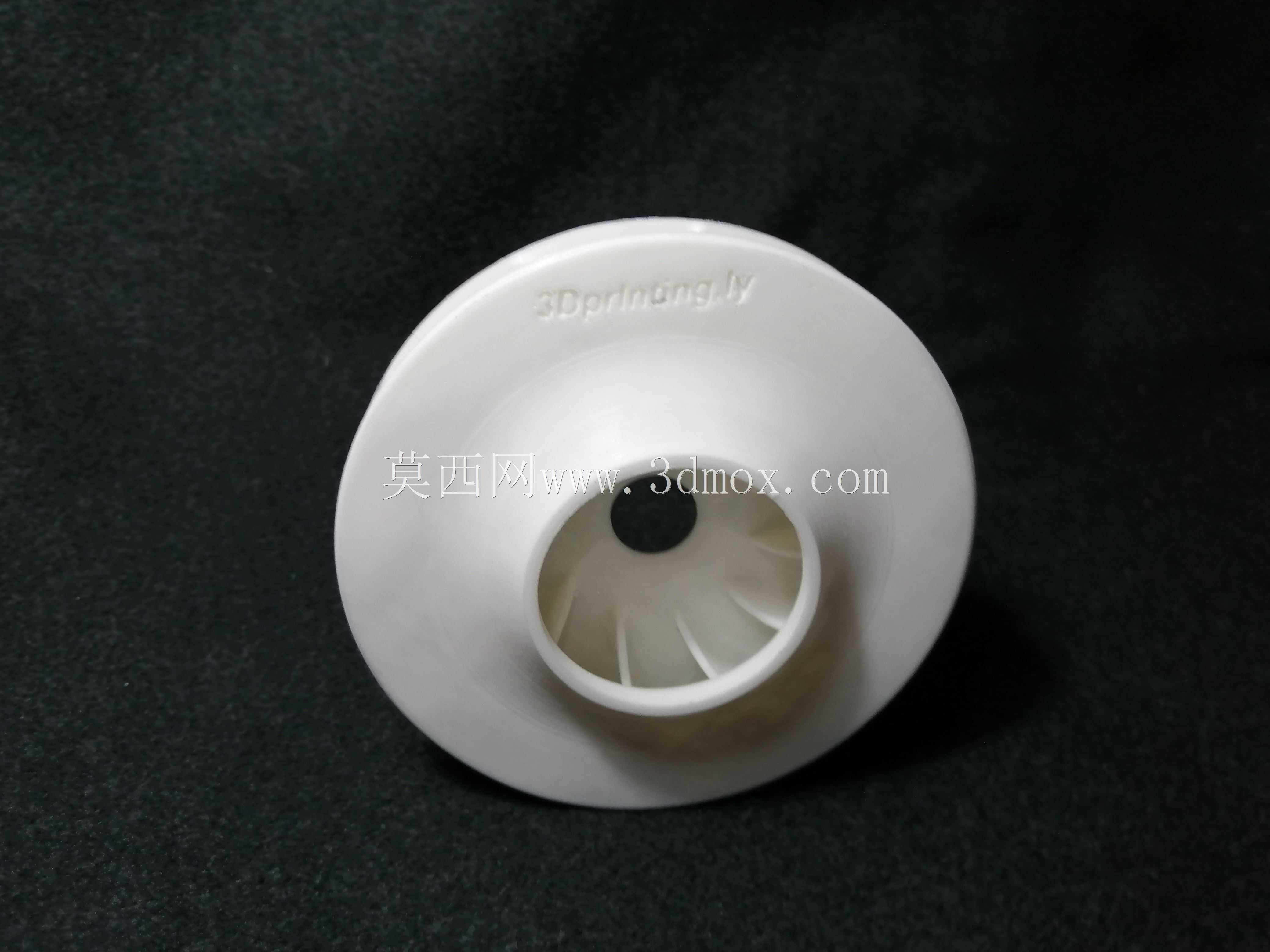

　　轮缘和外围风罩的配合间隙预留了0.3mm的安装余量，既不会因为间隙过大出现气流回流损失，也不会因为加工或者打印的尺寸误差，出现叶轮和风罩刮蹭的问题。很多做小型桌面级通风设备、定制化散热装置的工程师，在做原型机验证的时候，往往会被金属叶轮的定制周期卡进度，这种适配3D打印的叶轮结构，只需要根据实际需要的风压风量参数，等比例缩放尺寸、调整叶片数量和安装轴孔直径，就能快速打印出适配的样件，直接装机测试性能，不需要额外做结构修改。从结构强度上看，整个叶轮采用一体化成型设计，没有拼接、焊接的结构薄弱点，只要打印时填充率设置在30%以上，就能满足每分钟数千转的运转强度要求，日常用来做小型除尘装置的引风部件、小型风道的送风部件、

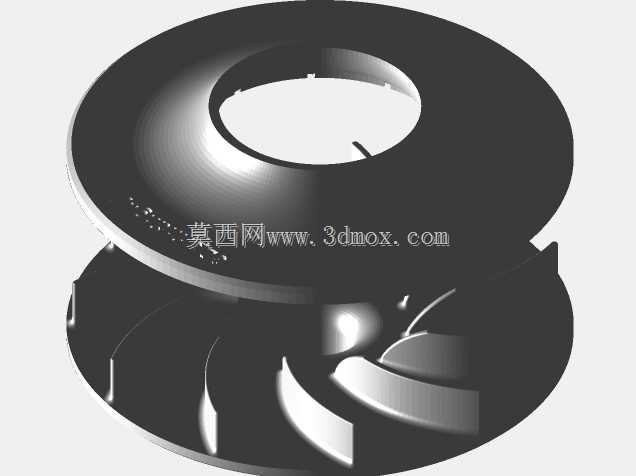

　　甚至部分模型类涡喷发动机的压气级部件，都能满足使用需求。做这类叶轮结构的三维建模时，最容易出问题的地方是叶片和轮盖、轮盘的相接位置，很多新手建模时会出现曲面缝隙、尖角过渡的问题，要么打印时出现结构断层，要么运转时出现应力集中断裂，这个结构在所有相接位置都做了R2以上的圆角过渡，既消除了应力集中点，也让打印时的材料熔接更牢固，不会出现层间剥离的问题。另外叶轮的轮盖采用了收敛式的流道设计，从入口到出口的流道截面是逐渐变化的，气流在流道内的加速过程更平缓，不会出现局部涡流导致的效率下降，实际测试下来，同尺寸下这种结构的送风效率比直叶片的叶轮高20%左右，运转时的气动噪音也更低，适合用在对噪音有要求的桌面设备场景里。安装适配层面，中心轴孔的尺寸可以根据实际选用的电机轴径做灵活调整，轴孔上预留的顶丝孔位，能直接通过顶丝实现和电机轴的锁紧固定，不需要额外做联轴器或者连接结构，进一步压缩了整个送风模组的安装空间，对于空间紧凑的小型设备来说，这种紧凑化的结构设计能大幅降低整体的结构设计难度。
