适配28BYJ-48步进电机的CNC传动Z轴结构

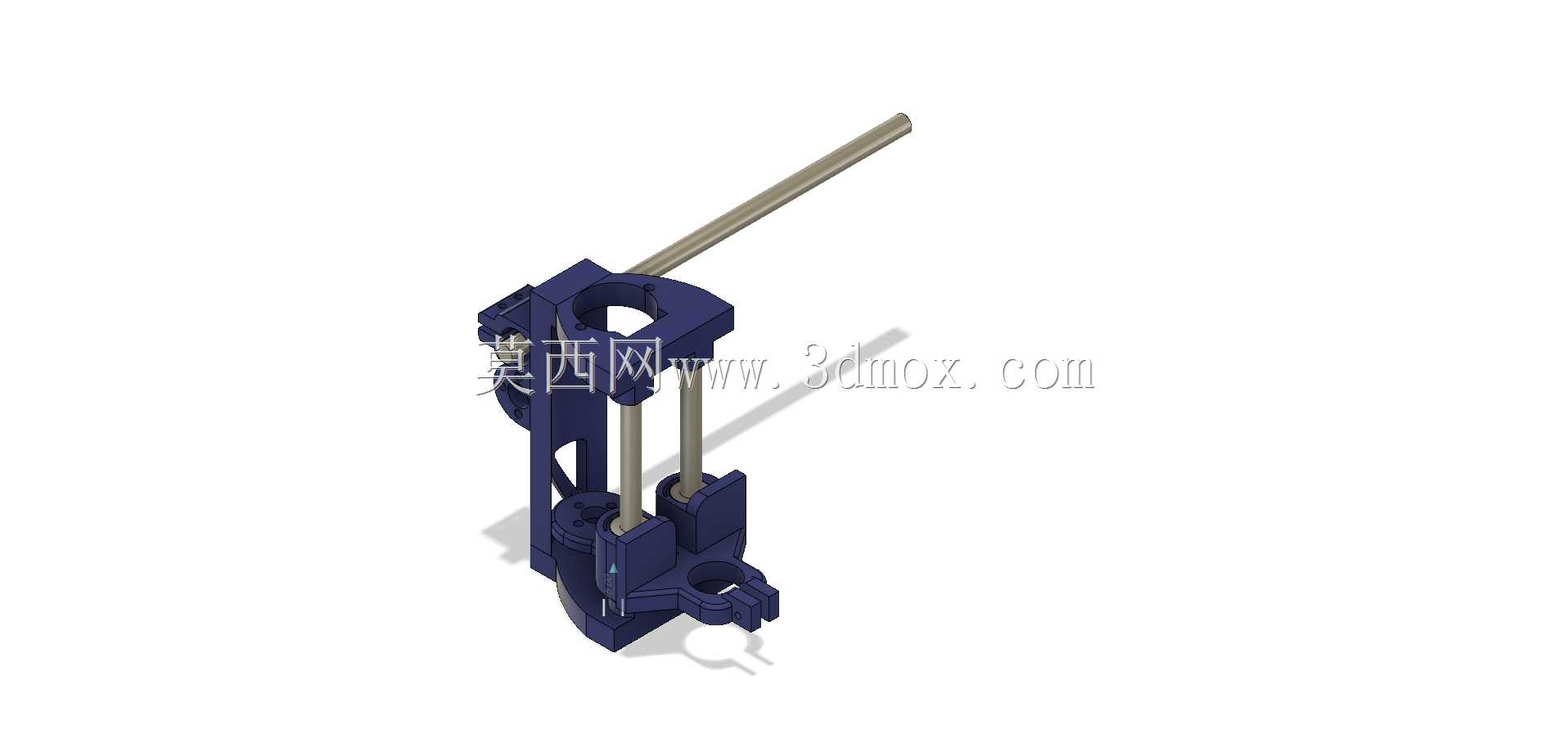

　　桌面级小型CNC设备的Z轴承担着刀具或执行端的垂直进给功能，其结构刚性、传动顺畅度直接决定加工过程中Z向的定位精度与重复定位误差，是小型雕刻、PCB铣削、软材质切削类桌面设备的核心功能单元。这套结构针对DIY场景下的小型CNC搭建需求设计，主体支撑件采用一体化框架式构型，蓝色标注部分为可直接通过FDM工艺3D打印成型的支撑构件，无需额外开模制作，大幅降低个人DIY与小批量试制阶段的加工成本与制作周期。

　　设计阶段优先考虑了安装适配性，整套结构直接适配市面存量极大的28BYJ-48型步进电机，该型号步进电机成本低、驱动方案成熟，广泛应用于小型自动化执行机构、桌面级数控设备的进给传动场景，用户无需额外定制特殊规格电机，直接采购标准件即可完成装配。传动导向部分采用直径8毫米的光杆作为导向与传动承载杆件，配合标准规格的螺钉完成各部件的锁紧固定，所有连接紧固件均采用通用标准件，无需定制非标紧固件，装配过程中仅需常规内六角扳手、螺丝刀等通用工具即可完成整机组装，无需特殊工装辅助。

　　从结构布局来看，一体化打印的支撑框架同时承担了电机安装定位、导向杆固定、滑动副承载三个核心功能，框架上预留的电机安装孔位与28BYJ-48电机的安装孔距完全匹配，安装时无需额外打孔调整，直接通过螺钉锁紧即可保证电机输出轴与传动杆的同轴度，减少因安装错位导致的传动卡滞、磨损加剧问题。两根平行布置的8毫米光杆作为Z向滑动的导向基准，框架上的光杆安装孔设计有足够的配合长度，可保证光杆安装后的直线度，避免悬臂结构导致的杆体晃动，滑动部分沿光杆做直线往复运动时，全程无偏摆卡滞，Z向进给的直线度可满足桌面级软材质加工的精度要求。

　　安装边界方面，整套Z轴结构的横向占用尺寸紧凑，适配小型桌面CNC的安装空间，框架底部预留有与设备底座或XY轴移动平台连接的安装位，可直接通过标准螺钉固定在常规规格的铝型材机架或亚克力底板上，无需额外设计转接件。传动部分的行程设计覆盖桌面级小型加工的常规Z向行程需求，可满足薄铝板、PCB板、塑料件、软木等常见小型加工件的Z向进给深度要求，不会出现行程不足导致的加工范围受限问题。

　　实际使用场景中，这套结构可直接替换DIY小型CNC设备中刚性不足、装配复杂的原有Z轴结构，也可作为小型自动点胶机、桌面级激光雕刻机的Z向升降执行机构，适配多种需要垂直方向精准直线进给的小型自动化设备场景。结构设计过程中充分考虑了3D打印件的工艺特性，支撑构件的壁厚设置兼顾了刚性与打印耗材用量，所有悬空位置均设计有合理的打印支撑角度，无需添加大量打印支撑即可顺利成型，打印完成后仅需简单去除毛边即可投入装配，降低了打印过程的耗材浪费与后处理工作量。滑动配合面的尺寸预留了3D打印件的公差余量，装配时无需二次打磨修配即可实现顺畅的滑动效果，避免了过盈配合导致的滑动卡滞，或是间隙过大导致的Z向窜动问题。

　　从受力角度分析，框架式的结构构型将电机的输出力、加工过程的切削反作用力均匀分散到整个支撑框架上，避免了局部应力集中导致的打印件断裂变形问题，在常规的小型切削加工受力工况下，结构变形量控制在可接受范围内，不会因切削力导致Z向让刀，影响加工精度。导向杆与框架的连接位置设计有锁紧螺钉孔，光杆插入安装孔后可通过侧面的锁紧螺钉顶紧固定，避免设备运行过程中光杆松动移位，长期使用也不会出现导向精度下降的问题。
