桌面级全数控CNC加工设备结构设计

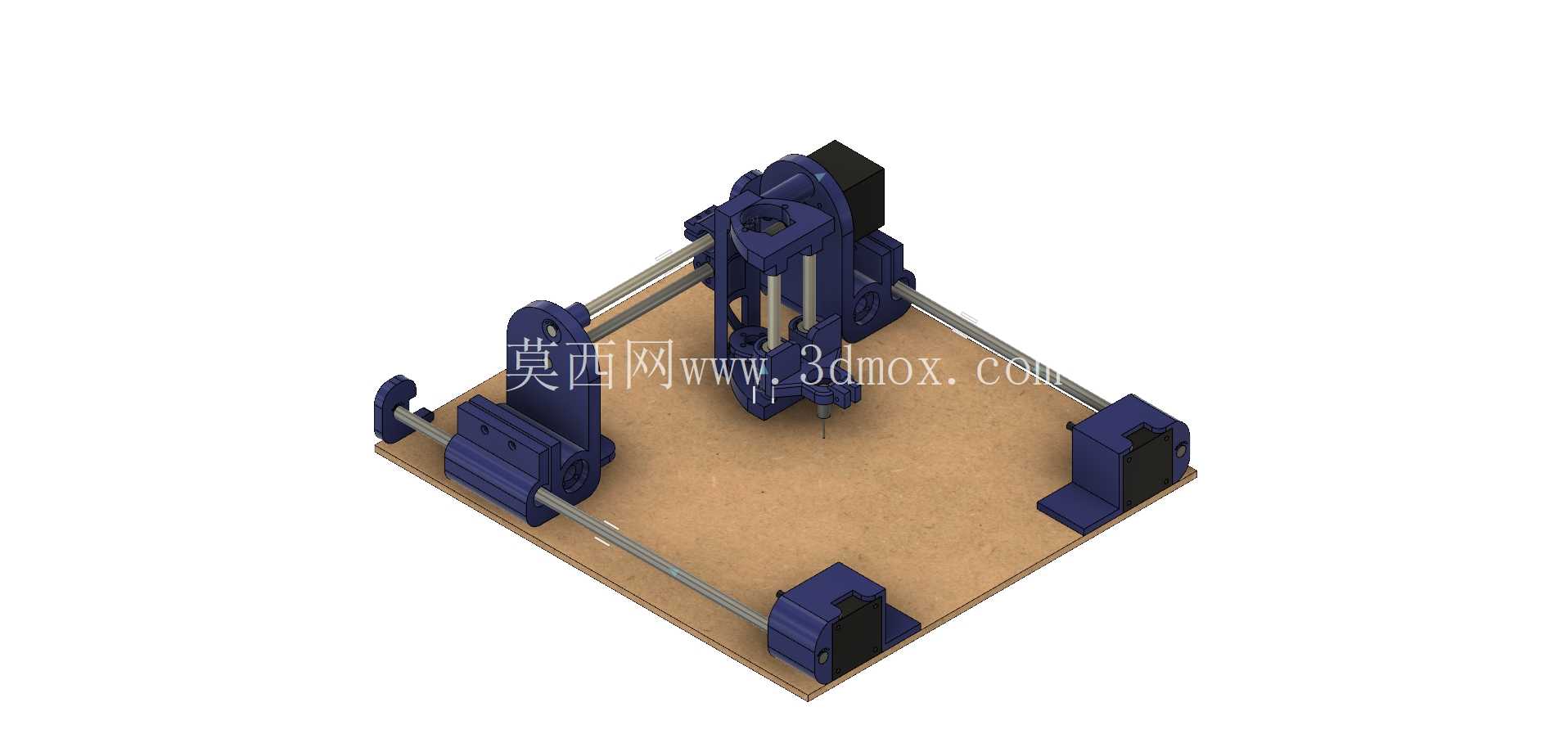

　　这套桌面级全数控加工结构，主要面向小尺寸工件的精密加工场景，适配个人工作室、创客空间、教学实训等小批量、多品类的轻切削加工需求，可覆盖塑料、软金属、木质板材等常见加工材料的铣削、钻孔、轮廓雕刻等工序，弥补了大型工业CNC设备占地大、成本高、调试流程复杂的短板，在小尺寸零件打样、个性化定制加工场景下具备极高的适配性。从结构布局来看，设备采用了经典的动龙门式传动架构，加工台面为固定安装形式，X轴方向的传动组件横跨台面两侧布置，Y轴传动组件集成在龙门横梁上承载Z轴加工主轴，这种布局的核心优势在于运动部件重量恒定，传动负载不会随工件装夹位置变化出现波动，能有效保证不同加工位置下的进给精度一致性，同时固定台面的设计也降低了工件装夹的对位难度，无需考虑运动过程中工件移位的额外风险。

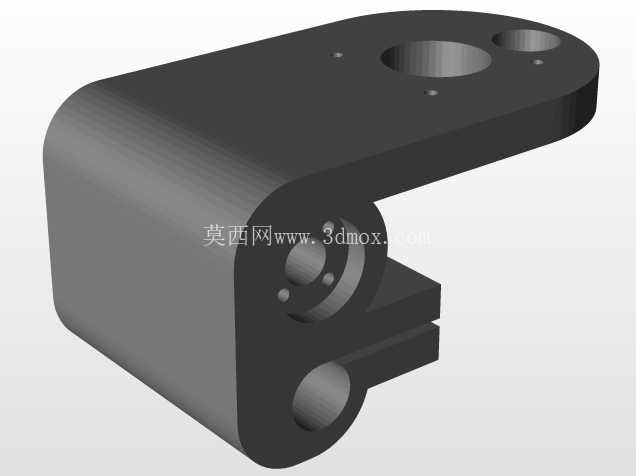

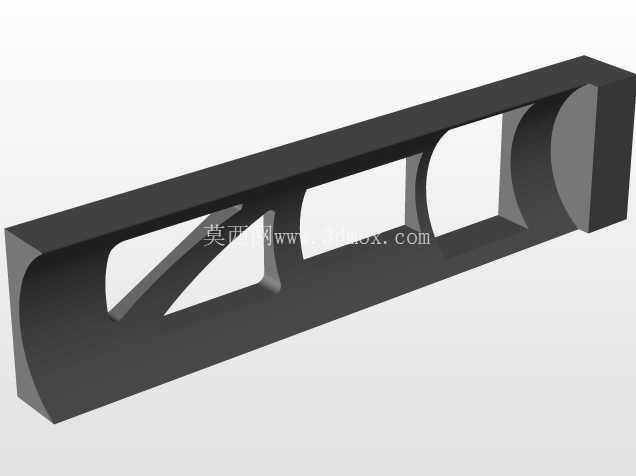

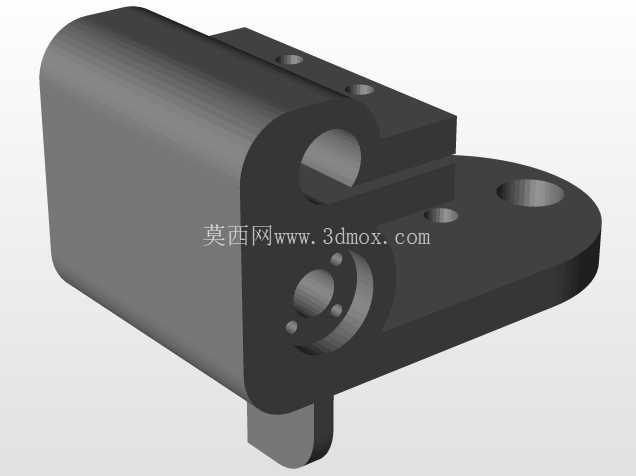

　　设备的核心支撑框架采用模块化拼接设计，所有蓝色结构件均为可独立加工的装配单元，通过光轴导轨与传动丝杆完成各运动轴的连接，光轴导轨选用高碳铬轴承钢材质，表面经高频淬火处理后硬度可达HRC60以上，配合直线轴承实现低摩擦的往复运动，单根导轨的直线度公差控制在0.02mm/100mm以内，能为各轴运动提供稳定的导向支撑；传动部分采用T型丝杆配合消隙螺母的结构，相比滚珠丝杆成本更低，同时具备一定的自锁能力，在设备断电状态下可避免主轴滑台下坠撞刀，适配桌面级设备的轻负载加工需求。

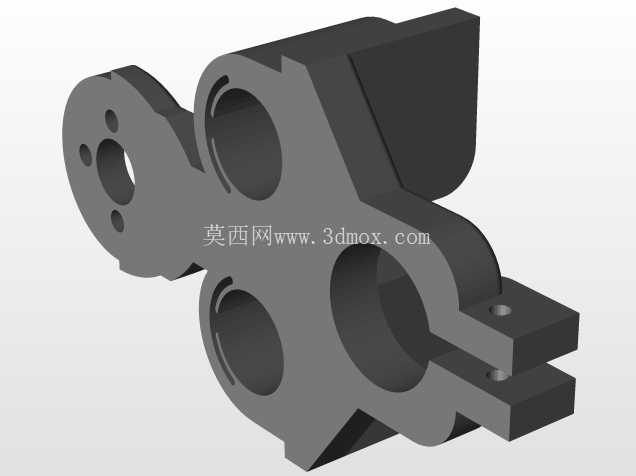

　　Z轴主轴滑台采用垂直导向布局，主轴安装位预留了标准的装夹接口，可适配不同功率的高速主轴电机，滑台的配重通过传动丝杆的自锁特性实现，无需额外加装配重块，进一步压缩了设备的整体体积；加工台面采用高密度板材作为基础承载面，表面预留了标准的T型槽安装位，可搭配通用夹具完成不同形状工件的装夹固定，台面的平面度公差控制在0.05mm以内，能保证工件装夹后的基准面精度。从安装边界来看，设备整体占地尺寸适配常规桌面摆放需求，底部四个支撑脚可独立调节高度，能抵消放置台面的平面度误差，保证设备整体处于水平状态，避免因放置倾斜导致的传动部件偏磨、加工精度下降问题；各运动轴的行程设计充分匹配桌面级加工的工件尺寸范围，X轴有效行程覆盖台面全宽，Y轴有效行程覆盖台面纵深，Z轴有效行程可满足常规小尺寸工件的加工高度需求，各轴的行程两端均设置了硬限位结构，可避免运动超程导致的机械结构损坏。

　　设计过程中充分考虑了装配与维护的便捷性，所有结构件的连接均采用标准紧固件，无需专用工装即可完成整机组装，各传动部件的润滑点位均预留了操作空间，日常维护时可直接对导轨、丝杆进行润滑保养，无需大面积拆解设备；运动部件的走线采用拖链收纳形式，可避免运动过程中线缆磨损、拉扯断裂的问题，拖链的弯曲半径适配所用线缆的最小弯曲要求，长期往复运动也不会出现线缆疲劳损坏。在功能特性上，设备的数控系统可适配通用的开源CNC控制方案，支持G代码直接导入加工，可完成平面铣削、轮廓雕刻、钻孔、三维曲面加工等常见工序，主轴转速可根据加工材料特性进行调节，加工软质材料时可采用高转速低进给的参数组合，加工软金属时可适当降低转速提高进给量，保证加工表面质量的同时兼顾加工效率；设备的整体刚性经过针对性优化，框架连接部位均设置了加强筋结构，可降低轻切削过程中的结构振动，减少加工表面的振纹，提升加工成品的表面质量。
