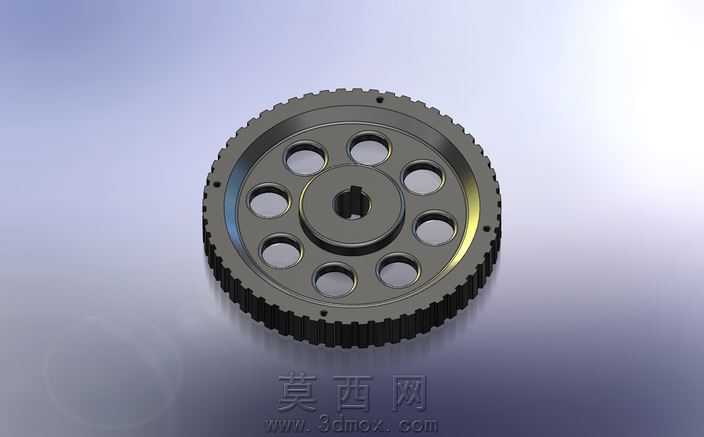

带键槽花键孔同步带轮三维结构设计

本作品为传动类轮盘零件的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以旋转凸台命令生成轮盘的基础回转基体，精准控制轮缘、轮辐、轮毂各段的径向与轴向尺寸比例，保证整体结构的同轴度基准统一。针对外缘的同步齿形结构，先绘制单个齿的齿廓草图，通过圆周阵列命令完成全周齿形的均匀排布，严格控制齿距、齿高、齿顶圆角参数，确保齿形与同步带的啮合精度，避免传动过程中出现跳齿、打滑问题。轮毂中心的花键键槽特征采用拉伸切除命令生成，精准匹配对应传动轴的花键尺寸，保证扭矩传递过程中的连接可靠性，键槽边缘做微小倒角处理，消除装配应力集中隐患。轮辐部分采用圆周均匀分布的圆形减重孔设计，通过单个减重孔草图拉伸切除后阵列生成，在保证轮盘整体结构强度、满足传动刚性要求的前提下，最大限度降低零件自身重量，减少传动系统的转动惯量，提升动态传动响应速度。材质与渲染阶段，为零件赋予深灰黑色金属材质，模拟45号钢调质处理后的表面质感，调整材质的粗糙度、金属度参数，还原机加工零件的亚光金属表面效果，添加柔和的环境光与定向光源，突出齿形轮廓、减重孔边缘、轮毂端面的结构细节，通过光影对比清晰展现各部分的结构层次。设计过程中充分考虑零件的加工工艺性，所有棱边均设置符合机械加工规范的倒角与圆角，避免锐边毛刺，各特征的尺寸公差预留合理，既满足装配配合精度要求，也适配常规机加工的工艺能力，可直接用于工程图导出、数控加工编程或者3D打印样件验证，能够为同步传动系统的设计选型、虚拟装配提供精准的三维数字模型支撑，也可作为机械传动类零件的教学演示案例使用。
