金属端面错齿结构传动齿轮三维设计

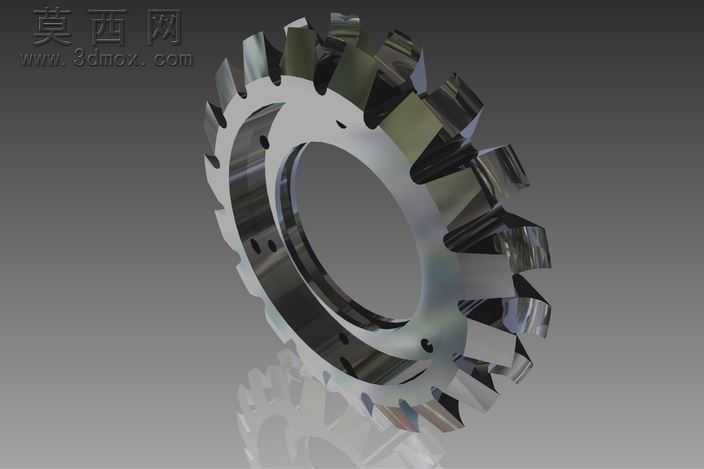

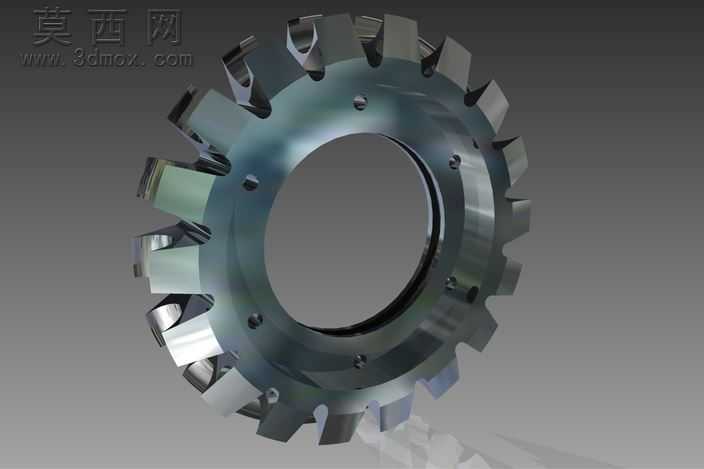

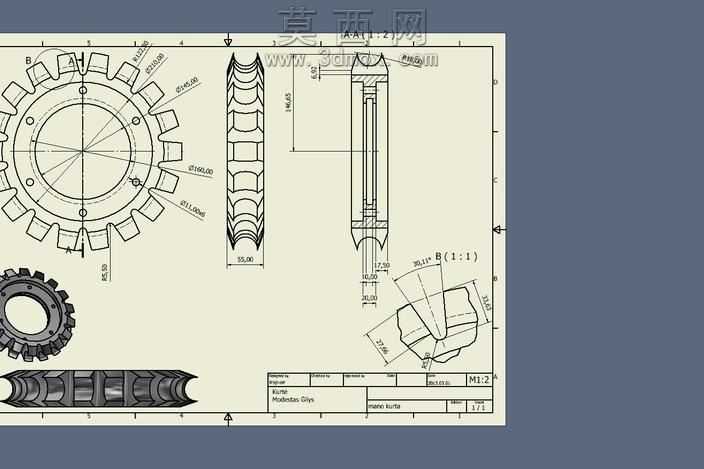

本作品为一款错齿结构金属传动齿轮的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化构建，首先以齿轮分度圆、齿顶圆、齿根圆的标准参数为基准绘制中心轮毂的二维草图，通过拉伸命令生成带中心安装孔的轮毂基体，在轮毂基体上预先完成均布安装定位孔的特征构建，保证后续装配时的定位精度。齿形部分采用错齿排布的设计思路，区别于常规直齿圆柱齿轮的同向齿形排布，将相邻齿块沿轴向进行错位角度偏移，通过阵列命令完成整圈齿形的均匀排布，每一个齿块单独进行切削特征构建，保证齿面的切削角度符合传动啮合要求，同时在齿根位置做圆角过渡处理，避免应力集中导致的齿部断裂问题。材质渲染阶段赋予模型抛光合金钢材质，调整金属材质的反射率、粗糙度参数，模拟实际金属齿轮经过精加工后的金属光泽质感，对齿面切削刃位置做高光处理，还原铣削加工后的刃口锋利效果，背景采用渐变深灰色调突出齿轮主体结构，通过多角度打光展现齿部的错落结构与金属层次感。结构设计上，中心大直径通孔适配传动轴安装，轮毂上的四个均布小孔用于轴向锁紧定位，错齿结构的设计能够有效降低齿轮传动过程中的啮合冲击，提升传动平稳性，减少运行过程中的噪音与振动，相比常规直齿齿轮拥有更好的啮合重合度，适用于中低速重载的传动场景。整个建模过程严格遵循机械设计标准，所有特征参数均可编辑调整，可直接用于后续的工程图生成、装配模拟以及运动仿真分析，模型的结构细节完整还原了实际加工后的齿轮形态，齿部的切削角度、轮毂的厚度、安装孔的位置均经过尺寸校验，保证设计的合理性与可加工性。
