树莓派适配紧凑型相机固定安装支架

　　在嵌入式视觉检测、小型移动机器人影像采集、桌面级智能设备视觉拓展场景中，相机的安装固定精度直接决定了成像基准的稳定性，这款适配树莓派相机的安装支架，正是针对小型视觉模组的安装痛点完成的结构设计。从实际工程应用的角度出发，这类小型相机模组本身没有预留标准化的安装接口，直接粘接或者用扎带固定的方式，不仅在设备运行振动中容易出现位移偏移，长期使用还会因为应力集中导致模组电路板受力变形，影响成像传感器的对位精度，甚至损坏排线接口。这款支架在设计之初就充分考虑了小型视觉系统的安装边界，整体采用方正带圆角的块式结构，主体轮廓的方正形态可以很好地适配各类铝型材框架、机器人机身壳体、设备安装面板的平面安装需求，

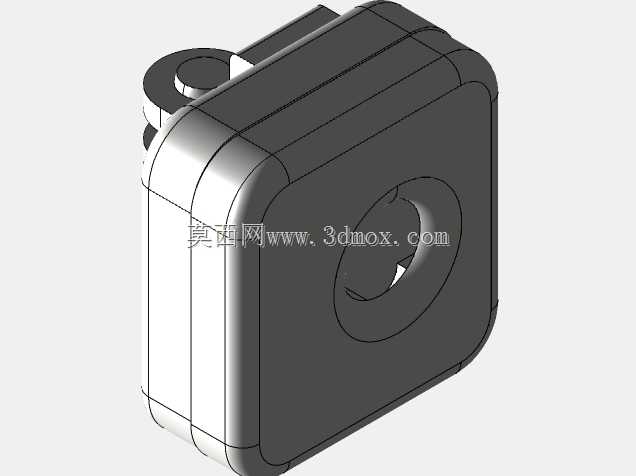

　　圆角处理则避免了安装调试过程中尖锐边角划伤操作人员或者刮蹭周边线束。支架的主体腔体完全匹配树莓派相机的模组外形尺寸，腔体内部预留了足够的间隙容纳相机模组的电路板与镜头基座，不会出现装配时挤压电路板的问题，同时腔体的定位台阶可以将相机模组牢牢卡在预设位置，保证镜头光轴与支架安装基准面的垂直度，避免出现成像画面倾斜、视场偏移的问题。支架侧面设计的铰接式连接结构，是整个设计里实用性最强的部分，这个带轴孔的凸耳结构可以配合销轴实现支架的角度俯仰调节，在实际调试视觉系统的时候，不需要反复拆卸支架重新打固定孔，只需要松开铰接处的紧固件，调整到需要的拍摄角度之后再锁紧即可，大幅缩短了视觉系统的现场调试周期。从安装适配性来看，

　　支架的背部预留了标准化的安装孔位，可以适配M3规格的紧固件，不管是直接固定在3D打印的机器人结构件上，还是通过角码连接到工业铝型材框架上，亦或是用双面泡棉胶辅助固定在光滑的设备面板上，都能获得足够的连接强度。考虑到嵌入式设备经常在有轻微振动的工况下运行，支架的壁厚设计做了针对性的加强，在镜头对应的位置做了同心的镂空开孔，既不会遮挡镜头的视场角，又能在镜头周边形成一圈防护凸台，避免设备搬运或者调试过程中异物直接磕碰镜头镜片。在结构细节处理上，支架的所有棱边都做了小尺寸的倒角处理，不仅是为了去除加工后的毛刺，更重要的是在装配相机模组的时候，倒角可以起到导向作用，让模组能够顺畅滑入腔体内部，不会因为边角的过盈量卡滞导致装配困难。

　　铰接结构的轴孔做了公差优化，既不会因为间隙过大导致调整角度之后出现旷量，也不会因为间隙过小导致销轴装配困难，在实际使用中，哪怕是需要频繁调整拍摄角度的巡检类小型机器人，这个铰接结构也能长期保持锁紧后的位置精度，不会因为设备行走产生的振动出现角度滑移。和市面上常见的一体式相机固定座不同，这款支架的结构没有多余的装饰性设计，所有的结构特征都服务于安装固定、角度调节、镜头防护这三个核心功能，整体外形紧凑，不会占用过多的设备内部安装空间，对于内部空间寸土寸金的小型移动机器人、桌面智能检测设备来说，这种紧凑化的设计可以大幅降低视觉组件对设备整体布局的影响。在实际的选型应用中，这款支架可以直接适配标准尺寸的树莓派相机模组，不需要额外做结构修改，不管是用于教育类机器人的视觉巡线功能，还是用于小型工业检测设备的图像采集，亦或是用于家用智能设备的视觉拓展，都能提供稳定可靠的固定支撑。从结构设计的逻辑来看，这款支架没有追求复杂的多自由度调节，而是把单维度的俯仰调节做了可靠性优化，毕竟在绝大多数小型视觉应用场景中，相机只需要调整俯仰角度就能满足视场对准需求，过多的调节自由度反而会增加结构的复杂度，降低长期使用的稳定性，这种针对性的功能取舍，恰恰是面向实际工程应用设计的体现——不追求冗余功能，只把核心场景下的使用可靠性做到最优。
