带伺服驱动的3D打印机器人夹持执行机构

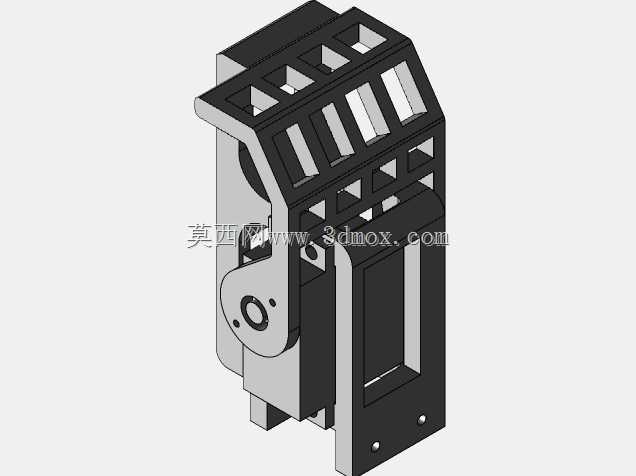

　　在桌面级3D打印设备的自动化改造、小型分拣工作站的末端执行单元搭建场景中，这类集成伺服动力的夹持机构是替代人工取放工件的核心功能部件，区别于气动夹爪需要配套气源管路、电磁阀组的复杂部署，自带伺服驱动的夹持单元仅需供电与控制信号接线即可完成部署，更适合桌面级轻量化作业场景的搭建需求。从结构组成来看，该夹持机构采用框架式镂空主体设计，主体承力部分采用对称式侧板拼接结构，侧板上开设多组矩形镂空槽，在保证结构刚性的前提下尽可能降低整体自重，避免末端负载过大对机械臂关节的扭矩输出造成额外负担，镂空结构同时也能减少3D打印制作时的材料消耗，缩短打印成型周期，适配小批量定制场景的快速制作需求。动力输出端集成微型伺服电机，

　　电机输出轴通过曲柄连杆结构与活动夹臂连接，将电机的旋转运动转换为夹臂的开合往复动作，传动路径上的铰接位置均设计有衬套安装位，可加装铜质或聚四氟乙烯衬套降低铰接处的转动摩擦，提升长期往复动作下的结构耐用性，减少传动间隙带来的夹持精度误差。夹臂的开合行程设计覆盖桌面级3D打印常见的工件尺寸范围，可适配从细小的PLA打印零件到常规尺寸的功能样件的夹持需求，夹臂接触面预留了防滑垫片安装槽，可粘贴橡胶或硅胶防滑垫，增大夹持接触面的摩擦力，避免硬质工件夹取过程中出现滑脱、表面划伤的问题。安装接口部分，机构背部设计有标准化的安装法兰面，法兰面上预留两组对称的沉头安装孔，孔位间距匹配主流桌面级机械臂、线性滑台的末端安装尺寸，可直接通过螺栓完成固定，

　　无需额外设计转接法兰，降低集成部署的加工成本。从设计思路上看，该结构优先考虑了3D打印工艺的成型可行性，所有结构件均采用无倒扣的直壁设计，打印时无需添加大量支撑结构，打印完成后仅需简单去除毛刺、打磨铰接孔即可完成组装，普通FDM3D打印机即可完成全部结构件的制作，适合创客、小型研发团队快速打样验证。在实际作业过程中，伺服电机的转角可通过控制系统精准调节，进而实现夹臂开合度、夹持力的可控调整，针对不同材质、不同重量的工件可匹配对应的夹持参数，既可以夹持轻质的塑料打印件，也可通过增大夹持扭矩完成小型金属零件的取放作业，适配多品类工件的柔性作业需求。机构的走线位置设计有内嵌的走线槽，伺服电机的连接线可沿侧板内侧的线槽排布，

　　避免夹臂开合过程中夹伤线缆，同时也让整体外观更加整洁，减少外部走线对机构动作范围的干涉。考虑到长期作业的维护需求，所有铰接位置的销轴均采用可拆卸设计，当衬套出现磨损时仅需拔出销轴即可更换衬套，无需拆解整个主体结构，日常维护的操作难度大幅降低。整体结构的重心经过优化，伺服电机布置在靠近安装法兰的一侧，让整个夹持机构的重心尽可能靠近机械臂末端的回转中心，减少机械臂运动过程中的转动惯量，提升高速运动下的动作稳定性，避免末端抖动导致的工件定位偏差。
