FDM3D打印机X轴挤出机安装组件结构

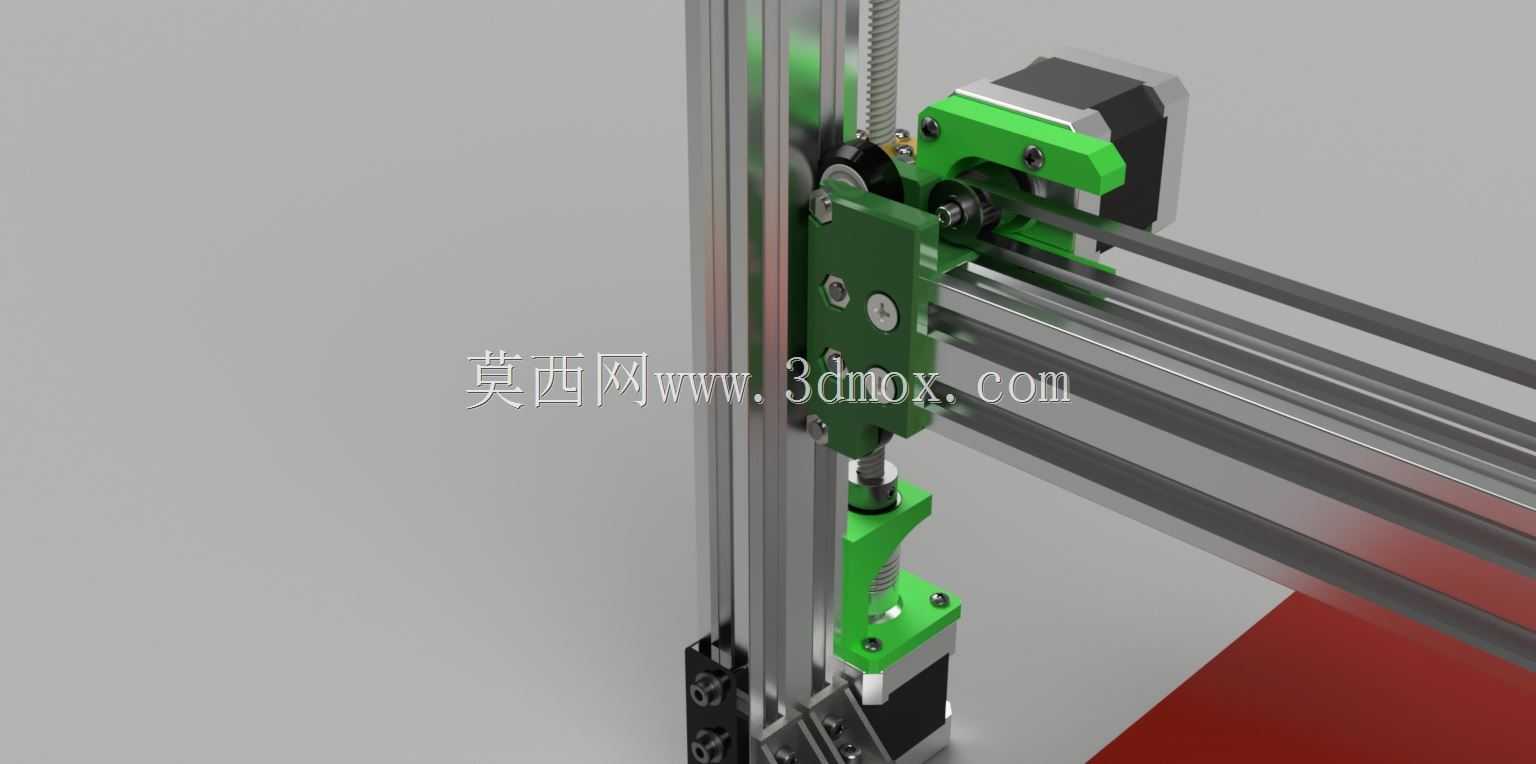

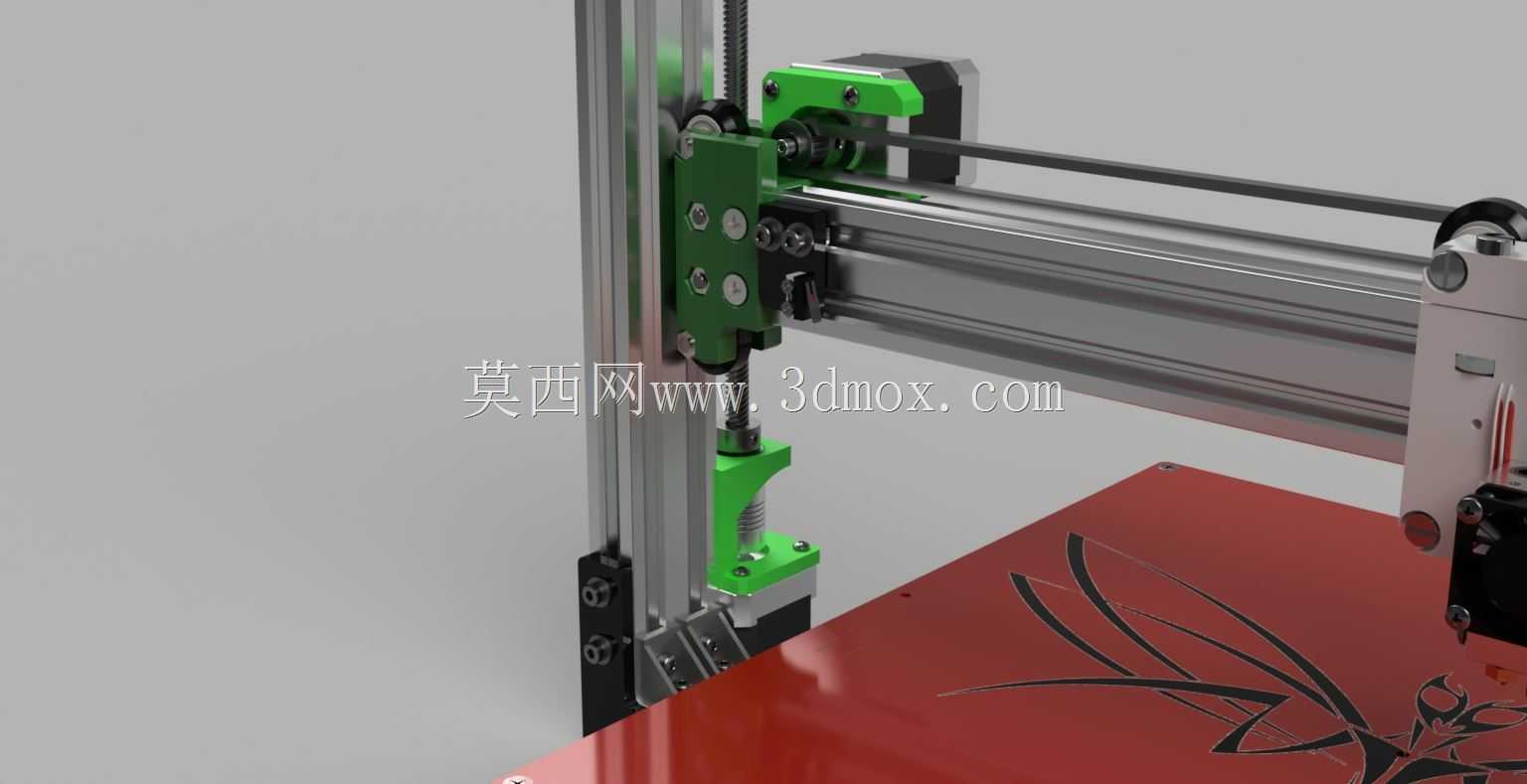

　　这套结构对应桌面级FDM熔融沉积成型3D打印机的X轴运动挤出端核心组件，日常在创客空间、高校实训实验室、小型手板打样工坊里承担耗材熔融挤出与X向精准走位的核心功能，是决定打印件成型精度、层纹表现与运行稳定性的关键模块。从实际装配逻辑来看，组件整体依托标准2020铝型材搭建的X轴线性导轨作为安装基准，挤出机安装座采用分体式绿色钣金折弯+机加工定位孔的组合结构，安装时先将直线轴承座卡入光轴导轨预留的安装位，通过内六角圆柱头螺钉完成预紧，预紧过程中需用百分表打表校验安装座与导轨的平行度，全程控制跳动公差在0.02mm以内，避免后续运动出现卡顿、丢步的问题。设计阶段特意将挤出机驱动步进电机与送丝轮的相对位置做了紧凑化布局，

　　电机输出轴直接啮合送丝减速齿轮组，省去了多余的传动连接环节，既压缩了X轴运动端的整体重量，降低了Y轴传动皮带的负载惯量，也减少了传动间隙带来的送丝误差，实际送丝精度可以控制在0.01mm量级，适配1.75mm直径的PLA、ABS、PETG等常规FDM打印耗材。组件下部预留了E3D规格热端的标准安装接口，接口处设计了散热铝块的固定卡槽与喉管穿装孔位，安装时喉管与送丝通道的同轴度需要严格对齐，避免出现耗材卡滞、送丝阻力过大的问题；侧面的张紧调节螺钉可以手动调整送丝轮对耗材的压紧力，针对不同硬度的耗材可以灵活调整压紧程度，比如打印柔性TPU耗材时适当降低压紧力避免耗材被压变形堵头，打印硬质PLA耗材时适当提高压紧力避免送丝打滑。

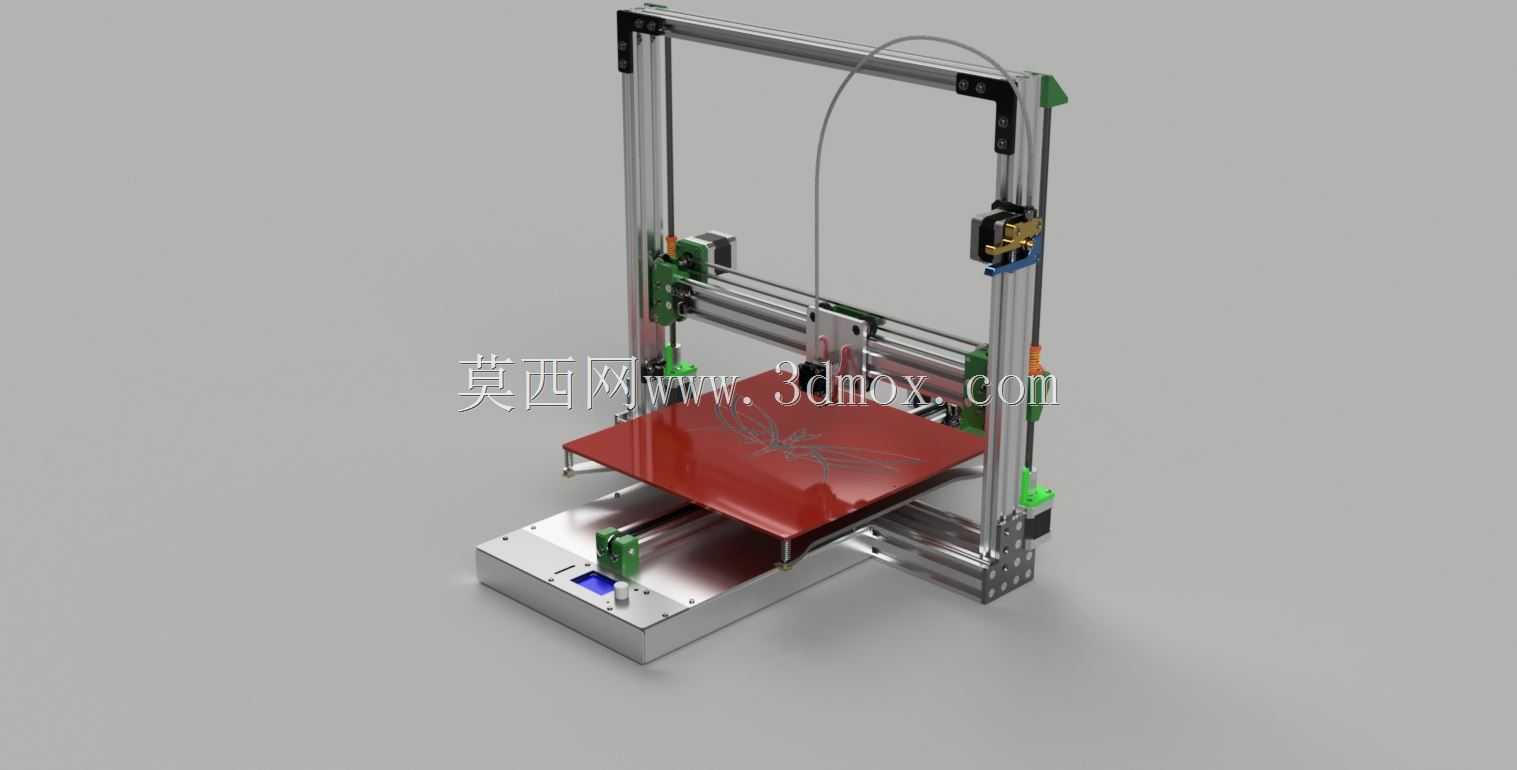

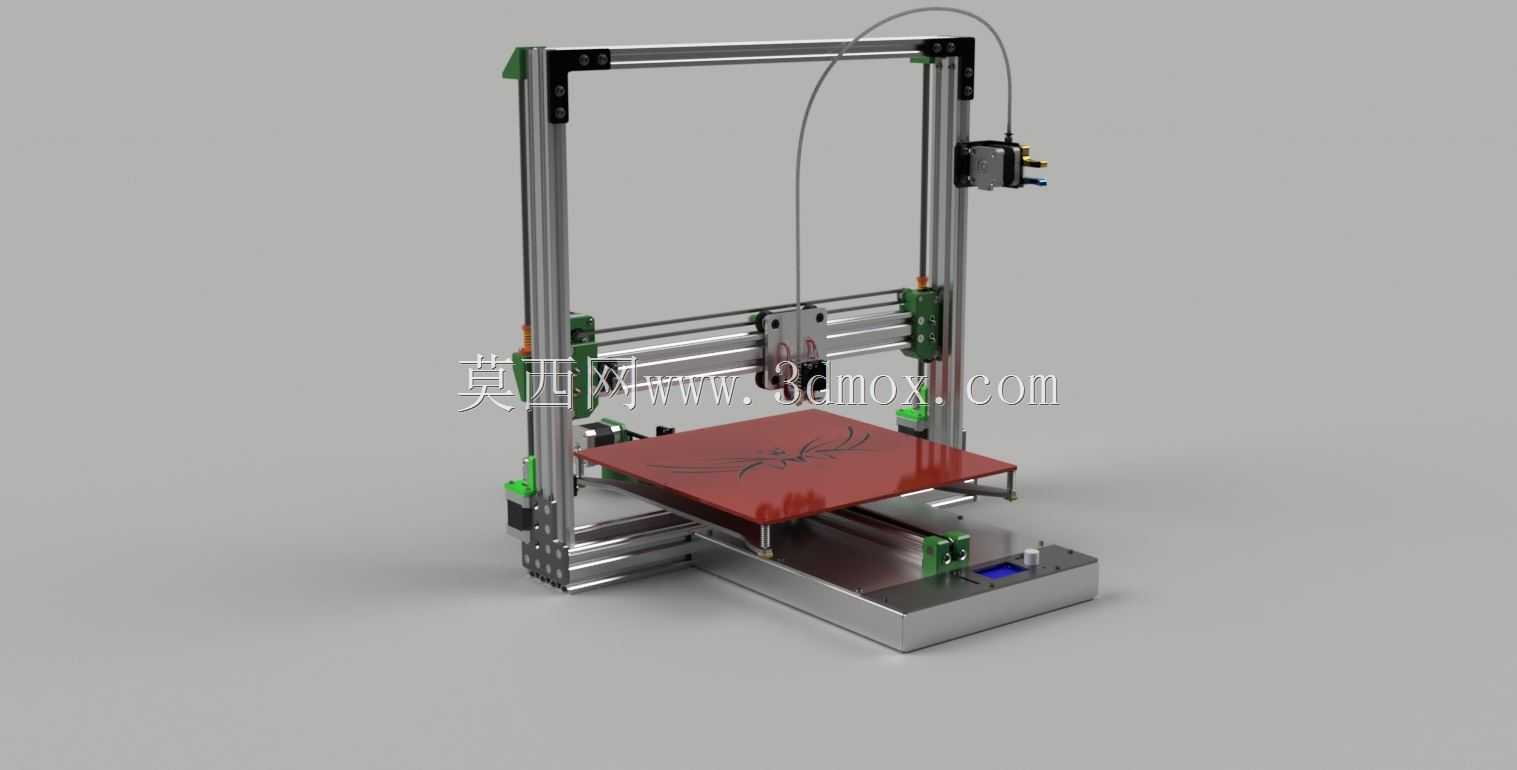

　　从安装边界尺寸来看，整套运动端组件在X轴上的横向占用宽度为120mm，垂直方向从导轨安装面到热端喷嘴的伸出长度为85mm，纵向厚度为65mm，适配主流200200200mm成型幅面的桌面级3D打印机框架，安装时不会与两侧的X轴限位开关、同步带固定座产生运动干涉，X轴的有效运动行程可以保留180mm以上，满足常规尺寸手板零件的打印需求。组件上还集成了同步带压块的安装位，同步带安装时通过压块卡入安装座的预留卡槽，调整张紧度时只需松开侧面的锁紧螺钉滑动调整位置即可，无需额外拆卸其他部件，日常维护的便利性较高。导轨两端预留了限位触发块的安装孔位，可以搭配机械式微动开关或者光电限位开关实现X轴的原点归零与硬限位保护，避免运动超程撞坏设备。

　　实际运行过程中，这套结构的运动速度最高可以支持到180mm/s的空走速度，打印时的常规运动速度在60-100mm/s区间，配合0.4mm直径的喷嘴可以实现0.1-0.3mm层厚的稳定打印，成型件的尺寸公差可以控制在±0.1mm以内，满足日常教学演示、创意零件打样、简易功能件验证的使用需求。设计时还考虑了后期维护的便利性，所有易损件比如送丝轮、轴承、喉管、加热块都采用标准通用规格，无需定制特殊配件，出现故障时可以快速更换备件，降低设备的运维成本。
