桌面级光固化树脂3D打印设备结构设计

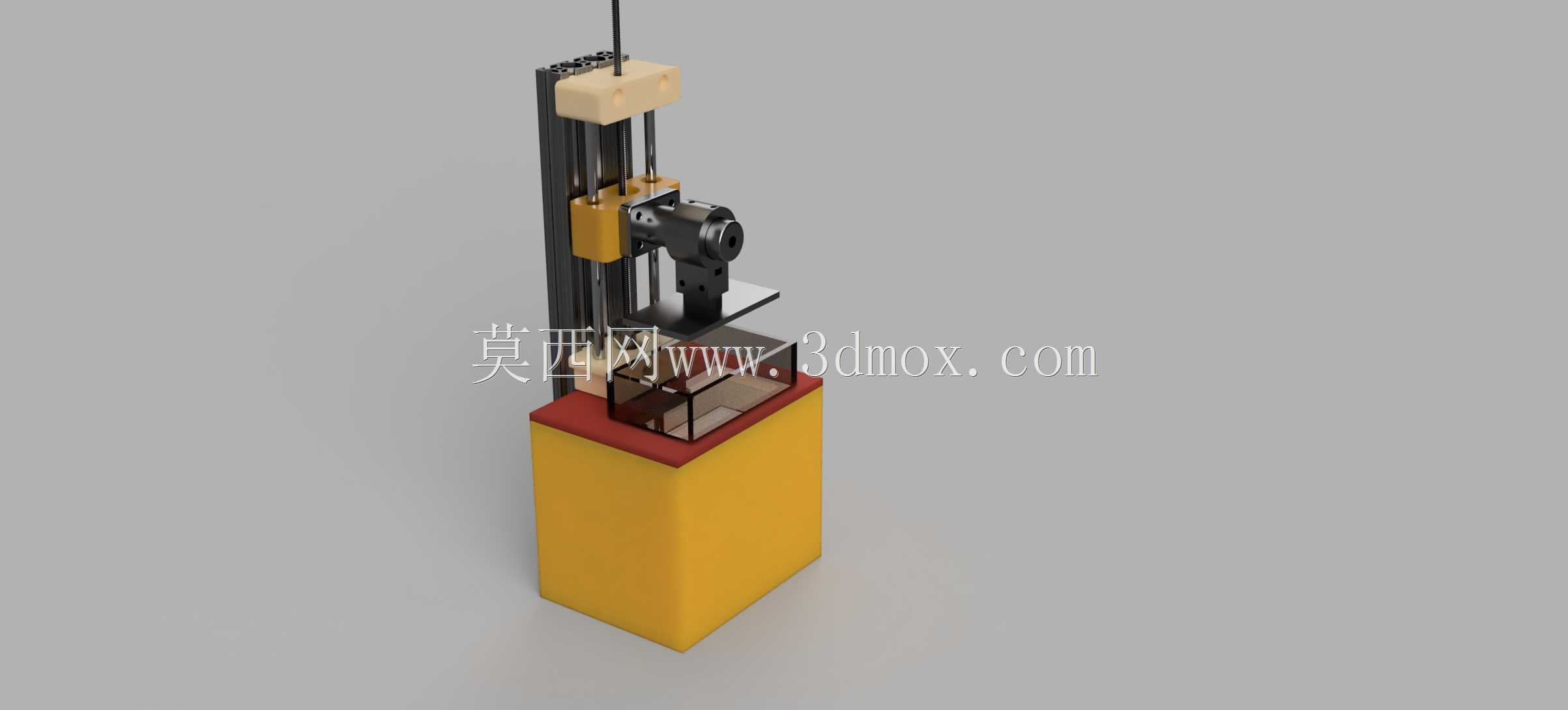

　　这套立式光固化树脂打印设备的结构设计，核心瞄准个人创客、小型工作室的小尺寸高精度制件快速成型场景，区别于工业级大尺寸光固化设备的占地与成本门槛，整体采用下置料槽、上置升降成型平台的经典光固化布局，在结构紧凑性与成型稳定性之间做了针对性平衡。从实际使用场景出发，这类设备常被放置在普通办公桌台面使用，因此底座采用方正的箱式承托结构，既可以内置控制主板、供电模块与散热组件，也能通过足够的自重抵消Z轴升降过程中的轻微晃动，避免成型件出现层纹偏移问题，底座顶面预留的料槽安装位做了下沉式定位台阶，更换不同容量料槽时无需反复校准水平，减少日常调试的操作步骤。Z轴传动部分采用双光杆导轨搭配单丝杆的传动组合，

　　光杆表面做了硬氧处理降低长期往复运动的磨损量，丝杆选用细牙导程规格，保证成型平台升降时的进给精度控制在微米级，避免层厚偏差导致的制件尺寸超差；成型平台的连接支架做了角度可调设计，通过侧面的锁紧旋钮可以快速调整平台水平度，平台表面采用磨砂阳极氧化处理，提升打印首层的附着能力，减少制件中途脱落的报废概率。设备顶部的模组集成了光源散热与Z轴驱动电机，电机通过联轴器直接与丝杆连接，省去同步带传动带来的回程间隙，光源部分的安装位预留了标准的屏幕安装槽与遮光罩固定位，避免紫外光线外泄对操作人员造成影响，同时遮光罩采用抽拉式安装结构，日常维护更换离型膜时无需拆解整体上部框架。从安装边界来看，设备整体占地尺寸控制在200mm见方以内，

　　总高度控制在600mm以内，完全适配常规桌面的摆放空间，底座底部预留了四个可调橡胶脚杯，可以在不平整的台面上快速调平设备，无需额外准备减震垫。设计过程中针对个人用户的使用习惯做了多处细节优化：料槽采用边框加高设计，减少树脂加注过满溢出的风险，Z轴的上下限位采用光电触发开关，相比机械触点开关的重复定位精度更高，长期使用也不会出现触点氧化失效的问题；设备的走线全部隐藏在立柱的型材槽内，既避免外露线路被树脂滴落腐蚀，也让整体外观更整洁，减少日常清洁的死角。从功能实现角度，这套结构可以适配常规的405nm波长光敏树脂材料，成型行程覆盖100mm左右的高度范围，能够满足手办原型制作、小型结构件验证、精密零件打样的日常需求，

　　传动部分的所有连接位都设计了快拆结构，后期更换磨损的导轨、丝杆或者屏幕时，不需要动用复杂工具就能完成拆解更换，降低设备的长期维护成本。不同于工业级设备的全封闭钣金外壳设计，这套结构的外露部分尽量采用标准铝型材与3D打印连接件组合，在保证结构刚性的前提下，进一步压缩整体制造成本，同时也方便用户根据自身需求改装扩展，比如增加排风组件、树脂加热模块或者自动供料装置，所有安装孔位都预留了标准的螺纹规格，不需要二次打孔就能加装拓展配件。在结构刚性校核阶段，针对Z轴悬臂伸出最长的工况做了受力变形模拟，将成型平台满载树脂与制件重量时的端部变形量控制在0.02mm以内，完全满足光固化打印的精度要求，底座内部的供电模块与控制板安装位做了分区隔离，避免树脂泄漏渗入电路部分造成短路，所有过线孔都加装了橡胶护圈，防止线路往复移动时被金属棱边磨损。
