PCIe扩展卡用6010散热风扇固定安装支架

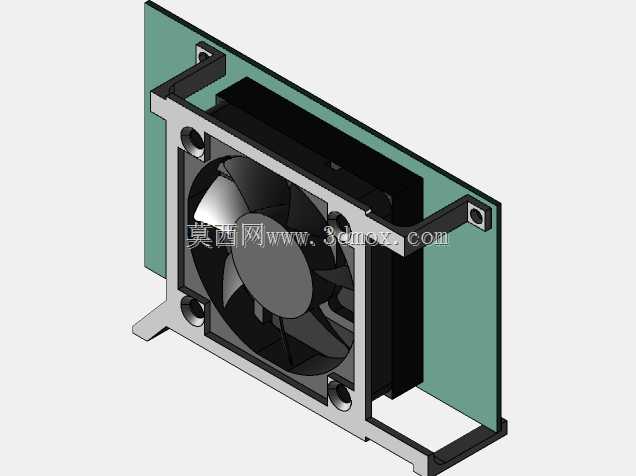

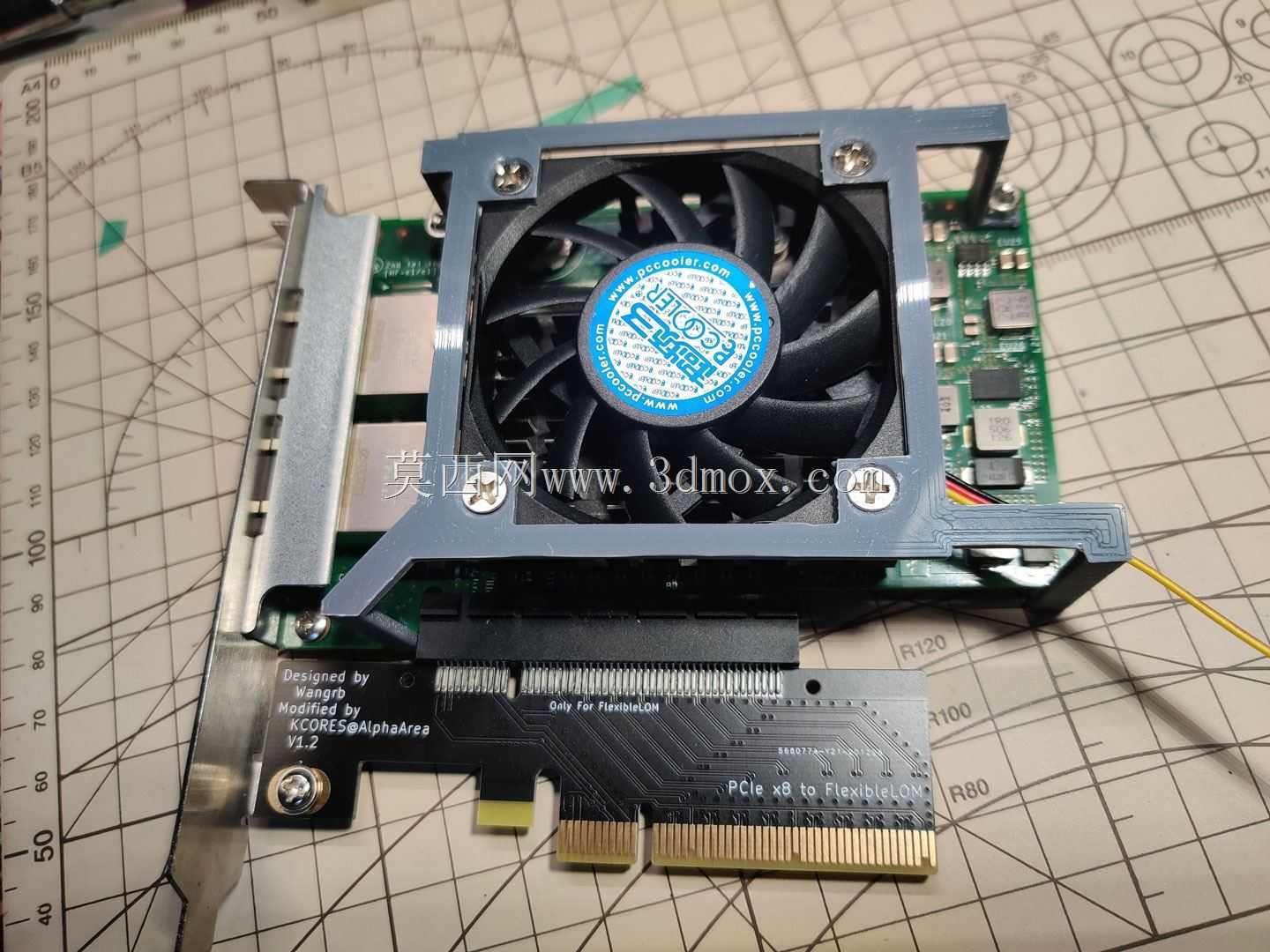

　　做板卡改装的结构工程师大多碰到过这类痛点：标准PCIe扩展卡本身没有预留主动散热的安装位，高负载下主控、显存颗粒温度飙升，靠机箱被动风道根本压不住，尤其是多卡并列安装的工控机、工作站场景，板卡间隙狭窄，热量淤积后很容易触发降频甚至硬件故障，这款支架就是针对这类场景做的适配结构。从实际安装逻辑来看，支架直接借用PCIe挡板的固定点位作为主承重基准，不需要在机箱或者板卡上额外打孔，也不会占用相邻的扩展槽位，适配的是行业通用尺寸的6010规格轴流风扇，也就是边长60mm、厚度10mm的标准薄型风扇，这类风扇的安装孔距是通用的50mm，支架上的固定螺柱完全对齐这个孔位公差，安装时不需要额外调整孔位，直接用M3螺丝就能把风扇锁紧在支架上。

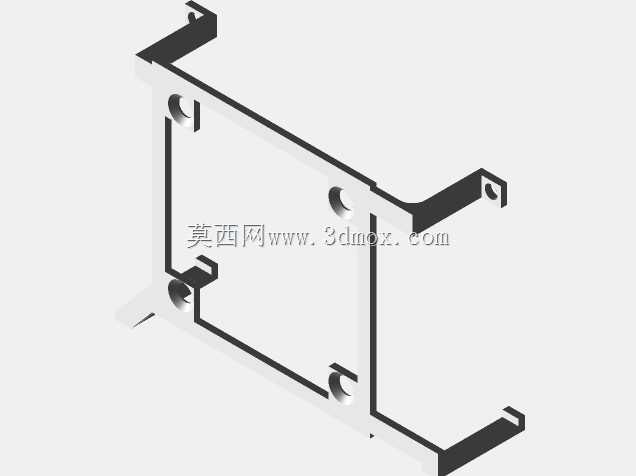

　　支架的主体框架采用折弯成型的金属结构，边缘做了卷边处理，一方面避免安装时割手，另一方面提升整体结构刚性，不会因为风扇长期运转产生的共振出现形变或者异响。框架的镂空区域完全对齐风扇的进风面，不会遮挡风道，风扇吹出的气流可以直接垂直吹向扩展卡的核心发热区域，覆盖主控芯片、显存颗粒以及供电模块的位置，相比斜向吹的辅助风扇，散热效率提升非常明显。在安装边界上，支架的整体厚度控制在11mm以内，加上风扇本身10mm的厚度，总突出高度不会超过PCIe挡板的标准限位，不会和机箱侧盖产生干涉，哪怕是厚度较小的2U工控机箱也能顺利安装。支架下方的避让槽做了精准的尺寸匹配，完全避开PCIe金手指以及板卡上的贴片元件位置，安装后不会出现压件、短路的风险，

　　哪怕是不同厂商的PCIe转接卡、网卡、采集卡，只要是标准全高PCIe挡板规格，都能适配这款支架。从设计思路上看，这款结构没有做多余的冗余设计，所有折弯角度、固定点位都围绕“不改动原有硬件、快速安装、不占用额外空间”三个核心需求，没有多余的装饰结构，所有受力点都做了加强筋处理，长期在机箱内的高温环境下也不会出现形变。实际使用场景中，除了常规的台式机工作站改装，在工业控制机柜里的PCIe采集卡、运算卡散热改造场景里，这款支架的适配性也很强，不需要定制特殊的散热配件，用标准的6010风扇就能快速搭建主动散热系统，解决密闭机柜内板卡散热不足的问题。支架的表面做了防静电喷塑处理，不会和板卡上的元件产生静电放电风险，

　　安装时只需要先把风扇固定在支架上，再把支架卡在PCIe挡板的固定位，拧紧挡板螺丝就完成安装，整个过程不需要拆卸板卡上的原有散热片，也不需要改动任何原有硬件结构，后期维护时只需要拆下支架就能清理风扇积灰，维护成本很低。在风道设计上，支架的侧边做了小幅的导风折弯，能把风扇吹出的气流约束在板卡表面，减少气流向侧边无发热区域的散逸，让更多气流直接流过发热元件表面，带走热量的效率比无约束的风扇安装方式高两成左右。另外支架上的风扇固定孔做了长圆孔微调设计，哪怕不同厂商的6010风扇孔位有±0.2mm的公差，也能顺利对齐安装，不会出现孔位偏差拧不上螺丝的问题。对于经常做硬件改装、工控设备散热改造的结构设计人员来说，这类标准化的适配支架可以直接套用在同类项目里，不需要重新测绘建模，能大幅缩短散热改造方案的设计周期，也避免了自行设计支架时容易出现的干涉、孔位偏差、结构刚性不足等问题。
