服务器双口网卡散热风扇固定护罩结构

　　这套结构围绕标准PCIe扩展卡的散热改造展开，核心解决10G双电口网卡在高密度机架服务器、紧凑型工控机箱内被动散热余量不足的问题。在1U/2U机架部署场景中，机箱内部横向风道往往被硬盘背板、理线架和相邻扩展卡挤占，板载铝挤散热鳍片仅靠机箱前后压差带走热量，高负载下主控芯片结温很容易触碰到降频阈值，尤其在机房送风温度偏高、机柜满载时，网卡端口误码、链路抖动甚至意外掉线的风险会明显上升。

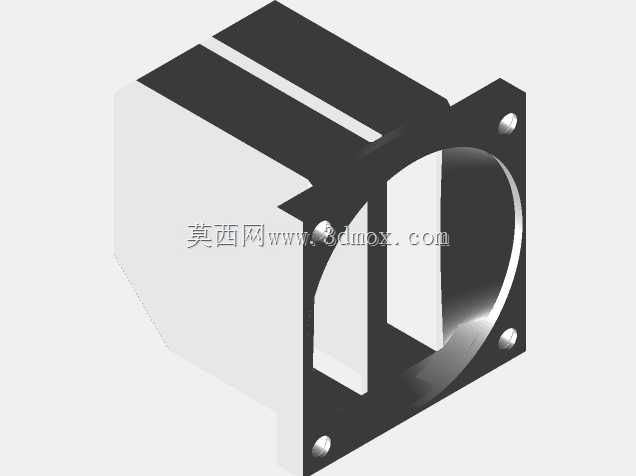

　　护罩部分没有采用全包覆的密闭壳体，而是顺着鳍片阵列的走向做定向导流：进风侧正对服务器前置冷通道，护罩侧壁把风扇送出的气流约束在鳍片间隙内，避免气流从鳍片两侧无意义逸散，让冷风完整穿过每一条散热齿，直接冲刷主控芯片对应的鳍片根部；出风侧则顺着机箱后排风方向开放，热风可以直接汇入服务器整机排风路径，不会在卡面附近形成涡流积热。双风扇安装位的布局兼顾了冗余需求，单风扇故障时剩余风量仍能维持基础散热能力，运维人员更换风扇也无需拆卸整张网卡。

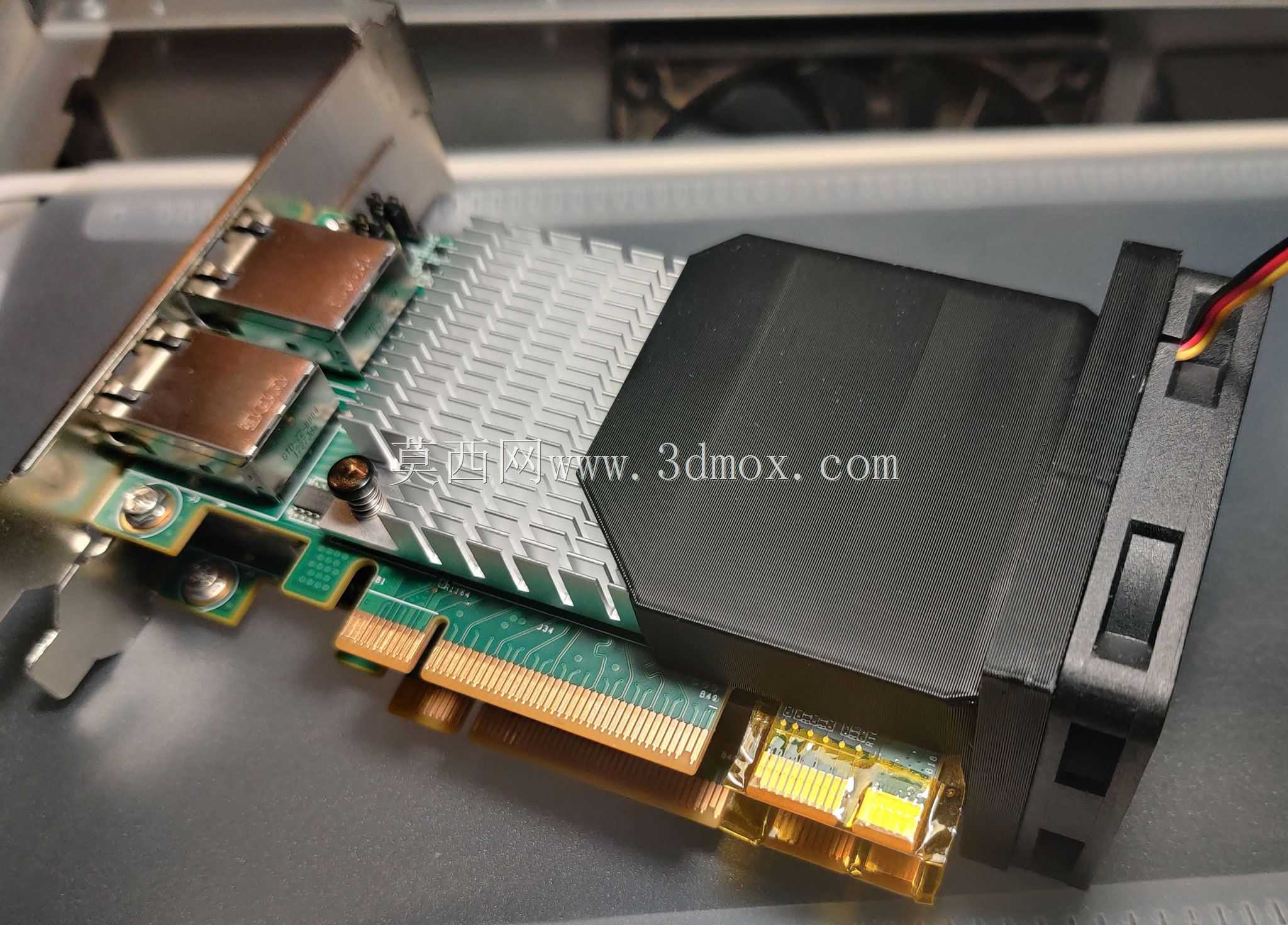

　　支架的安装边界完全贴合标准全高PCIe挡板尺寸，固定点位避开了板卡上的贴片电容、金手指和两侧SFP电口接口，不会干涉网卡插入主板PCIe插槽，也不会遮挡端口的水晶头插拔空间。护罩与鳍片之间预留了均匀的装配间隙，既避免硬质塑料件直接挤压鳍片导致形变，也防止长期振动下护罩与鳍片摩擦产生异响。风扇走线沿护罩侧边的走线槽布置，用扎带固定后不会垂落到金手指或主板元件上，线长适配主板板载风扇插针的常规位置。

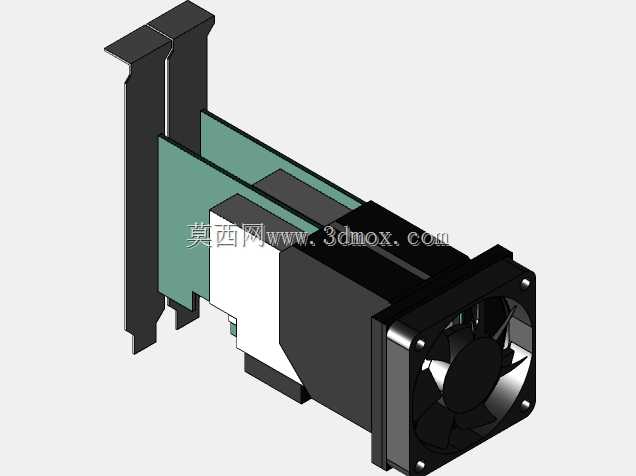

　　建模过程中优先还原了实际装配的干涉关系：挡板弯折边、电容凸起高度、散热鳍片的齿距和齿高都按实物比例搭建，风扇选用标准25mm厚度轴流扇的安装孔位，孔距匹配通用40/50mm风扇规格，改装者可以直接替换市面常见的同尺寸风扇。护罩表面做了细微的防滑纹理，既提升打印件的结构刚性，也减少薄壳件的共振概率。整套结构不需要对原网卡做任何钻孔、切割改造，所有固定位依托原有散热片的卡扣空间和挡板螺丝位实现，拆装后可以完全恢复网卡原厂状态，非常适合机房运维、家用All in One主机、软路由整机的网卡散热升级场景，在紧凑机箱内也能和相邻显卡、阵列卡保留安全的装配间距。
