通用割草机节气门替换结构设计

　　园林养护作业中，手推式或侧挂式割草机的节气门操纵组件长期暴露在户外多尘、高湿、频繁振动的工况下，塑料拨杆断裂、复位弹簧卡滞、转轴磨损松旷是高频故障点，这类故障会直接导致发动机转速失控、怠速不稳甚至无法启动，而原厂配件往往存在采购周期长、适配型号窄、单配件售价偏高的问题，不少一线养护人员遇到这类故障时只能整机更换操纵杆总成，造成不必要的成本浪费。这款替换式节气门结构，正是针对这类通用型割草机操纵杆的常见失效点做的适配化设计，核心目标是在不改动原有操纵杆主体安装结构的前提下，实现故障节气门组件的直接替换，降低维修成本与停机等待时间。

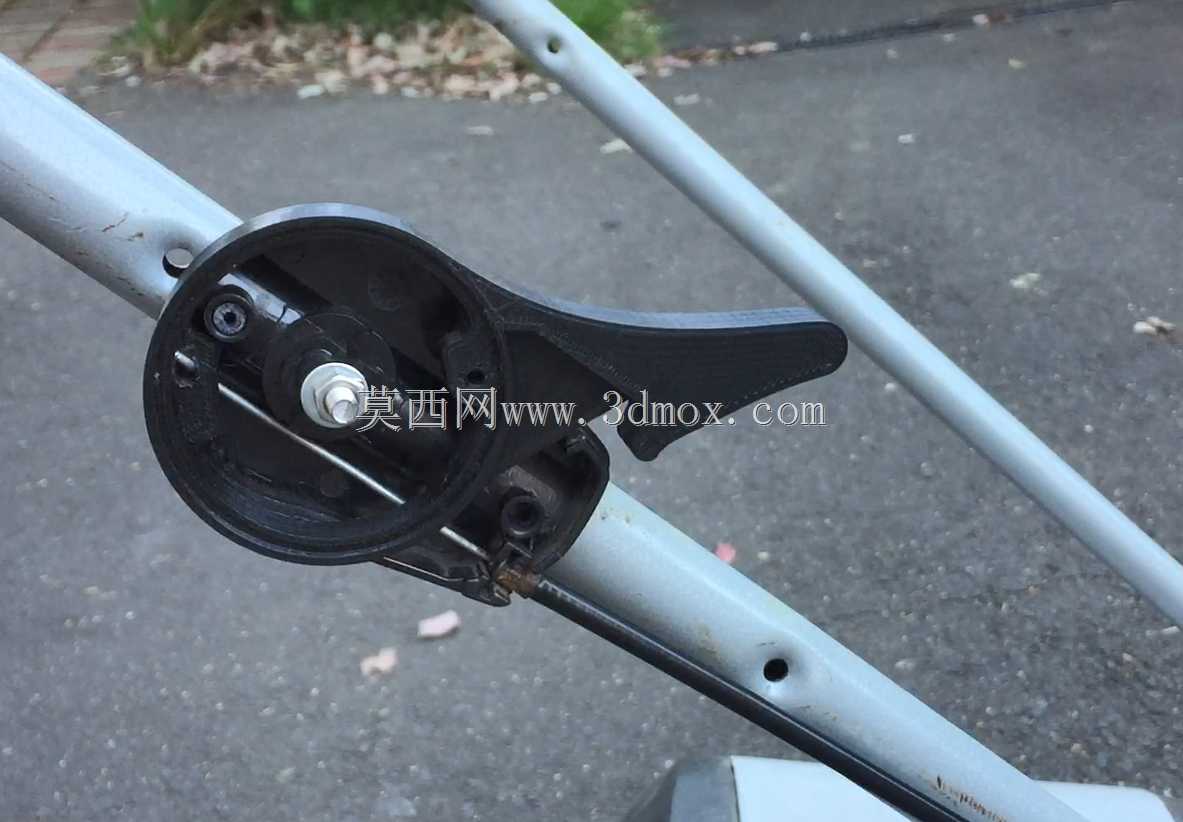

　　从实际安装边界来看，该组件完全匹配市面上多数侧挂式、手推式家用及商用割草机的金属操纵杆管径，安装位的两个固定孔位间距、转轴中心高度都和通用款节气门体完全对齐，不需要对原有操纵杆做钻孔、打磨等二次加工，维修时只需要拆除失效的旧组件，将新组件对准安装孔拧紧紧固螺钉，再将油门拉线卡入拨杆的拉线卡槽即可完成装配，整个替换过程不需要专用工装，普通操作人员借助常规螺丝刀、尖嘴钳就能在十分钟内完成操作。结构设计上，组件的核心受力部件——油门拨杆采用了加厚的弧形过渡结构，相比原厂薄片状拨杆，在频繁捏合操作的受力点位置做了圆角加强，避免应力集中导致的断裂问题；复位弹簧采用了和安装槽完全匹配的扭簧结构，弹簧两端的固定卡脚分别卡入基座和拨杆的定位槽内，不会因为设备长期振动出现弹簧脱槽、弹力衰减的问题；基座上的转轴采用了台阶式定位结构，拨杆装配后轴向间隙控制在0.2mm以内，既不会因为间隙过大出现操作晃量，也不会因为间隙过小导致低温环境下拨杆卡滞。

　　功能层面，该组件完整保留了原节气门的全行程操纵特性，拨杆从怠速位置到最大油门位置的转动角度和原厂件完全一致，拉线行程匹配度高，装配后不需要额外调整拉线长度就能实现怠速稳定、油门响应跟手的操纵效果，不会出现油门拉不到位导致的动力不足，或是怠速位置过高导致的发动机飞车风险。基座和操纵杆接触的贴合面做了微弧处理，能够和圆形金属操纵杆的外壁完全贴合，紧固后不会因为长期振动出现组件绕杆转动、油门位置偏移的问题；拨杆的捏合位置做了贴合手指轮廓的弧形凸起，操作时的触感和原厂件保持一致，操作人员不需要改变长期形成的操作习惯就能快速上手。

　　从实际应用场景来看，这类替换组件不仅适用于个人用户的家用割草机维修，也适合园林养护团队做批量备件储备，针对不同品牌但操纵杆管径、安装尺寸接近的割草机，都可以用该组件做通用替换，减少备件的库存品类，降低备件管理成本。设计过程中充分考虑了户外作业的复杂工况，所有塑料部件都选用了耐候性较好的工程材质，能够耐受夏季户外高温暴晒、冬季低温冻融以及草坪修剪时的草屑、泥水侵蚀，不会因为短期的环境变化出现材质脆化、变形的问题；金属部件如转轴、紧固螺钉、复位弹簧都做了防锈处理，长期在高湿度的草坪环境下使用也不会出现锈死卡滞的情况。

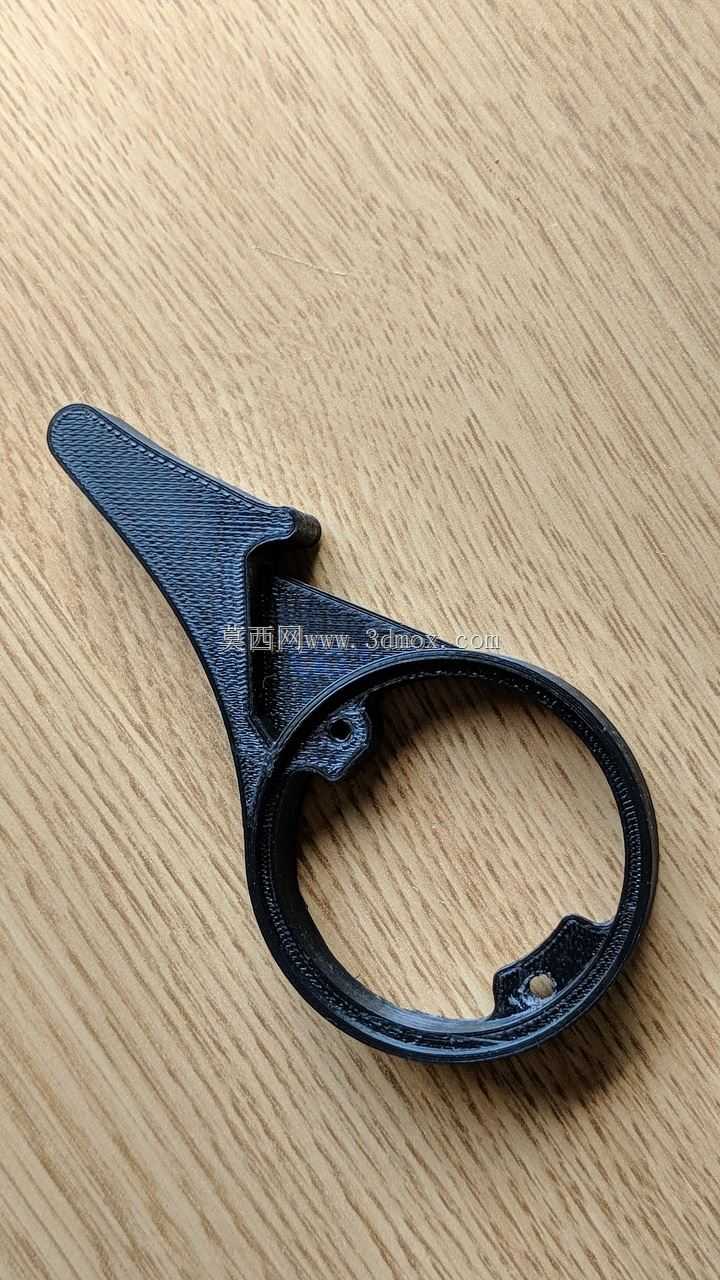

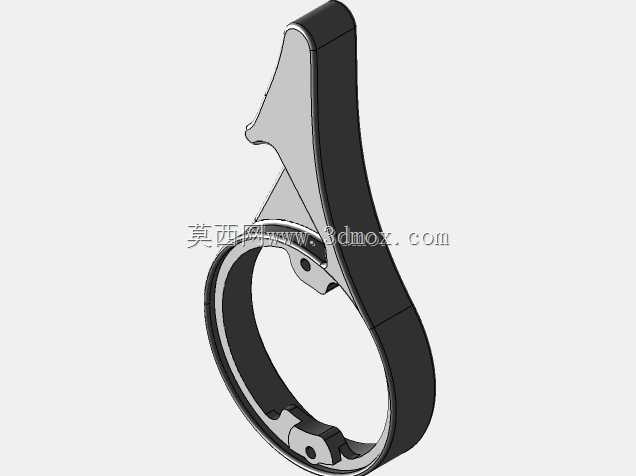

　　在建模过程中，所有配合尺寸都按照通用机械加工的公差标准做了预留，塑料件的脱模斜度、壁厚均匀性都符合注塑加工的工艺要求，如果需要小批量生产该配件，不需要对模型做额外的工艺调整就能直接开模生产；对于有3D打印条件的维修站点或个人用户，也可以直接导出对应格式的模型，采用常规工程塑料做小批量自制，快速解决现场的设备故障，避免因为等配件耽误养护作业窗口期。需要注意的是，装配时要确保扭簧的卡脚完全卡入定位槽，紧固螺钉的锁紧力矩控制在合理范围，避免力矩过大导致塑料基座开裂，装配完成后要先在停机状态下反复拨动油门拨杆，确认全行程无卡滞、拉线无松旷后再启动发动机测试怠速和高速工况，确保替换后的操纵组件工作可靠。
