等径球体堆叠立方体几何结构设计

　　在滚动接触类机械结构的前期构型验证环节，规则球体的空间排布方案一直是设计人员反复推演的核心内容，本次呈现的等径球体堆叠立方体结构，正是针对密集滚动体排布场景做的具象化构型参考。日常做轴承滚动体排布、柔性支撑点阵结构、颗粒缓冲单元设计时，经常会遇到球体在规则边界内的填充率计算、接触应力分布预判、相邻球体干涉校验等问题，这类纯几何构型的三维模型，能帮设计人员快速把抽象的空间排布逻辑转化为可测量、可仿真的实体参考。

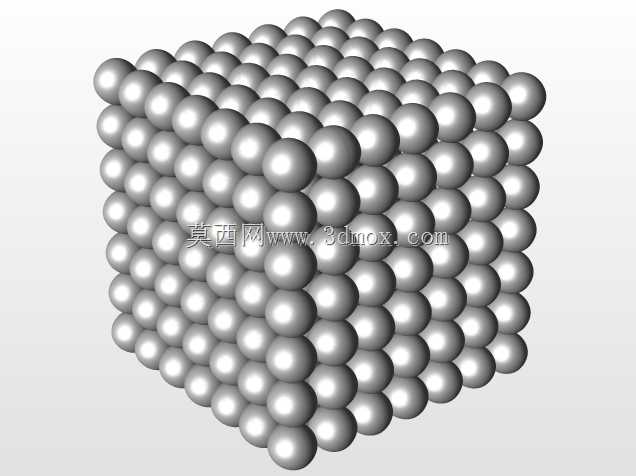

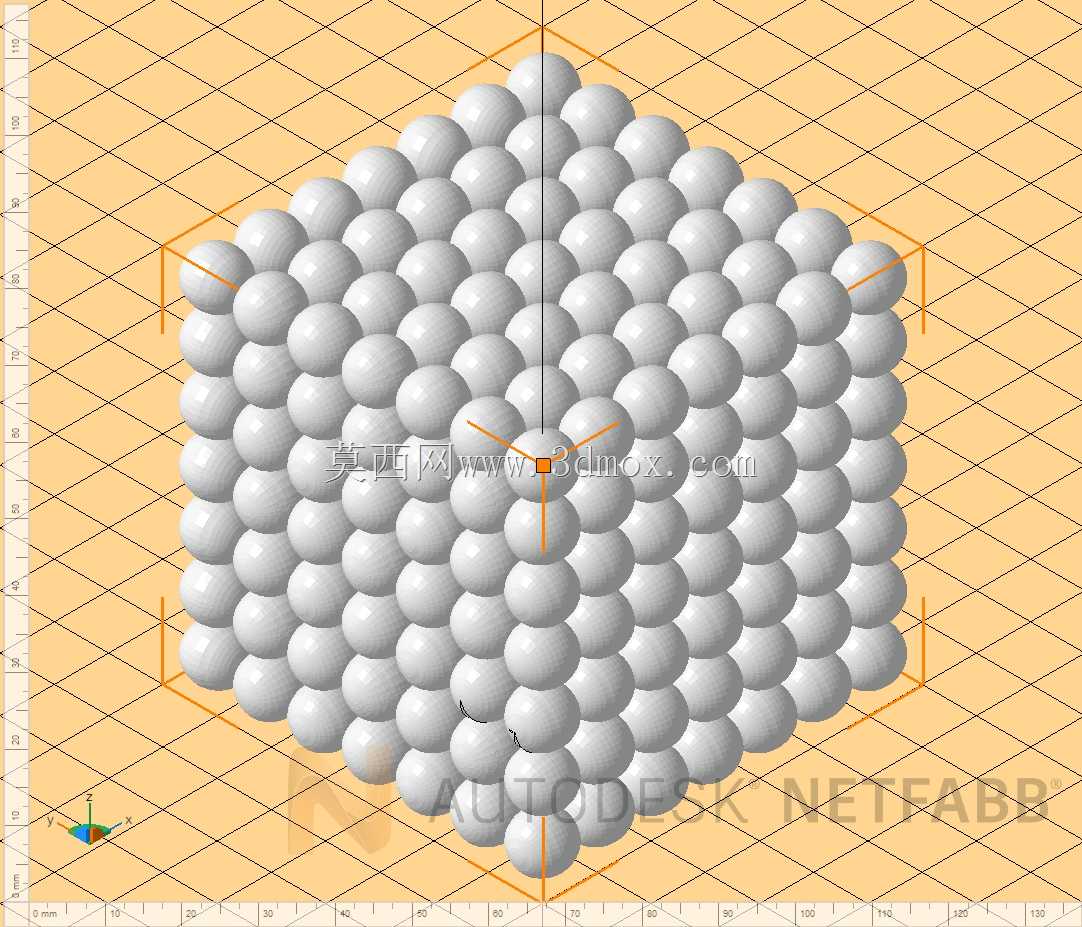

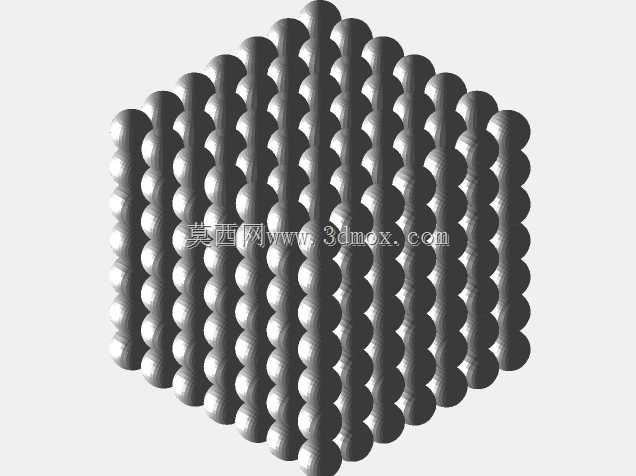

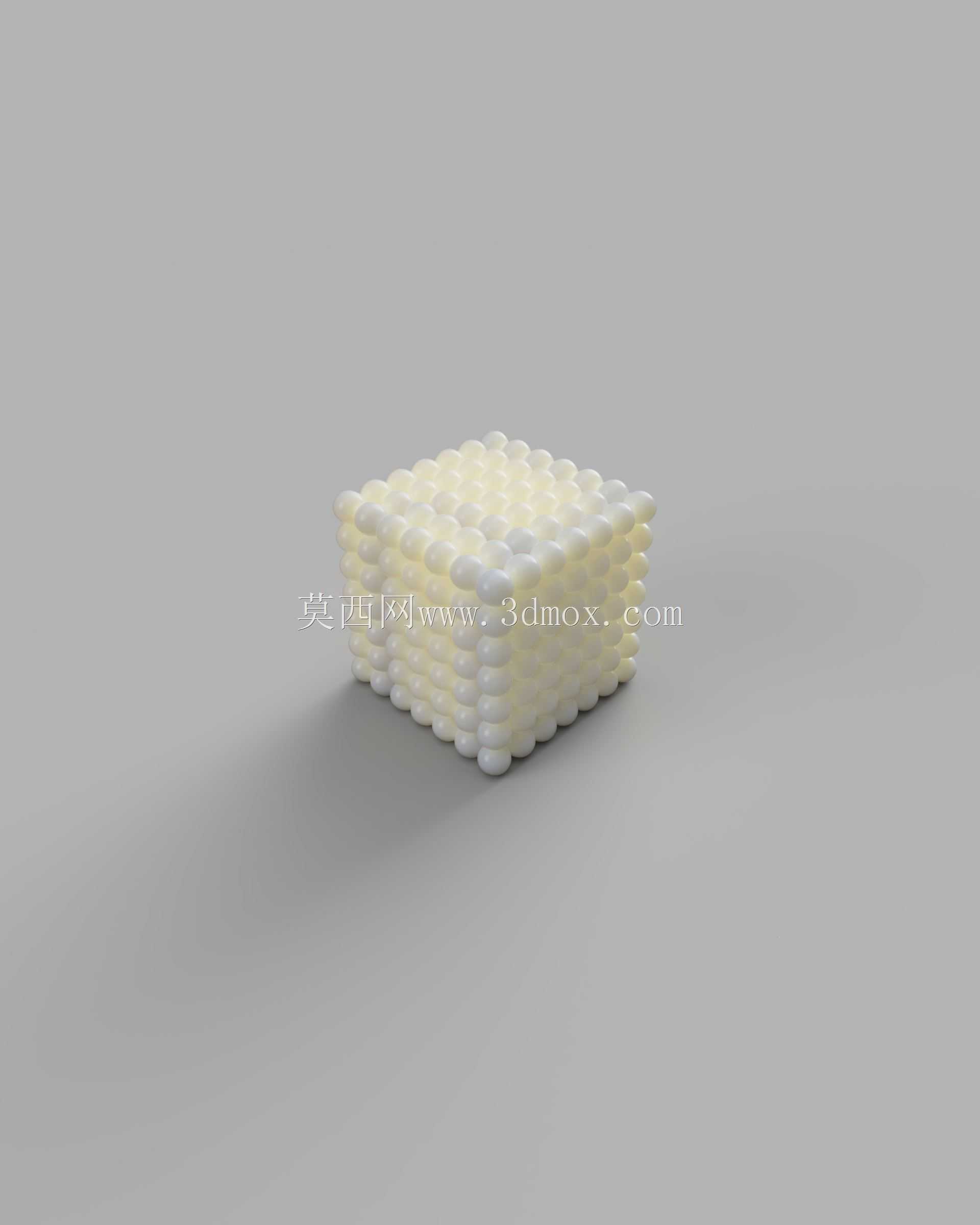

　　从结构本身来看，整个立方体完全由直径完全一致的球体堆叠而成，三个正交方向上的球体数量保持一致，相邻球体之间保持相切接触，没有额外的连接构件，最外层球体的外轮廓共同围成立方体的六个平面边界，不存在突出或者凹陷的球体单元。设计这类结构时，首先要确定单颗球体的直径参数，再根据目标立方体的外形边长，反推每个轴向需要排布的球体数量，排布过程中要严格保证每颗球体的球心在三维正交网格的节点位置，避免出现球心偏移导致的相邻球体嵌入、外轮廓不齐的问题。很多新手在做这类排布时，容易忽略球体相切的几何约束，要么把球心间距设得过大导致结构松散，要么间距过小出现实体干涉，最终做出来的模型要么不符合力学传递逻辑，要么无法导入仿真软件做接触分析。

　　从实际应用场景出发，这类球体堆叠结构的参考价值覆盖多个工程领域。在滚动轴承设计环节，满装滚动体的轴承结构就需要在有限的滚道空间内排布尽可能多的等径钢球，通过这类立方体排布模型可以快速推演不同球径下的填充密度，计算滚动体与滚道的接触点数量，预判轴承的径向承载能力；在缓冲吸能结构设计中，金属或者高分子材质的球体颗粒填充结构，需要通过规则排布保证受力时各层球体的接触力均匀传递，避免局部应力集中导致结构提前失效，这类规整的立方体堆叠模型可以作为基础排布单元，通过阵列、裁剪适配不同的填充腔体形状；在3D打印的点阵结构设计中，类球体的单元堆叠构型也常被用作轻量化支撑结构，通过调整球体直径和排布间距，可以在保证结构强度的前提下降低整体重量，这类几何模型能直接为点阵单元的参数化设计提供尺寸参照。

　　做这类结构的三维建模时，需要重点关注几个安装与尺寸边界问题：首先是整体结构的外形公差，由于外轮廓完全由球体的弧面构成，立方体的名义边长等于单球直径乘以单方向球体数量，实际接触平面的支撑点都在各层最外侧球体的顶点位置，设计配套的安装腔体时，不能直接按照名义边长做内腔尺寸，需要预留球体的安装间隙，避免装配时出现球体被挤压脱落的问题；其次是相邻球体的接触间隙控制，纯几何相切状态在实际加工中是理想状态，实际生产中无论是钢球还是高分子球都存在直径公差，建模时需要根据加工精度等级预留合适的间隙，避免装配时出现球体卡滞、无法灵活转动的问题；另外如果是作为滚动体使用，还要考虑球体与周边保持架、滚道的配合边界，保证每颗球体都有足够的滚动空间，不会出现相邻球体摩擦导致的转动阻力增大问题。

　　很多设计人员在做这类几何结构时，容易把注意力完全放在外观的规整度上，忽略了实际工况下的受力传递路径。在这个立方体堆叠结构中，垂直方向的载荷会通过每层球体的接触点逐层向下传递，每个球体同时与上下、前后、左右六个方向的相邻球体接触，载荷会沿着正交方向均匀分散，这种传力特性刚好匹配滚动轴承、缓冲结构的受力需求，但如果排布时出现球心偏移，就会导致接触点偏离正交方向，出现额外的分力，让结构在受载时产生侧向滑移，影响整体稳定性。建模过程中可以通过参数化驱动的方式，把单球直径、单方向球数设为可变参数，快速生成不同尺寸的堆叠结构，适配不同的设计场景，不用每次都重新做阵列和约束，能大幅提升前期方案迭代的效率。
