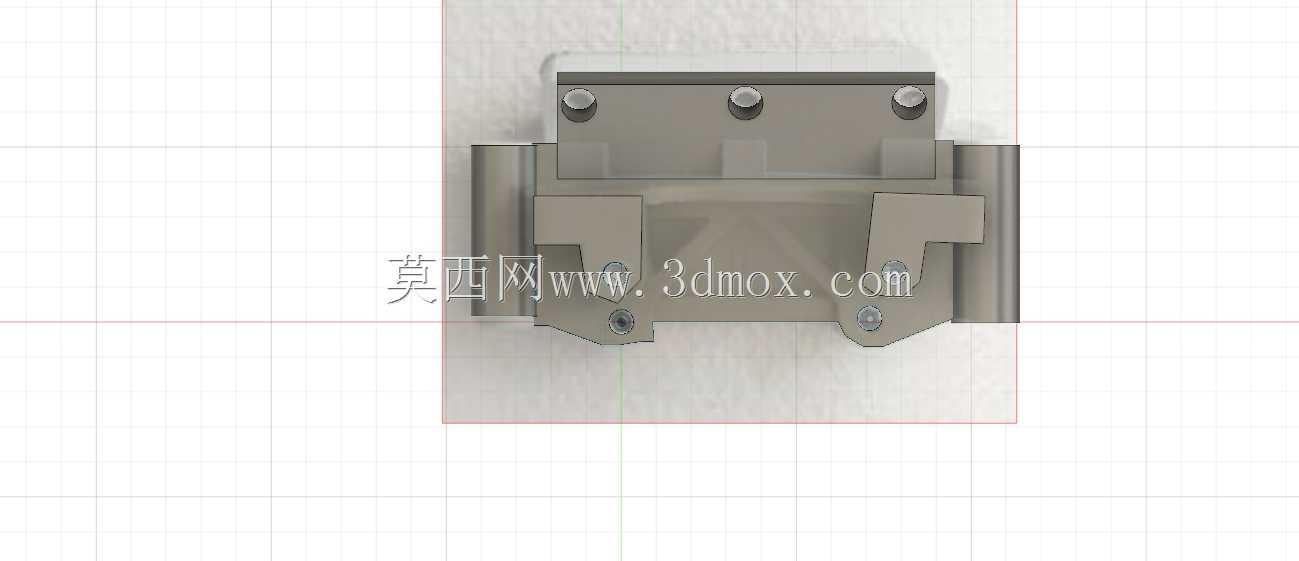

Traxxas Slash 2WD遥控车前舱隔板结构件

　　该结构件应用于1/10比例两驱遥控短卡的前部舱段，是前舱动力组件、转向机构与车壳前部的衔接承载部件，在RC越野竞速、场地漂移、户外穿越等使用场景中，承担前部组件的定位约束、冲击载荷分散以及舱段空间分隔的作用。实际装车使用时，该隔板位于前防撞结构后方、前差速/转向舵机组件的上方位置，能够阻挡行驶过程中车轮带起的泥沙、碎石侵入前部电子设备安装区，同时为前部车壳的固定提供可靠的安装点位，避免激烈操控时车壳移位干涉转向动作。从功能特性来看，该部件采用一体化折弯+局部加强筋的结构设计，三个顶部固定柱对应前舱上部的车壳固定卡扣位，下部两侧的带孔凸耳分别对应车架前部的左右安装支座，中部的下沉式避让槽刚好为转向摇臂的往复摆动预留足够运动空间，

　　不会出现转向打满时结构干涉的问题；部件边缘做了等距的翻边处理，既提升了薄板结构的整体抗扭刚度，也能避免尖锐边缘在装配或维修时划伤线材、车壳。设计过程中优先匹配Traxxas Slash 2WD车型的原厂安装孔位，所有安装孔的同轴度公差控制在0.1mm以内，确保可以直接替换原厂同位置部件，不需要对车架进行额外打孔或打磨修改；安装边界完全贴合原厂前部舱段的轮廓尺寸，左右两侧的弧形缺口刚好卡入车架前部的纵梁定位槽，装配时可以快速实现预定位，降低装配对位的难度。外形尺寸上，部件整体宽度匹配车架前部纵梁的外侧间距，高度不超过前舱上部的车壳内部净空，安装后不会出现顶壳、外露的问题；所有固定孔的孔径适配原厂常用的M2规格自攻螺丝，

　　孔位周边做了局部加厚处理，多次拆装也不容易出现滑牙、开裂的问题。结构设计时充分考虑RC车型的使用工况，针对前部容易受到冲击的位置做了局部加厚，上部三个固定柱的根部做了圆角过渡，避免飞坡落地时冲击力集中导致柱体断裂；中部的镂空区域在保证结构强度的前提下尽可能减轻部件自重，不会给前部悬挂增加额外的簧下质量，影响车辆的操控响应。实际装车测试中，该隔板能够在连续跳跃、侧滑碰撞的工况下保持结构稳定，分隔舱段的作用可以有效减少泥沙进入舵机、接收机的安装区域，降低电子设备因进沙出现卡滞、损坏的概率；安装点位的精度保证了车壳装配后的缝隙均匀，不会出现车壳偏磨轮胎的问题。对于RC模型改装、维修的从业者来说，该结构的建模逻辑具备参考价值：

　　在做替换类配件设计时，首先要锁定原车的安装基准面与所有孔位的相对位置，优先保证装配兼容性，再根据实际受力场景调整局部结构的强度，在轻量化和可靠性之间找到平衡，同时要预留足够的运动件避让空间，不能只看静态装配效果而忽略动态工作时的干涉风险。
