间歇传动用四齿棘轮结构设计

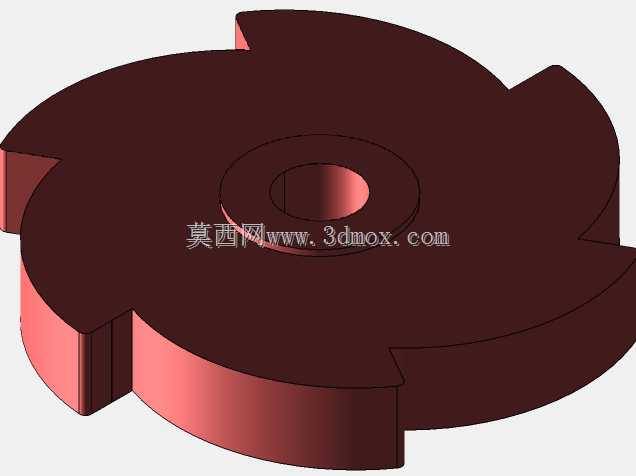

　　在各类需要实现单向间歇运动的机械结构中，棘轮是应用极为广泛的核心传动构件，其核心作用是将主动件的往复摆动转化为从动轴的单向步进式圆周转动，同时可承担止逆、防反转的结构功能，常见于起重设备的止退机构、机床进给机构、自行车飞轮结构、包装机械的送料步进单元、纺织机械的间歇送经机构等场景中。这款棘轮采用整体式盘状结构设计，整体为扁平圆盘构型，中心设置同轴贯通安装孔，用于与传动轴配合实现周向固定，中心孔周边设置凸起的环形定位凸台，可在装配时与轴肩或轴承端面贴合，保证轴向定位精度，避免轮体在受冲击载荷时发生轴向窜动。轮体周向均匀分布四个驱动棘爪啮合齿，齿形采用直面驱动、斜面过渡的构型，驱动面为径向直面，可保证棘爪啮合时受力方向沿轮体切线方向，

　　最大化传动效率，避免棘爪受径向分力出现滑脱；齿背采用平缓斜面设计，可保证棘爪在回程时能顺利沿齿背滑过，不会出现卡滞或剐蹭，减少回程阶段的磨损与噪声。设计阶段首先需要匹配对应棘爪的摆动行程，四个齿的分度布局对应从动轴每次步进转动90度的输出需求，齿槽深度根据棘爪端部的啮合深度确定，保证棘爪在最大摆角位置时能完全卡入齿槽，啮合接触长度不小于棘爪宽度的三分之二，避免接触应力集中导致齿面压溃。轮体的厚度根据传递扭矩的大小核算，整体采用等厚盘体设计，仅在中心安装孔位置设置凸台增强局部刚度，既可以减少不必要的材料占用，降低整体转动惯量，又能保证啮合齿部位的结构强度，承受棘爪驱动时的冲击载荷。安装边界方面，轮体外径为最大回转尺寸，

　　设计时需预留棘爪摆动的径向空间，轮体两侧需预留至少2mm的装配间隙，避免与相邻的机架、轴承端盖等部件发生运动干涉；中心安装孔的公差采用基孔制过渡配合，可保证与传动轴的同轴度，同时方便装配拆卸，键槽尺寸根据传递扭矩核算，设置在中心孔侧壁，与其中一个棘轮齿的驱动面处于同一径向方位，可优化受力路径，减少键连接部位的应力集中。实际应用中，这类四齿棘轮适用于步进角度较大、传动载荷中等的间歇传动场景，相比多齿棘轮，其单齿承载能力更强，棘爪啮合行程更大，不易出现跳齿故障，对装配精度的容忍度更高，在低速重载的间歇传动场景下可靠性表现更优。设计时还需考虑齿面的耐磨处理，啮合齿面作为长期受冲击接触的部位，需保证足够的表面硬度，减少长期运行后的磨损量，避免因齿形磨损导致啮合间隙过大、步进精度下降的问题。轮体的平面度公差需控制在合理范围内，保证装配后轮体端面跳动量不超过允许值，避免棘爪在轴向出现偏载，导致局部磨损加剧。
