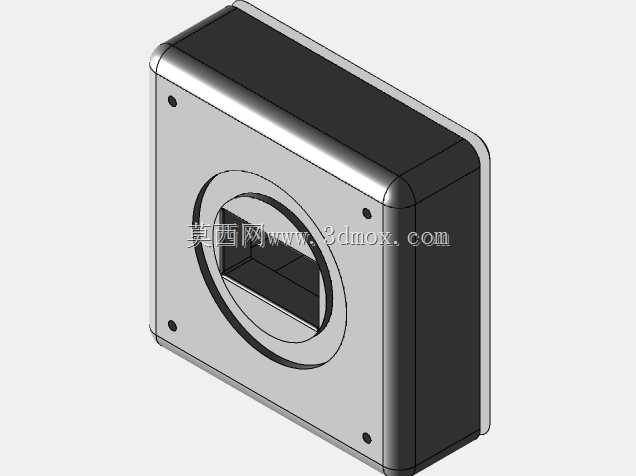

FRC竞赛机器人视觉相机防护安装壳体

　　在FRC机器人竞赛的视觉系统搭建场景中，视觉传感器的安装防护一直是结构设计环节容易被忽略却直接影响识别稳定性的细节，这款壳体正是针对Microsoft Lifecam 3000相机与配套视觉跟踪LED环的集成安装需求开发的专用结构件。从实际赛场使用的角度出发，机器人在对抗过程中会产生高频振动，还可能出现机构碰撞、飞散碎屑击打等情况，裸露的相机镜头与LED灯板很容易出现移位、刮花甚至损坏的问题，这款壳体通过一体化的容纳腔设计，将相机本体与LED环完全包覆在内部结构中，既能够隔绝外部冲击对光学元件的损伤，也能避免赛场环境中的灰尘、纤维杂物附着在镜头表面影响成像清晰度。

　　设计过程中首先考虑的是光学元件的对位精度，壳体中心预留的镜头通光孔与LED环的安装位做了同轴度约束，装配后LED环的补光光线可以均匀覆盖相机的视场范围，不会出现局部挡光导致的画面暗角，也不会因为补光偏移造成视觉识别算法的特征提取误差。壳体四个角位的螺栓孔是针对两层零件的叠装固定设计的，孔位的位置公差控制在0.1mm以内，既可以将壳体的上下盖紧密锁紧，也能通过预留的安装位直接固定在机器人的视觉支架上，不需要额外做转接件，减少了视觉模组的整体安装高度。

　　从安装边界来看，壳体整体采用方正的切角外形，边角做了小圆弧过渡，避免尖锐棱边在装配过程中划伤线材或者操作人员，整体外轮廓尺寸适配常规20mm铝型材支架的安装孔距，不需要对现有机器人的视觉安装架做二次打孔修改。壳体的内腔深度做了精准的尺寸匹配，相机装入后镜头前端与壳体外端面保持齐平，既不会因为镜头突出容易被碰撞，也不会因为内凹过深遮挡大视场角下的边缘画面，LED环嵌入内腔的环形台阶后，灯珠表面与壳体内壁保留了0.5mm的间隙，避免长期工作产生的热量直接传递到壳体表面造成局部温度过高，也方便后期检修时直接取出灯板更换。

　　在实际装配逻辑上，这款壳体的结构不需要做复杂的卡扣或者过盈配合，所有零件都通过螺栓锁紧，拆装过程只需要常规内六角扳手即可完成，赛场上如果出现相机故障需要更换，不需要拆解整个视觉支架，只需要松开上盖的四颗螺栓就能取出相机，大幅缩短应急维修的时间。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，既保证了结构强度，在机器人高速移动、急停的工况下不会出现壳体形变导致的光轴偏移，也尽可能控制了整体重量，不会给机器人的上部结构增加过多负载，避免影响整机的重心分布。

　　针对视觉跟踪的使用需求，壳体的内壁做了哑光处理的结构预留，不会反射LED补光的光线在镜头上形成眩光，保证输出的画面对比度满足视觉算法的识别要求，不管是识别场地上的 AprilTag 标签，还是跟踪目标物体的轮廓，都不会因为壳体本身的反光造成识别误判。壳体的侧边预留了线材穿出的缺口，相机的USB线与LED环的供电线可以从缺口处规整引出，不会被夹在上下盖的结合面处造成线材破损，缺口处的圆角处理也能避免长期振动磨损线材外皮，降低赛场上线材短路的故障概率。
