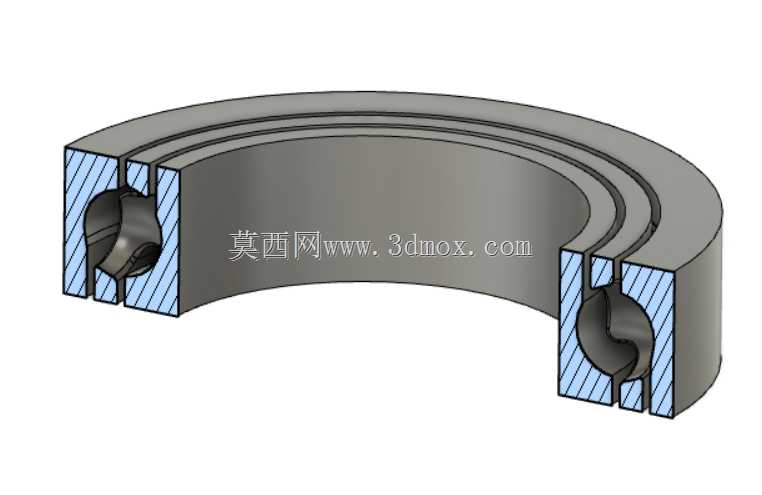

在桌面级3D打印的非标传动结构搭建场景中,常规标准轴承往往受限于采购周期、特殊尺寸匹配难的问题,很多做教学演示模型、小型非标传动装置的从业者,都会选择直接打印适配自身安装空间的轴承结构,这款参数化角接触球轴承就是针对这类需求完成的结构设计。区别于常规冲压或机加工成型的标准角接触轴承,这款结构在设计阶段就充分考虑了FDM工艺的成型特性,所有配合面都预留了适配3D打印层厚的间隙,不需要额外做支撑拆除后的二次精加工,打印完成后简单去除支撑毛刺就可以直接装配使用。从结构功能上看,这款轴承保留了角接触球轴承可同时承受径向载荷与单向轴向载荷的核心特性,内外圈的滚道曲率按照3D打印材料的摩擦特性做了适配调整,滚珠采用同材质打印的球体结构,
保持架的开槽位置做了圆角过渡,避免打印过程中出现应力集中导致的层间开裂。设计过程中没有照搬标准轴承的尺寸参数,而是把内外圈的壁厚、滚道接触角、滚珠直径、安装位的台阶尺寸都做了参数化关联,使用者只需要调整安装轴径、安装座孔径这两个核心边界尺寸,整个轴承的所有结构尺寸就会自动重生成,不需要逐个修改草图特征,大幅缩短非标适配的建模时间。从安装边界来看,这款轴承的轴向定位台阶高度设置为1.2倍壁厚,既保证了安装时的轴向定位可靠性,又不会因为台阶过高增加不必要的轴向安装空间;内外圈的配合面公差按照3D打印的常规成型精度设置,和打印轴、打印安装座配合时不需要额外打磨,轻轻压入即可完成固定,不会出现运转时内外圈跟转的问题。在实际应用场景里,
这类3D打印的角接触轴承不会用于高转速、大载荷的工业传动场景,更多是用于教学演示的传动模型、小型桌面级非标装置的低载荷传动部位、3D打印定制化机械结构的转动支撑位,比如小型旋转展示台的转轴支撑、教学用减速器模型的转动副、创客自制小型机械臂的关节支撑等场景,完全可以满足低转速、低载荷下的转动支撑需求。结构设计上特意将保持架和内外圈的装配间隙放大了0.2mm,抵消3D打印过程中材料膨胀带来的装配卡滞问题,滚道的接触角设置为15度,兼顾径向承载能力和轻度轴向承载能力,对于大部分只需要传递转动、载荷不大的3D打印结构来说,这个接触角的适配性最广,不需要针对特定载荷方向调整接触角参数。另外,整个结构没有采用分体式卡簧定位的结构,
而是将内外圈的挡边做成一体化打印的结构,避免了额外装配卡簧的步骤,打印完成后只需要将滚珠依次装入滚道,再将保持架旋转到位就可以完成整个轴承的装配,不需要额外的紧固件或者连接结构,非常适合3D打印一体成型的制作逻辑。在外形尺寸的参数设置上,轴承的宽度尺寸和同内径标准角接触轴承的宽度保持一致,如果使用者后期需要替换成标准轴承,不需要修改安装位的轴向尺寸,直接替换标准件即可,给后续的方案迭代预留了充足的调整空间。滚道的表面没有做过高的光洁度要求,因为3D打印的层纹本身可以存储少量润滑脂,在低转速运转时可以起到自润滑的作用,不需要频繁加注润滑脂就能维持顺畅的转动效果。
