适配Orbiter v1.5挤出机的Ender3专用安装支架

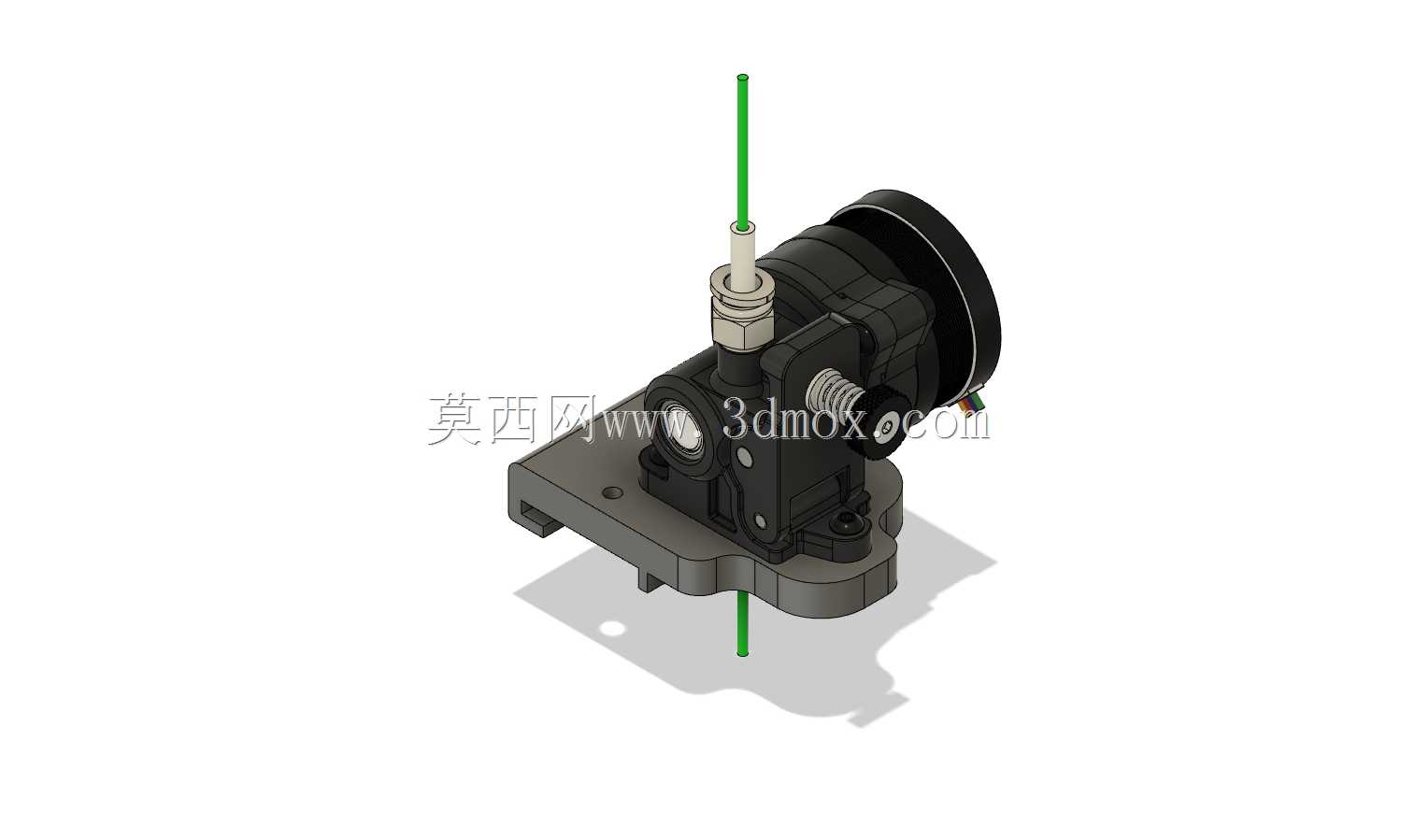

　　在桌面级FDM 3D打印设备的改装作业中，近程直接驱动挤出方案的落地始终绕不开安装位适配的核心问题，这款针对Ender 3机型设计、匹配Orbiter v1.5挤出机的安装支架，正是为解决常规旋转安装方案带来的X轴行程干涉痛点开发的结构件。日常打印作业里，不少从业者尝试将Orbiter v1.5挤出机以90度旋转姿态固定在热端背板上，却往往发现电机会完全挤占X轴的全行程活动空间，导致打印平台有效作业幅面缩水，甚至出现运动到行程端点时的硬碰撞问题，这款支架的设计初衷就是从安装逻辑上规避这类干涉。从实际安装适配的边界来看，支架整体贴合Ender 3原有热端连接板的轮廓做了随形设计，安装时不需要对原有设备的龙门结构、

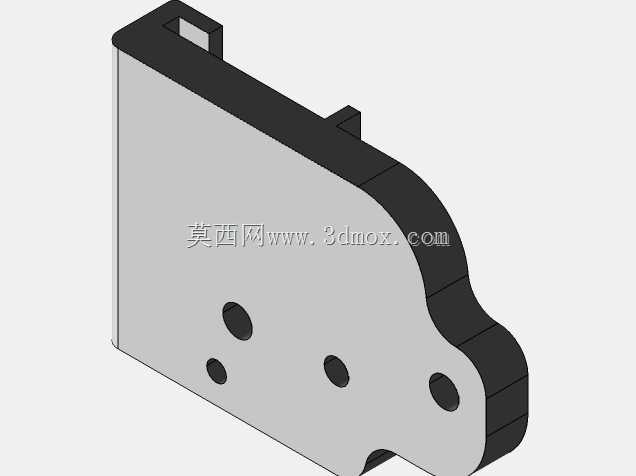

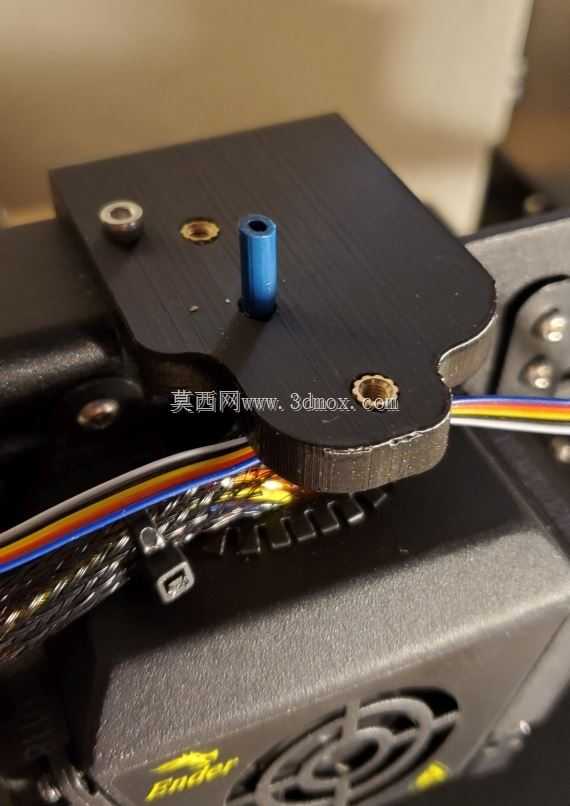

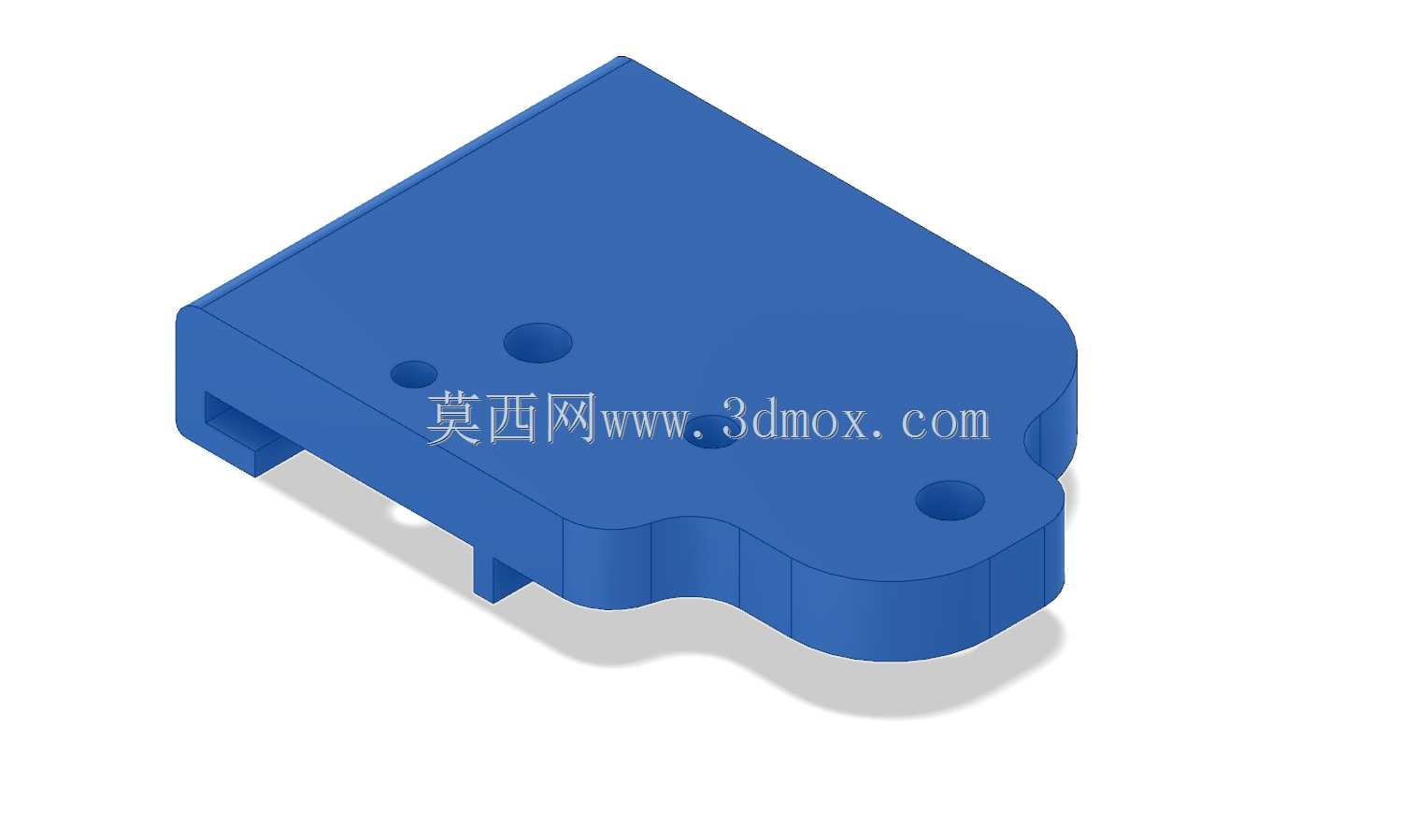

　　热端固定位做破坏性改造，仅需提前准备2个5x5mm规格的螺纹插入件，就能完成挤出机与安装板之间的锁附固定。需要注意的是，打印该支架毛坯件时要提前将模型沿轴向旋转90度摆放，采用40%填充率打印即可满足日常PLA、PETG等耗材打印时的结构强度需求，不需要额外做更高填充的冗余设计，避免不必要的打印耗时与材料浪费。支架侧面预留了专门的定位孔位，对应热端连接板上的原有安装点位，安装过程中不需要反复测量孔位对齐度，只需要将支架滑动卡入热端连接板，让板件的后边缘完全卡入支架的定位卡槽内，就能保证丝孔位与热端的对接基准对齐，这时候再取长度约110mm的PTFE导料管穿过板件插入热端进料口，就能完成进料路径的最终对齐校验。

　　对齐完成后可以用小型夹具将支架临时夹持在热端板上，顺着支架上预留的钻孔导向位完成螺栓孔的配钻，钻孔作业完成后就可以从支架底部穿入螺钉，配合螺母将支架完全锁附固定在板件上，整个安装过程不需要拆除原有热端的加热、测温线路，也不需要调整X轴限位开关的触发位置，相比其他需要重新调机的改装方案，能大幅缩短改装后的设备调试周期。从结构功能特性来看，这款支架在挤出机与X轴导向轮之间预留了足够的安全间隙，挤出机固定后不会和导向轮、同步带等运动部件发生运动干涉，同时支架的安装高度经过反复校准，挤出机进料口与热端进料口的同轴度误差控制在0.2mm以内，能最大程度减少送丝过程中的阻力，避免柔性耗材打印时出现的送丝不畅、堵头问题。相比市面上其他同类型支架，

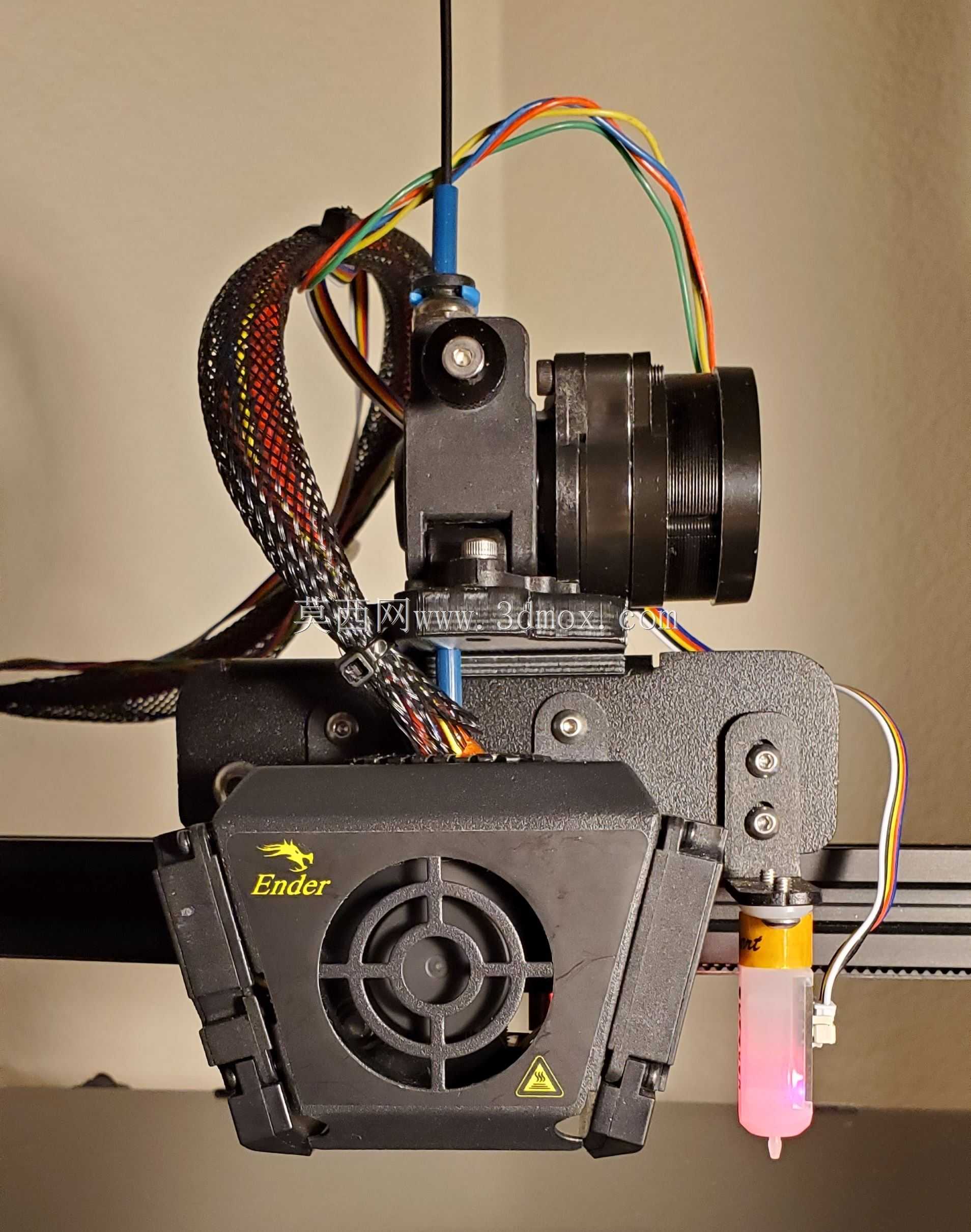

　　这款结构没有做多余的镂空减重设计，而是在挤出机安装位周围做了加厚的加强筋结构，长期使用过程中不会因为挤出机的持续送丝震动出现固定位松动、支架形变的问题，哪怕是长时间高速打印作业，也能保证挤出机的位置精度稳定。在实际打印场景中，改装完成后的设备既保留了Orbiter v1.5挤出机近程送丝的优势，对TPU等柔性耗材的适配能力大幅提升，同时完全保留了Ender 3原有的X轴全行程打印范围，不会因为改装压缩有效打印幅面，对于经常打印大尺寸柔性耗材零件、又不想牺牲原有设备打印幅面的从业者来说，这个支架结构能很好平衡改装效果与设备原有性能的保留。
