适配Satsana风道的4020风扇安装固定罩

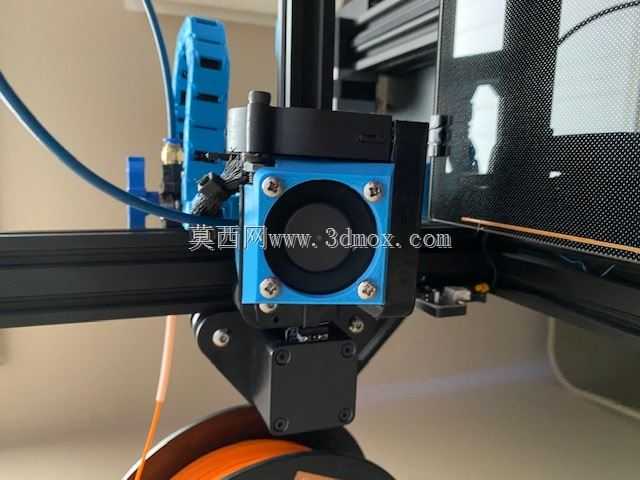

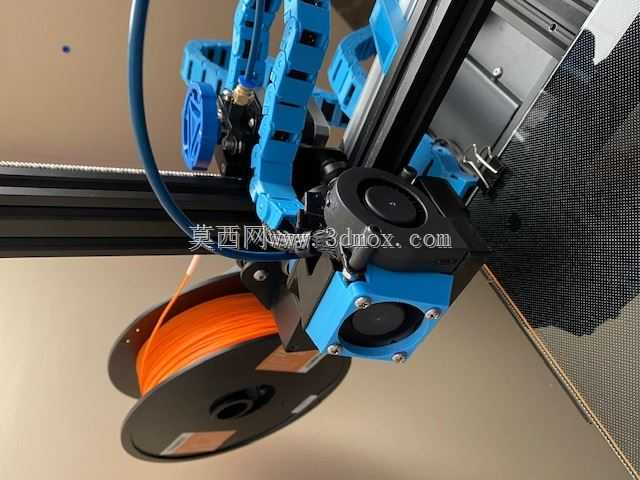

　　在桌面级FDM3D打印机的挤出端散热改造场景中，风道与散热风扇的匹配度直接决定了热端冷端的温度梯度稳定性，不少用户在给搭载Satsana风道的机型做散热升级时，常会遇到原厂标配4010风扇升级4020风扇后安装位不匹配的问题——4020风扇厚度比4010多出10mm，直接沿用原有固定结构会出现风扇突出、风道密封不严、甚至和运动中的打印平台、X轴滑车产生干涉的情况，这款适配Satsana风道的4020风扇安装罩，正是针对这一实际改造痛点设计的专用固定结构。从实际装机的适配逻辑来看，这款风扇罩的安装边界完全贴合Satsana风道的原有卡扣位，不需要对原有风道做切割、打孔等破坏性修改，安装时仅需替换原有4010风扇的固定压盖，

　　即可将4020风扇牢牢锁定在风道进风端，安装完成后风扇端面与风道进风口完全贴合，不会出现漏风导致的散热风压损失。结构设计上，这款风扇罩做了针对性的避让处理，靠近X轴滑车传动侧的位置做了内收切角，避免风扇安装后与同步轮、传动皮带产生运动干涉，靠近打印平台一侧的边缘做了15度的斜角过渡，防止打印大尺寸模型时平台抬升过程中刮蹭到风扇罩边缘。固定孔位完全沿用4020风扇的标准安装孔距，四个M3螺丝孔位做了沉台设计，螺丝锁紧后头部不会突出罩体表面，避免突出的螺丝头勾到打印耗材管线或者设备走线。从功能特性来看，这款风扇罩除了承担风扇的固定作用外，还兼顾了进风导流的作用，罩体进风侧做了格栅式的导风结构，能够引导气流垂直进入风扇扇叶区域，

　　减少侧方紊流带来的风噪，同时也能避免打印过程中产生的长条状耗材碎屑被直接吸入风扇，卡滞扇叶造成散热失效。实际使用中，安装这款风扇罩搭配4020风扇后，Satsana风道的出风风压比原厂4010风扇配置提升约40%，能够在高速打印时给热端散热鳍片提供足够的冷却风量，避免长时间打印时热量顺着喉管向上传导导致的耗材提前软化、堵头问题。设计过程中也充分考虑了3D打印制作的工艺性，整个罩体没有大角度的悬空结构，不需要添加支撑即可直接打印成型，壁厚统一设置为2mm，既保证了足够的结构强度，锁紧螺丝时不会出现柱位开裂的问题，也不会因为壁厚过大导致打印时间过长、耗材浪费。安装后的整体外轮廓没有超出原有Satsana风道的最大边界，

　　不会改变原有挤出端的运动包络，用户不需要重新调整打印的限位开关位置，也不需要重新设置打印头的碰撞检测参数，替换后即可直接使用。针对日常维护的需求，风扇罩的格栅间隙设置为4mm，既能够阻挡大尺寸的碎屑进入，日常维护时也可以用毛刷直接穿过间隙清理扇叶上附着的灰尘，不需要拆卸整个风扇罩即可完成日常清洁。在走线位置的处理上，罩体侧边预留了10mm宽的走线缺口，风扇的供电线可以从缺口处顺出，沿着原有风道的走线槽固定，不会出现线材被夹在风扇和风道之间、或者线材悬垂被运动部件拉扯的问题。从实际装机测试的情况来看，这款风扇罩适配所有采用标准Satsana风道结构的近程挤出3D打印机，不管是原厂组装的机型还是用户自行DIY的改装机型，只要原有风道是标准Satsana结构，都可以直接安装使用，安装后风扇的固定稳定性足够，即使设备高速运动、打印头快速换向时也不会出现风扇松动、罩体移位的问题，散热效果的提升也能够有效支撑用户使用更高的打印速度，降低高速打印时的堵头概率，提升长时间打印的运行稳定性。
