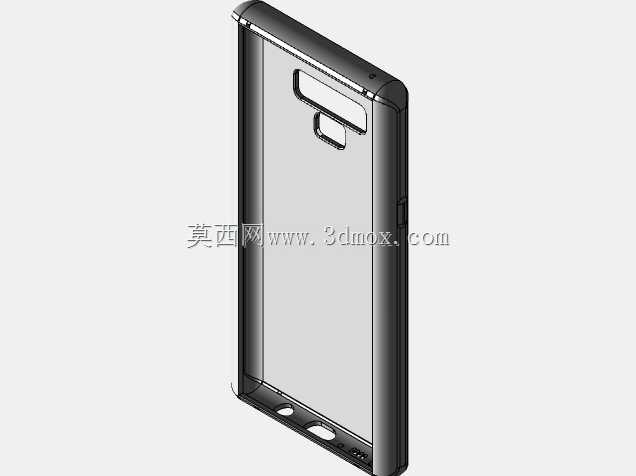

三星GalaxyNote9适配透明防护手机壳结构设计

　　日常消费电子配件的结构设计中，手机防护壳的适配精度直接决定用户实际使用体验，这款针对三星Galaxy Note9设计的防护壳，核心围绕真机装配贴合度、日常防护性能与外接接口使用便利性三个核心维度展开结构设计。从实际应用场景来看，该防护壳主要面向日常手持使用场景下的手机防刮、轻微跌落缓冲需求，同时兼顾裸机握持的轻薄手感，没有采用厚重的全包防摔结构，而是选择半包裹边框加透明后盖的结构形式，既能够覆盖手机中框、后盖易刮擦的区域，也能保留手机本身的后盖外观质感。设计过程中首先完成了真机三维数据的逆向拟合，确保壳体内腔与手机外轮廓的单边间隙控制在0.15mm以内，既不会因为间隙过小导致装配时顶伤手机漆面，也不会因为间隙过大出现佩戴后晃动、

　　松脱的问题。边框部分采用略高于手机屏幕与后置摄像头镜片的高度设计，凸起高度控制在0.3mm，当手机屏幕朝下或者后盖朝下放置在平整桌面时，接触面首先接触防护壳边框，避免屏幕玻璃、摄像头镜片直接与桌面摩擦产生划痕，同时这个凸起高度不会影响日常握持的手感，不会出现明显的硌手感。接口开孔部分是这款防护壳设计的重点，针对Type-C充电接口、3.5mm耳机插孔以及底部麦克风开孔，没有采用精准贴合接口轮廓的小孔设计，而是在原有接口轮廓基础上做了单边0.2mm的放大处理，这个尺寸的放大经过实际装配验证，既不会因为开孔过大影响防护壳整体的结构强度，也能兼容市面上绝大多数第三方充电线、耳机插头的尺寸，避免出现部分非原装插头因为外壳尺寸公差偏大，

　　插到底时被防护壳边框顶住、无法完全插合的问题。侧边的按键位置做了一体式的按压凸点设计，凸点表面做了微弧面处理，和手指指腹的接触弧度匹配，按压时的力传导路径直接对准手机实体按键的中心位置，按压行程和裸机按键行程保持一致，不会出现佩戴壳后按键偏硬、按不动或者误触的问题。后置摄像头区域的开孔做了阶梯式的沉台设计，沉台深度刚好和摄像头镜片的凸起高度匹配，开孔边缘做了0.1mm的圆角过渡，避免开孔边缘的锐边在拆装过程中刮花摄像头外圈的金属装饰件。透明后盖部分采用和边框一体成型的结构，后盖厚度控制在0.8mm，这个厚度下既保证了后盖的通透度，不会出现明显的水波纹或者形变，也具备足够的抗刮性能，日常使用中钥匙等硬物的轻微摩擦不会留下明显划痕。

　　后盖与边框的过渡位置做了R角过渡处理，和手机本身的中框弧度保持一致，握持时手指划过过渡位置没有明显的台阶感。安装边界方面，这款防护壳采用从手机顶部推入、再按压底部卡合的装配方式，四个边角位置做了轻微的倒扣结构，倒扣的卡合量控制在0.2mm，既能够保证日常使用中不会因为轻微的碰撞导致壳与手机分离，也能让用户在需要拆卸的时候不需要借助额外工具，用指甲从边角位置轻轻撬动即可完成拆卸，不会因为卡合量过大导致拆卸时掰弯手机或者刮伤手机中框。在结构强度校核上，针对四个边角的跌落受力位置做了局部加厚处理，加厚区域的壁厚比边框其他位置厚0.2mm，当手机从1米以内高度跌落至硬质地面时，加厚的边角能够吸收大部分冲击能量，减少冲击力直接传递到手机中框导致的变形或者内部元器件损伤。同时边框内侧做了一圈0.1mm高的微凸筋，当防护壳佩戴到手机上之后，凸筋和手机中框紧密贴合，避免日常使用中灰尘、汗液从壳和手机的缝隙进入，长时间积累在手机后盖和壳之间形成难以清理的污渍。整体设计没有多余的装饰结构，所有结构特征都围绕实际使用中的痛点展开，在保证防护性能的前提下尽可能控制整体厚度，佩戴后手机整体厚度增加不超过1.2mm，不会给日常携带带来额外的负担。
