Teradek立方体205视频编码传输设备结构

　　在影视外景拍摄、赛事直播、远程医疗会诊这类需要实时回传高清视频信号的场景里，这类紧凑型编码传输设备是现场信号链路里的核心节点，很多时候现场机位分散、布线条件受限，无法通过有线线缆把摄像机输出的SDI或者HDMI信号直接传到导播台，就需要这类小型编码设备把原始视频信号压缩编码后，通过网络推流到后端接收端，省去长距离布线的麻烦，也能适配户外、移动拍摄这类复杂作业环境。

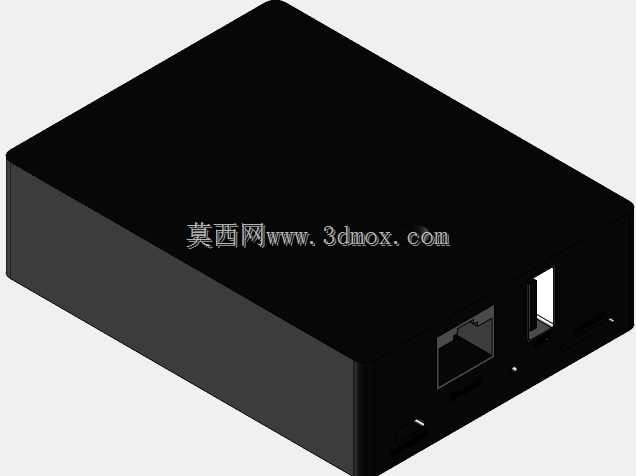

　　从结构设计来看，这款设备采用方正的立方体壳体构型，整体没有突出的外置结构，边角做了小圆弧过渡处理，这种构型首先是方便现场堆叠收纳，外出作业时可以和其他小型导播配件一起放进设备防护箱，不会因为异形结构占用额外收纳空间，同时方正的壳体也方便在桌面、设备架上快速固定，不管是用魔术贴绑在摄像机套件上，还是用螺丝固定在小型设备托板上，都能找到平整的安装贴合面。壳体主体采用硬质金属材质，一方面是为内部的编码电路板、接口模块提供足够的结构防护，避免现场磕碰损坏内部精密电子元件，另一方面金属壳体可以直接作为散热结构，设备长时间工作时，编码芯片产生的热量可以直接通过壳体向外散发，不需要额外加装散热风扇，既降低了设备运行的噪音，也避免了风扇进灰带来的后期维护问题，适合在多尘的户外拍摄场景使用。

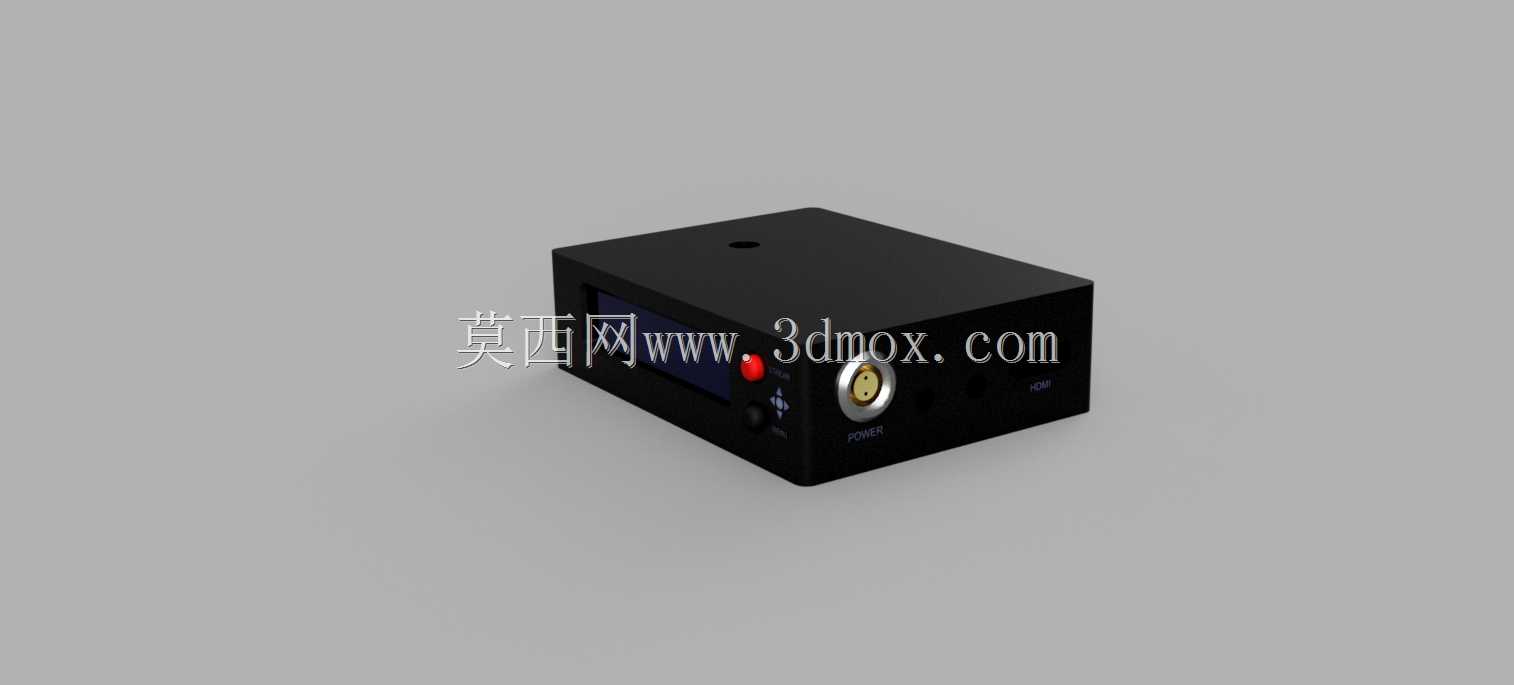

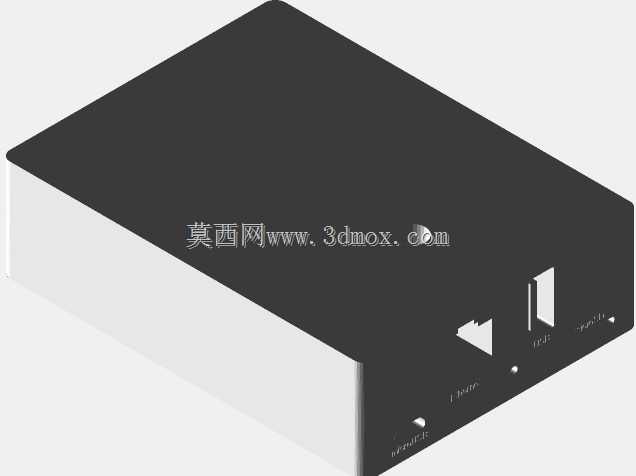

　　设备正面的布局完全围绕现场快速操作的需求设计，上方预留了小型显示屏的安装位，作业人员可以直接在屏幕上查看当前的编码参数、网络连接状态、视频输入格式，不需要连接外接显示器就能完成设备状态确认，屏幕下方设置了实体操作按键和状态指示灯，红色的电源指示灯可以直观显示设备供电状态，旁边的功能按键可以快速切换编码码率、推流地址这类常用参数，即使戴着手套也能完成操作，适配户外低温环境下的作业需求。侧面集中布置了所有对外接口，包括视频输入接口、网络接口、电源接口，所有接口都做了内凹设计，避免插接线材后接头突出壳体过多，在搬运过程中剐蹭导致接口松动或者损坏，接口旁边预留了细小的定位孔位，方便后期加装接口防水挡片，应对突发降雨这类户外恶劣工况。

　　从安装边界来看，设备顶面预留了一个标准的1/4英寸螺丝孔位，这是影视器材行业的通用安装标准，可以直接固定在相机兔笼、魔术臂、三脚架云台上，不需要额外加工转接配件，设备底部贴有防滑橡胶垫，直接放置在桌面时不会滑动，也能避免壳体和接触面刮擦磨损。设备的整体尺寸控制在手掌大小，重量较轻，即使直接固定在小型手持稳定器上也不会增加过多负载，不会影响手持拍摄的平衡调校。内部结构设计上，电路板采用分层固定方式，接口板和主控板之间通过软排线连接，减少硬连接带来的应力损伤，壳体内部预留了足够的走线空间，电源模块和视频编码模块之间做了金属屏蔽隔层，避免电源杂波干扰视频信号，保证编码输出的画面质量稳定。

　　在实际使用场景里，这类设备经常需要长时间连续工作，所以结构设计上充分考虑了耐用性，壳体的拼接处采用卡扣加螺丝的双重固定方式，日常维护时拆开壳体清理内部灰尘不需要撬开卡扣，不会造成壳体变形，所有接口的焊接位置都做了点胶加固，频繁插拔线材也不会出现接口脱焊的问题。设备的供电接口兼容宽幅电压输入，可以适配现场不同的供电来源，不管是摄像机的外置电池供电，还是现场的市电适配器供电，都能稳定工作，不需要额外携带电压转换模块，减少外出作业的配件携带量。
