适配1203000电芯的TalentCell电池固定支架

　　在便携储能设备、小型户外供电单元、桌面级电子外设供电改造场景中，电芯的固定可靠性直接决定整套供电系统的抗振性能与使用寿命，这款适配1203000规格3000毫安时电芯的固定支架，正是针对小体积储能单元的紧凑安装需求设计的结构件。从实际装机场景来看，这类支架常应用在便携移动电源、小型设备后备供电模块、DIY户外供电小单元的电芯仓内部，替代传统的泡棉胶粘贴、扎带捆绑的固定方式，解决电芯在晃动、轻微跌落工况下出现移位、接线端子拉扯脱落的问题。

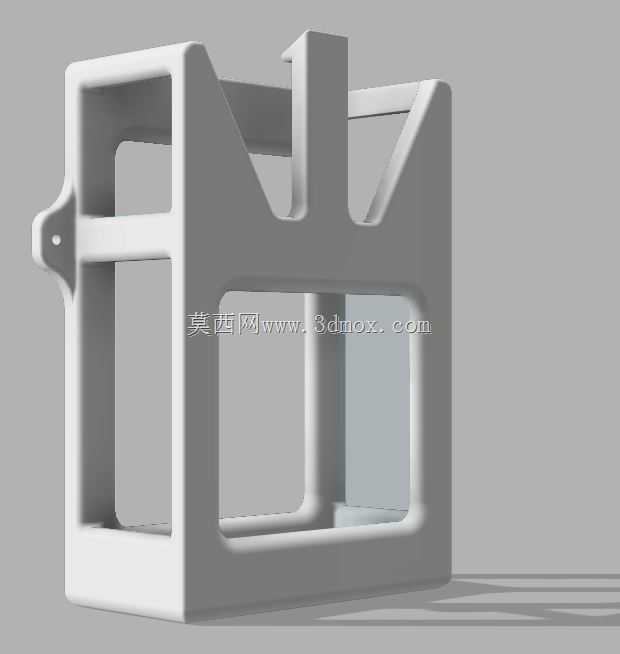

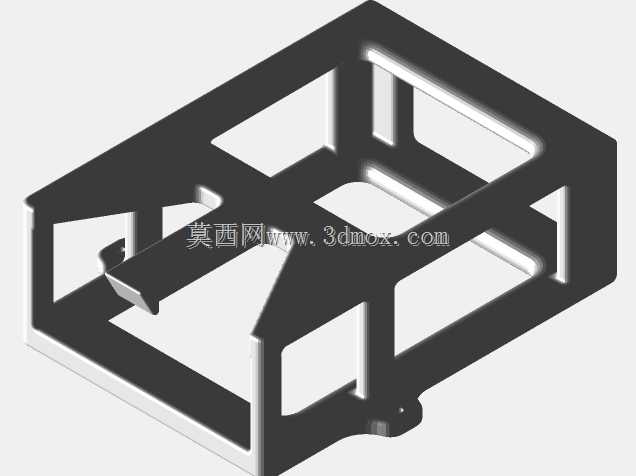

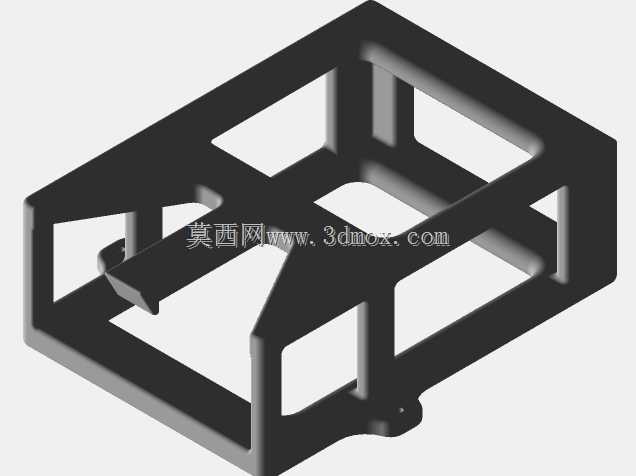

　　从结构设计逻辑来看，这款支架采用了框架式镂空结构，没有采用全包覆的仓体设计，一方面是为了控制零件自身重量，另一方面镂空区域可以给电芯预留足够的散热空间，避免电芯持续大电流放电时热量在封闭仓体内积聚。支架侧边伸出的带孔固定耳，是用来将整个支架连同电芯一起固定在设备外壳的安装柱上，安装时只需要对准孔位拧入一颗自攻螺丝即可完成定位，不需要额外设计复杂的压片结构，能有效减少整机装配的零件数量。支架顶部的凸起定位筋，刚好可以卡在电芯顶部的限位槽位置，装配时电芯顺着支架内侧的导向槽滑入到底，顶部筋位就能限制电芯上下窜动，不需要额外打胶固定，后期更换电芯时只需要向上抽出即可，维护便捷性比胶粘固定方案高很多。

　　从安装边界尺寸来看，支架的内部型腔尺寸完全匹配1203000电芯的外形公差，内侧的导向边做了0.2mm的拔模斜度，既可以保证电芯装入时不会出现卡滞，也能避免间隙过大导致电芯在支架内部晃动。支架的壁厚控制在2mm，采用常规的注塑工艺即可生产，材料选用常见的ABS或者阻燃PP都可以满足使用强度要求，侧壁的方形镂空窗口除了散热作用外，还可以方便操作人员观察电芯表面的喷码信息，后期检修时不需要拆出电芯就能核对电芯型号与批次信息。支架的整体外轮廓尺寸适配常见的小体积移动电源外壳内部安装空间，不会和外壳内部的保护板、接线端子出现空间干涉，设计时已经预留了接线端的走线缺口，电芯装入后镍片焊接的位置刚好对准缺口位置，焊接操作时不需要额外调整电芯位置。

　　在实际使用验证中，这种框架式支架的抗振性能可以满足常规便携设备的跌落测试要求，1米高度自由跌落至水泥地面时，支架不会出现断裂，电芯也不会从支架中脱出。相比传统的电芯固定方案，这款支架的结构集成度更高，单个零件就能完成单颗电芯的径向与轴向定位，不需要搭配其他辅助固定零件，能有效降低整机的物料成本与装配工时。针对不同的设备安装需求，这款支架的侧边固定耳位置还可以根据实际外壳的安装柱位置做小幅调整，不需要改动整体框架结构就能适配不同的外壳设计，结构通用性较强。
