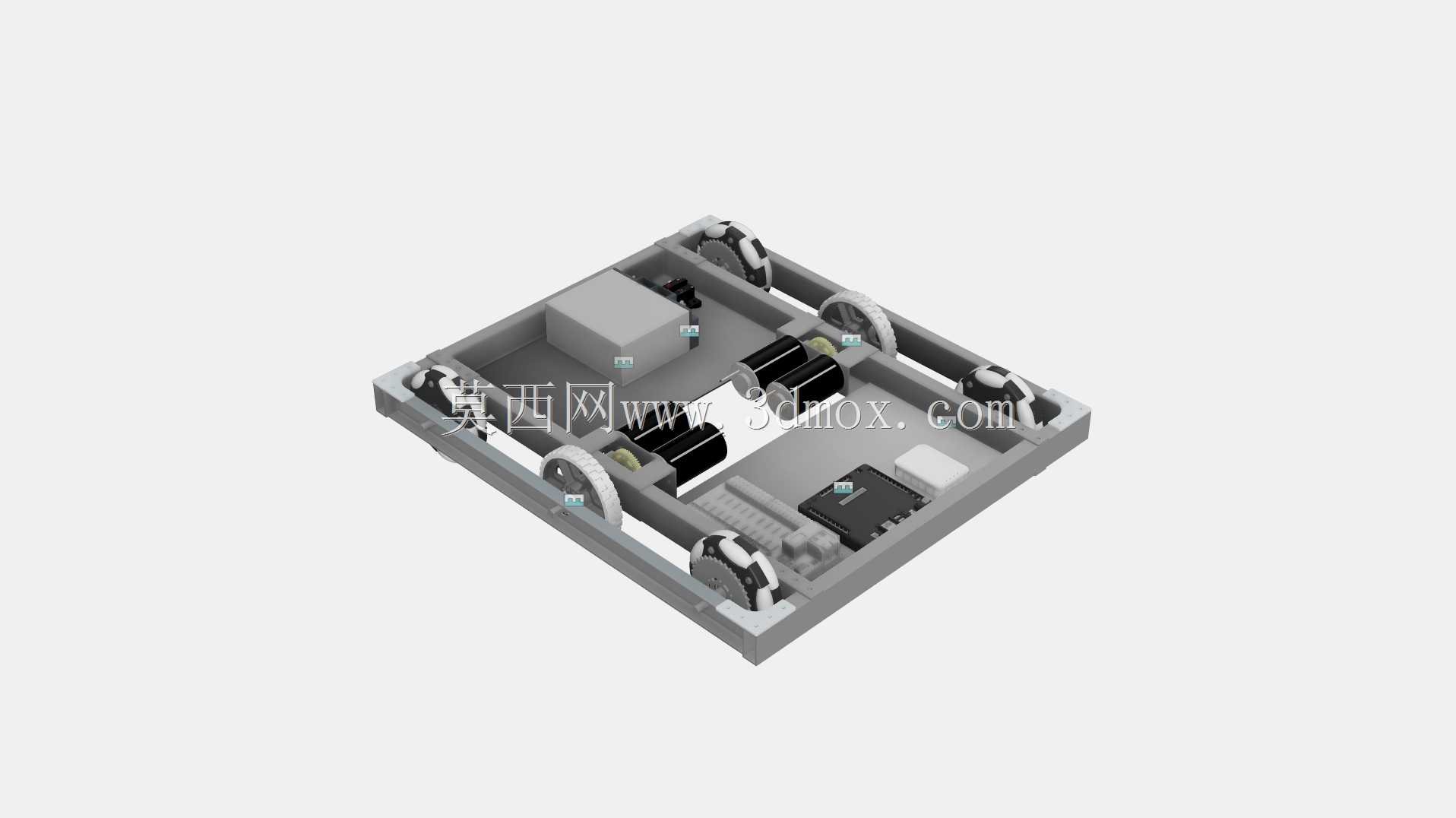

FRC赛事竞技用轮式移动机器人底盘结构

　　该轮式移动底盘主要面向青少年机器人竞技赛事场景设计，作为竞技机器人的核心承载基体，承担着动力输出、部件安装、载荷承载、行走转向的核心功能，是整台竞技机器人完成各类赛事任务的结构基础。在赛事对抗场景中，底盘需要在有限的赛场边界内完成快速启停、急转变向、越障通行、对抗碰撞等一系列动作，因此结构设计阶段优先考量了框架的抗冲击性能与轮系的布局合理性。整体框架采用矩形中空式布局，外围采用型材拼接形成闭合承载边框，边框内侧预留了充足的安装空间，可根据不同赛季的任务需求，灵活加装机械臂、拾取机构、投射机构、传感组件、控制模块与能源单元，中空区域的走线槽位预留充分，可避免赛事运行过程中线缆被轮组剐蹭、被对抗部件拉扯的问题。轮系采用多轮对称布局，

　　四个角部分别设置独立的行走轮组，轮组安装座与主框架之间采用刚性连接，保证轮组定位精度的同时，可将碰撞产生的冲击力快速分散到整个框架结构上，避免局部应力集中导致的轮组偏移、框架变形问题。每个轮组的安装位都预留了可调张紧结构，可根据赛场地面的摩擦系数、场地材质特性，调整轮组的压紧力与传动带张紧度，保证不同场地条件下的行走抓地力稳定，避免急加速、急转向过程中出现打滑丢步的问题。主框架上的安装孔位采用标准化孔距设计，可兼容市面主流的竞技机器人标准件，包括电机安装座、传感器支架、电池固定位、控制模块安装板等，无需二次打孔加工即可完成大部分功能部件的快速装配，大幅缩短整机组装与调试周期。框架中部的承载区域做了分区设计，

　　靠近前端的位置预留了任务执行机构的安装基准面，平面度控制在装配公差允许范围内，可保证执行机构的安装定位精度；中后部区域设置了配重安装位，可根据整机组装后的重心偏移情况，灵活调整配重块的安装位置，将整机重心控制在底盘几何中心附近，避免高速转向时出现侧翻、行进过程中出现抬头翘尾的问题。底盘的离地间隙经过针对性优化，既可以顺利通过赛场内的常规障碍、坡道与凸起结构，又不会因为离地间隙过大导致整机重心过高，影响行走稳定性。轮组的轮径选择匹配赛事常用的场地障碍高度，可在不额外增加抬升机构的前提下，完成大部分场地通行需求，轮面材质选用高摩擦系数的耐磨材质，可在长时间的赛事对抗中保持稳定的摩擦性能，减少轮面磨损带来的行走精度下降问题。

　　传动部分的布局紧贴框架内侧设置，所有传动部件都处于框架边框的防护范围内，在对抗碰撞过程中，外围框架可首先承接冲击载荷，避免传动部件直接受撞导致的传动失效、齿轮崩齿、带轮脱落等故障。电气部件的安装位设置在框架中部的防护区域，远离轮系与传动部件的运动范围，同时预留了散热间隙，可保证长时间高负载运行过程中，控制模块、电机驱动等部件的散热需求，避免过热导致的性能下降或者器件损坏。底盘整体的安装边界充分考虑了赛事规则中的尺寸限制，长宽尺寸严格控制在赛事允许的最大尺寸范围内，高度方向预留了上层机构的安装余量，可适配不同赛季的上层功能拓展需求，无需对底盘主体结构做大规模修改即可完成新赛季的机器人搭建。在结构强度校核阶段，针对赛事中常见的正面碰撞、侧面剐蹭、坡道冲击等工况做了针对性的结构加强，框架连接处采用角件加固与多点位螺栓固定，保证连接强度的同时，也方便赛后的拆解维护与部件更换，单个轮组或者局部框架受损时，可快速拆卸替换损坏部件，减少维护耗时。
