24byj48齿轮减速步进电机结构设计

　　减少了额外传动部件带来的装配误差与传动间隙。从结构设计的角度来看，这款电机采用圆柱形金属外壳作为主体防护结构，外壳一方面承担内部定子、转子、减速齿轮组的防护作用，避免外界粉尘、水汽侵入内部传动与电磁部件，另一方面金属材质的外壳也能起到一定的电磁屏蔽效果，减少电机工作时的电磁干扰对外围控制电路的影响，同时金属外壳的散热性能优于塑料外壳，能够在电机长时间工作时把绕组产生的热量及时传导出去，降低电机过热退磁的风险。电机侧面引出的接线端采用侧置布局，在实际设备装配时，能够减少轴向方向的接线占用空间，适配那些轴向安装空间受限的结构场景。电机本体上带的两个带安装孔的固定耳，是安装定位的核心结构，设计时两个安装孔的中心距、在小型自动化执行机构的设计选型中，这类带齿轮减速结构的步进电机是极为常见的动力输出部件，常被用于需要低转速、大扭矩、精准角位移控制的场景，比如智能云台的角度调节、小型电动阀门的开度控制、3D打印设备的送料机构驱动、家用智能小家电的动作执行、小型机械臂关节的动力输出，甚至是不少教学类创客项目里的动力单元，都能见到这类电机的身影。不同于常规的开环步进电机，这款电机集成了齿轮减速组，能够把电机转子输出的高转速通过齿轮啮合降下来，同时按传动比放大输出扭矩，解决了小型步进电机本身输出扭矩不足、难以直接驱动负载的问题，不需要额外搭配外置减速箱，就能直接适配多数低转速大扭矩的轻载执行场景，大幅简化了终端设备的结构设计流程，

　　孔径大小都做了标准化适配，能够直接通过螺丝固定在设备的安装基板上，不需要额外设计定制的安装支架，降低了整机的结构件成本。输出轴采用单出轴的D型截面设计，这种截面结构能够有效避免输出轴和负载连接件之间出现打滑空转的问题，保证角位移传递的精准性，不管是搭配塑料齿轮、同步带轮还是连杆结构，都能实现无相对滑动的扭矩传递。在做整机结构设计时，需要重点关注这款电机的安装边界尺寸：首先是圆柱形主体的外径尺寸，在设计安装腔的时候要预留足够的径向间隙，避免外壳和安装腔内壁出现干涉，同时也要考虑接线端侧凸出来的接线部分的径向尺寸，不能只按主体圆柱直径来预留空间；其次是轴向的总长度，要算上输出轴伸出端面的长度，以及尾部接线部分的轴向突出量，

　　避免装配后电机和其他结构件出现轴向顶死的问题；固定耳的安装面要和设备安装基准面保持贴合，设计安装柱的高度时要保证固定耳能够完全压合在基准面上，避免螺丝锁紧时电机壳体出现受力变形，影响内部齿轮的啮合精度。这款电机的齿轮减速组采用多级直齿轮啮合传动，设计时每一级齿轮的模数、齿数都经过匹配计算，在保证传动比满足输出转速要求的前提下，尽可能减小齿轮啮合的背隙，提升角位移控制的重复定位精度，齿轮材质多采用耐磨工程塑料或者粉末冶金材质，既能保证传动过程中的噪音控制，也能满足长期往复转动下的耐磨需求，不需要额外添加润滑脂就能实现长时间的稳定运行。在实际选型应用时，要结合负载的实际扭矩需求、转动速度、工作频次来匹配对应的驱动参数，

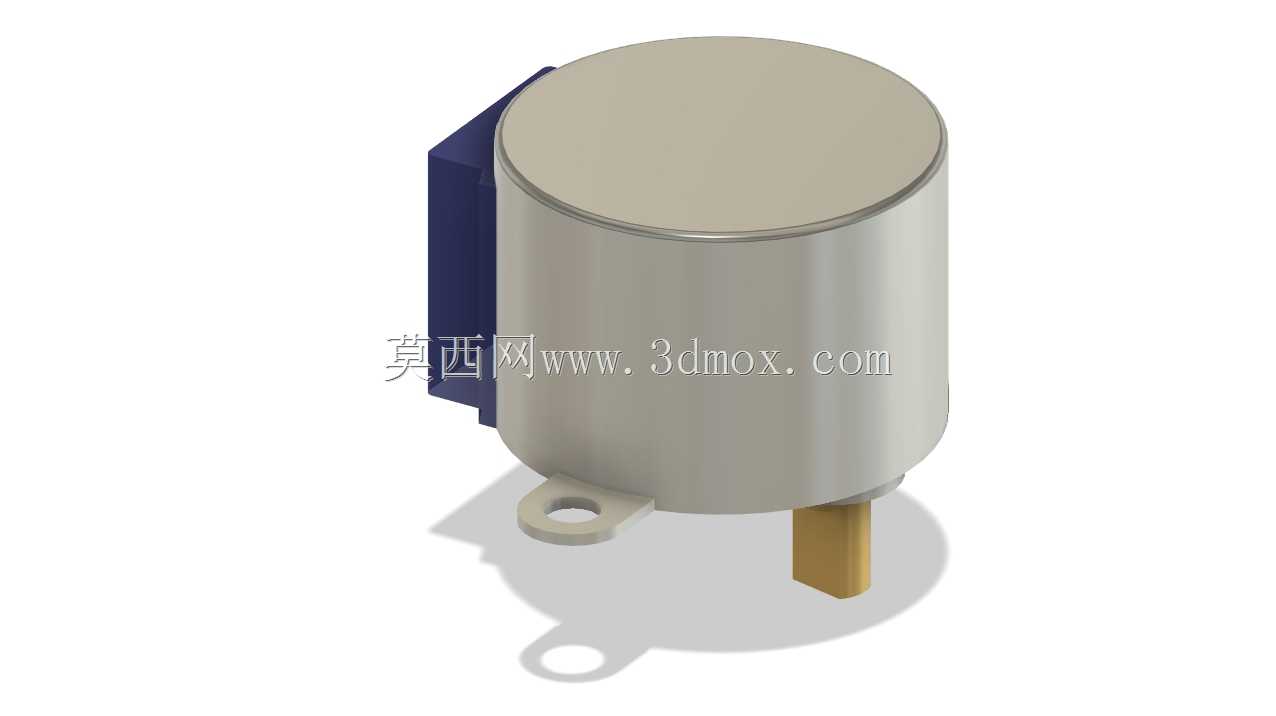

　　避免长时间过载运行导致齿轮磨损或者绕组过热。不同于伺服电机带闭环反馈的复杂结构，这类减速步进电机依靠脉冲信号就能实现精准的角位移控制，驱动电路结构简单，控制逻辑容易实现，成本也远低于同扭矩等级的伺服电机，非常适合对成本敏感、对定位精度有一定要求但不需要超高精度反馈的民用、小型工业自动化场景。在三维建模过程中，这款模型完整还原了电机的所有外部装配特征，包括外壳的倒角细节、固定耳的安装孔位置与沉头结构、输出轴的D型截面尺寸、侧置接线端的外形轮廓，结构工程师在做整机装配设计时，可以直接把这个模型导入装配环境中做干涉检查、安装位匹配，不需要自己重新测绘建模，能够大幅缩短结构设计的周期，避免因为手动测绘的尺寸误差导致后续开模或者装配时出现尺寸不匹配的问题。建模时对内部结构做了合理简化，只保留了外部装配需要用到的所有特征，既保证了装配检查的准确性，也不会因为模型过于复杂导致装配文件过大，影响设计软件的运行流畅度。
