工业驱动用封闭式异步电机结构设计

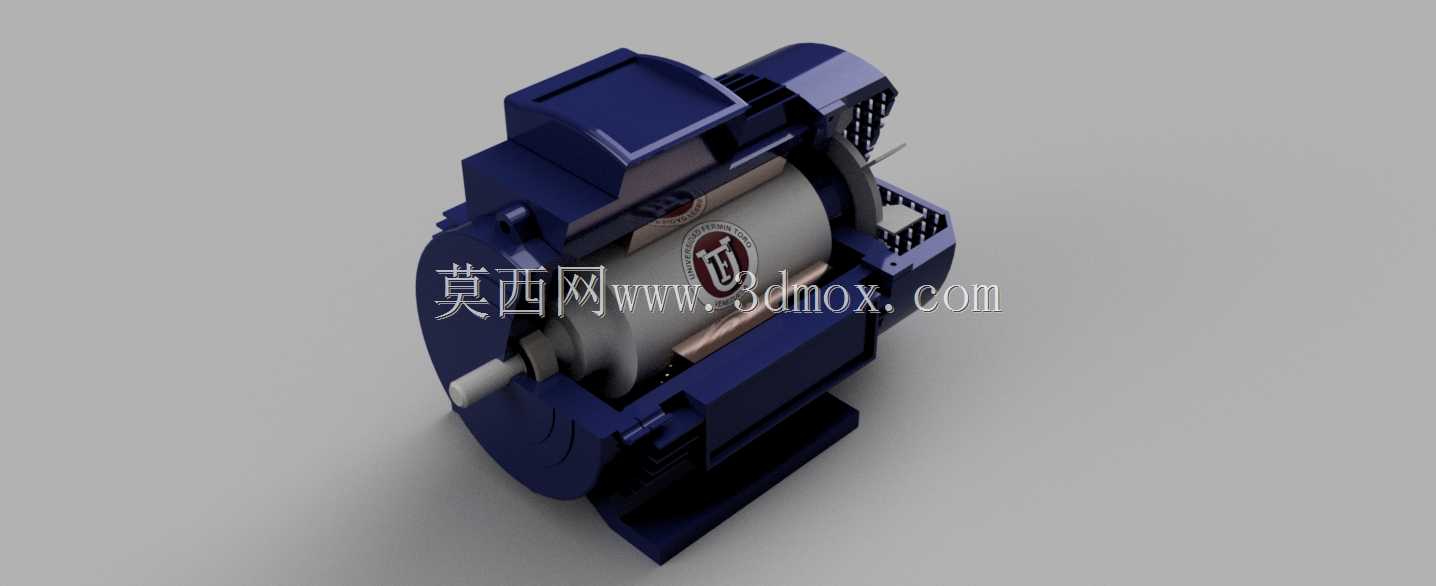

　　这款电机的三维结构完整还原了工业常用封闭式异步驱动电机的全部细节，从机座的散热筋布局到接线盒的防护结构，再到输出轴的轴伸公差配合段，都按照实际工业应用的尺寸逻辑搭建。在生产线输送系统、小型机床主轴驱动、风机水泵配套这类常规工业场景里，这类电机是动力输出的核心部件，负责将电能转化为旋转机械能，通过输出轴连接联轴器、带轮或者齿轮，把扭矩传递给后端的执行机构。

　　从设计思路上看，整个机壳采用铸铁材质的一体式铸造成型结构，外壳表面的纵向散热筋不是随意排布的，每一条筋的高度、间距都经过热传导仿真验证，能在电机连续额定运行时，把定子绕组产生的热量通过机壳快速散发到周围空气中，避免绕组温升过高导致绝缘老化加速。顶部的方形接线盒做了折边防水结构，接线端子的安装空间预留了足够的线缆弯曲半径，现场接线时不需要额外挤压线缆就能完成三相电源的接入，接线盒盖的密封槽位置也预留了密封胶条的安装位，能满足IP54级别的防护要求，适配车间多粉尘、偶尔有溅水的工况。

　　输出端的端盖采用止口定位结构，和机座的配合公差选H7/js6的过渡配合，既保证装配时端盖和机座的同轴度，又能在后期维护拆卸时不需要专用拉马就能轻松拆开。端盖内部预留了轴承室的安装位置，适配深沟球轴承的安装尺寸，轴承外侧的油封安装槽也按照标准油封的尺寸设计，能防止轴承内部的润滑脂泄漏，同时阻挡外界的粉尘进入轴承滚道，延长轴承的维护周期。电机尾部的风罩采用钢板冲压成型的网孔结构，既不会阻挡冷却风的流通，又能防止外部异物触碰旋转的风叶造成安全事故，风叶和转子轴的连接采用键连接加轴端挡圈的固定方式，高速旋转时不会出现风叶滑脱的问题。

　　安装尺寸方面，这款电机的底脚安装孔距按照标准Y系列电机的同功率尺寸设计，四个安装孔的孔径适配M12的膨胀螺栓或者安装螺栓，底脚的加工面平面度控制在0.1mm以内，安装到设备机架上时不会出现机座变形导致的转子扫膛问题。输出轴的轴伸直径、键槽尺寸都符合国标电机的安装尺寸规范，用户选型时不需要额外定制连接套，直接采购标准件就能完成和负载端的连接，轴伸端的中心孔也做了保留，方便后期做动平衡校正或者安装编码器等附件。

　　从功能特性上看，整个转子部分的结构做了动平衡的配重设计，鼠笼导条和转子铁芯的铸铝结构完整还原，定子铁芯的叠片压装结构也在模型里做了体现，能让结构工程师在做设备整体布局时，清晰判断电机内部的空间占用，避免设计时出现和周边部件的干涉。接线盒的位置可以根据安装需求调整方向，模型里保留了接线盒和机座连接的螺栓孔位，方便工程师在做布局设计时根据线缆走线方向调整接线盒的朝向，减少现场布线的弯折角度。另外，电机的吊环安装孔也在机座顶部做了还原，大功率型号安装时可以通过吊环起吊，避免吊装时磕碰散热筋或者端盖。

　　在做设备整体设计时，这款模型可以直接导入装配体中做干涉检查，不仅能核对安装孔位的匹配度，还能模拟电机运行时的散热空间预留，保证电机周边留出足够的通风间隙，不会因为周边设备遮挡散热风路导致电机过热。对于做传动系统设计的工程师来说，模型里输出轴的轴肩位置、卡簧槽位置都清晰呈现，能直接用来核对联轴器的轴向定位尺寸，不用再反复查阅纸质样本确认尺寸细节，大幅提升设计阶段的效率。
