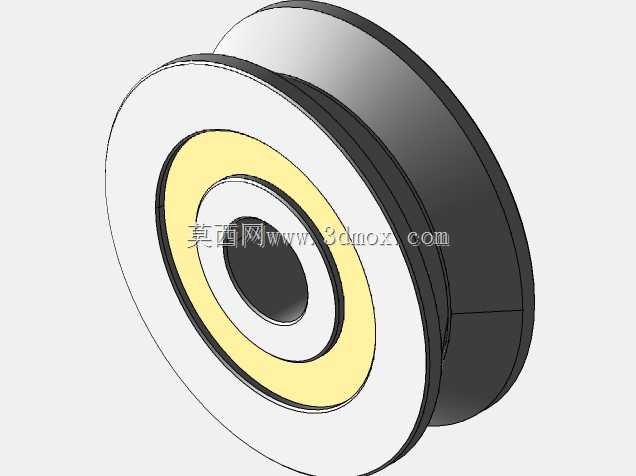

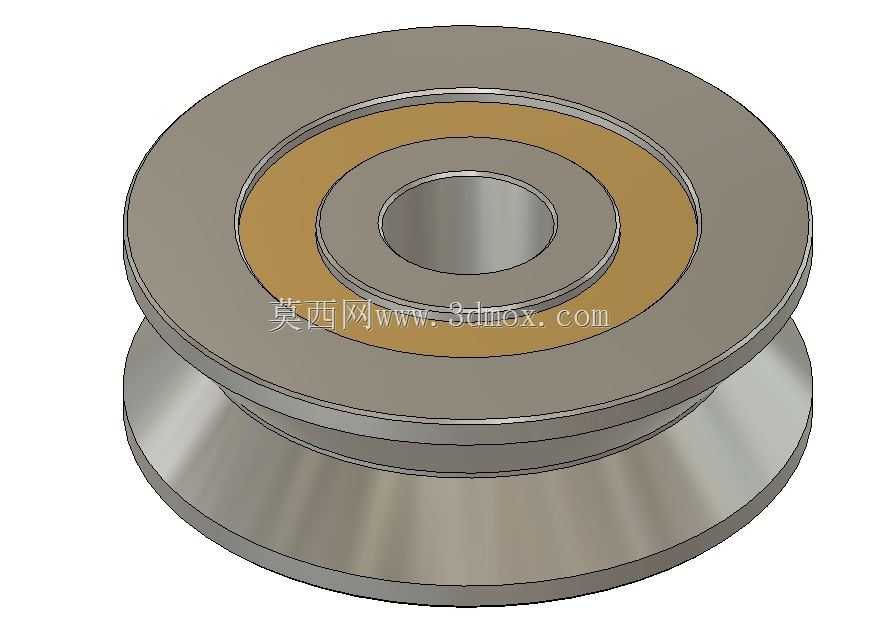

带V形槽的623微型滚动轴承结构

　　在轻载导向类传动结构的设计选型中，带V形槽的微型滚动轴承是非常常见的配套零件，这类轴承常被用在小型输送线的侧边导向、3D打印设备的运动限位、纺织机械的纱线导向、小型自动化设备的直线运动导向轮组中，相比普通光面微型轴承，V形槽结构可以直接与圆导轨、钢丝导程件配合，省去额外加装导向轮的装配步骤，压缩整套导向机构的安装空间。这款623规格的V形槽轴承，基础尺寸沿用标准623微型轴承的安装边界，外径12mm，整体宽度4mm，内孔直径3mm，适配直径3mm的安装销轴，在做安装位设计时，轴承座的内孔配合公差可以选H7级，和轴承外圈形成过渡配合，销轴和内孔的配合选k6级，避免内圈和销轴出现相对滑动造成的磨损。轴承外圈加工的V形槽，槽底小直径为9.

　　5mm，这个尺寸直接决定了适配的导向件规格，通常可以适配直径2-3mm的圆形导轨或者钢丝导杆，槽型角度采用常规90度设计，在导向过程中可以自动补偿少量的安装同轴度误差，避免运动过程中出现卡滞。从结构设计逻辑来看，这款轴承保留了标准深沟球轴承的内部滚道结构，内圈、外圈、滚动体、保持架的尺寸和标准623轴承完全通用，只是在外圈的外圆柱面上额外加工出V形导向槽，这样的设计可以最大化沿用成熟轴承的内部受力结构，不需要重新设计滚道参数，保证轴承的额定动载荷、静载荷参数和同规格标准轴承一致，不会因为外圈开槽影响轴承的基础承载能力。在实际设备应用中，这类V形槽轴承的安装方式非常灵活，既可以通过销轴穿过内圈做固定轴安装，让外圈带V槽转动实现导向，

　　也可以将外圈通过压紧结构固定，让内圈配合转轴做转动使用，前者多用于固定导轨的滑动导向场景，比如小型滑台的侧边限位导向，后者多用于需要外圈槽位缠绕线材的收放线场景，比如小型绕线设备的导轮。做三维建模的时候，需要注意V形槽的槽口边缘要做0.1-0.2mm的倒角处理，避免装配和运动过程中槽口锐边刮伤导轨或者线材表面，同时内圈的两端面也要做微小的倒角，方便销轴的压装。在受力特性上，这类V形槽轴承除了承受常规的径向载荷之外，因为V形槽和导向件的接触是两个斜面接触，还可以承受一定的双向轴向载荷，在导向过程中可以限制滑台的轴向窜动，不需要额外加装轴向定位的挡圈或者顶丝，简化了装配流程。在做机构的运动仿真时，要注意V形槽和导轨的接触设置，

　　不能直接用圆柱面接触约束，需要分别设置两个槽面和导轨圆柱面的接触对，才能准确模拟导向过程中的受力情况，避免仿真出现运动卡滞或者受力计算偏差。很多新手工程师在选型这类轴承的时候，容易忽略槽底直径的参数，直接按轴承外径来算导向轮的节圆直径，最后做出来的机构线速度计算出现偏差，或者导程匹配出错，实际上这类带槽轴承的工作节圆是槽底位置的直径，也就是9.5mm的位置，计算线速度、传动比的时候都要以这个尺寸为基准，而不是轴承的12mm外径。另外在安装空间校核的时候，要注意轴承外圈V槽突出的位置，预留足够的导轨避让空间，不能让轴承座的内壁碰到V槽的槽口，否则会造成轴承转动卡滞，甚至磨损槽面影响导向精度。这类微型V槽轴承因为尺寸小，通常不带密封盖，使用环境要注意避免粉尘、铁屑进入滚道，在粉尘较多的场景使用时，可以在轴承外侧加装简单的防尘挡片，延长轴承的使用寿命。在装配的时候，压装轴承不能直接敲击外圈或者V槽位置，要通过受力均匀的压套压在内圈端面进行安装，避免外圈受力变形导致V槽的形位公差超差，影响导向精度。
