离心泵闭式叶轮三维结构设计

　　这款叶轮是离心泵的核心水力做功部件，直接决定泵组的水力效率、汽蚀余量与运行稳定性，在民用供水、工业循环水输送、暖通空调水循环、小型农田排灌等场景中，这类叶轮的结构合理性直接影响整套供水系统的能耗与运维周期。从实际工程应用来看，这类叶轮适配的泵型多为单级单吸悬臂式离心泵，输送介质以常温清水或物理化学性质类似清水的低粘度流体为主，过流表面的流线顺滑度是设计阶段的核心管控点，若叶片型线存在折角或表面凹凸，会在运行时产生局部涡流，不仅拉低泵组整体效率，还会在叶片进口边附近形成低压区，诱发汽蚀损伤，缩短叶轮的实际使用寿命。

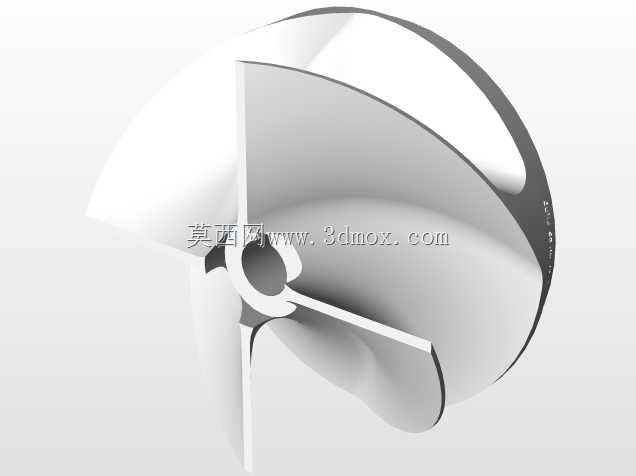

　　从结构设计逻辑来看，这款叶轮采用后弯式三元扭曲叶片构型，叶片数设置为3片，相较于多叶片叶轮，这种少叶片的设计在兼顾做功能力的同时，能有效降低流道堵塞风险，对输送含少量微小固体颗粒的流体有更好的适应性，减少杂物卡滞在叶片流道内的概率。叶轮的轮盘与轮盖采用一体化曲面过渡设计，没有突兀的结构直角，既降低了流道内的水力损失，也能减少铸造或机加工环节的应力集中问题，避免高速旋转时结构应力超标引发的变形或开裂。叶片进口边做了圆滑修边处理，延伸至叶轮进口靠近轮毂的位置，这种设计能扩大流体的进口过流面积，降低流体进入叶轮流道时的相对速度，有效改善泵的进口吸入性能，降低装置汽蚀余量要求，在实际安装时可以适当降低泵的安装高度，减少土建施工阶段的基坑开挖成本。

　　从安装边界与尺寸配合来看，叶轮中心的轮毂孔是与泵轴配合的核心安装面，配合公差通常选用H7/k6的过渡配合，保证扭矩传递的可靠性同时方便检修拆卸，轮毂端面设置有轴肩定位面，安装时叶轮靠紧轴肩后通过轴端螺母锁紧，配合键连接实现扭矩的稳定传递，避免高速旋转时叶轮出现轴向窜动或周向打滑。叶轮的出口外径与泵体的蜗壳流道入口需保持均匀的环形间隙，单边间隙通常控制在0.2-0.5mm区间，间隙过大会导致高压流体从叶轮出口回流至进口侧，拉低泵组容积效率，间隙过小则可能在泵轴出现挠曲变形时，叶轮与蜗壳发生刮擦，引发设备振动甚至结构损坏。叶轮的轴向尺寸需要与泵体的密封腔位置匹配，保证叶轮后口环与泵体密封环的配合长度符合设计要求，同时不会干涉机械密封或填料密封的安装空间。

　　在建模过程中，需要重点管控叶片型面的曲率连续性，每个叶片的型线从进口到出口需保持平滑过渡，不能出现曲率突变的区域，轮盖的外曲面需要与叶片外缘完全贴合，避免出现缝隙或错位影响流道顺滑性。做结构强度校核时，要重点验算叶轮高速旋转时的离心应力，尤其是叶片与轮盘、轮盖连接的根部位置，是应力集中的高发区域，需要做适当的圆角过渡处理，圆角半径通常不小于3mm，避免应力集中导致的疲劳裂纹。做水力性能验证时，可以通过CFD流体仿真模拟不同流量工况下的流道内压力分布与速度矢量，调整叶片出口安放角与包角参数，保证泵在额定流量点运行时效率达到最优，同时在0.7-1.3倍额定流量区间内运行时，振动值与噪声值都能满足行业标准要求，避免出现驼峰特性曲线影响泵组的并联运行稳定性。这类叶轮的加工工艺通常根据材质不同有所区分，铸铁材质多采用砂型铸造后做表面打磨处理，不锈钢材质则可以采用精密铸造或五轴铣削加工，保证过流表面的粗糙度达到Ra3.2以下，减少水力摩擦损失。
